CAD tip CAD tip # 3935:


Otázka CAD
 %  platforma  kategorie
Q - otázka

Zvětšení/zmenšení součásti Inventoru faktorem měřítka.

A - odpověď Pro odvození součásti, která se liší velikostí (měřítkem) od stávající součásti (změna velikosti - změna měřítka modelu) použijte následující postup.

  1. Vytvořte novou IPT součást.
  2. Její náčrt ihned ukončete (ponechte prázdný).
  3. Z panelu Prvky součásti zvolte Odvozená součást.
  4. Zvolte zdrojovou (původní) součást (.IPT soubor).
  5. V dialogu Odvozená součást zadejte požadované měřítko (pole Faktor měřítka) můžete ovlivnit i další parametry odvozené součásti
  6. Dialog ukončete

Postup můžete použíte např. pro převod 3D modelu z palců (inch) na milimetry (mm) - převodní faktor 25.4.

Pokud je součást či sestava vhodně vymodelována, lze její velikost řídit také i jen pouhou změnou rozměrového parametru (parametrické měřítko).

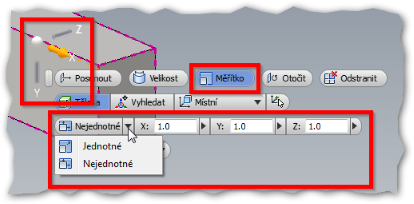

Ve vyšších verzích Inventoru můžete rovněž využít přímé editace - v nástroji přímých úprav lze změnit měřítko součásti, přičemž v každé ose může být měřítko jiné.

Inventor7Inventor9Inventor11Inventor2010Inventor2020
100% *  CAD
26.7.2004    11833×
inventor měřítko model náčrt převod sestava součást
