Schodiště a Autodesk Revit.

A - odpověď Pokud máte potíže při vytváření schodiště v Autodesk Revitu, držte se následujících tipů.

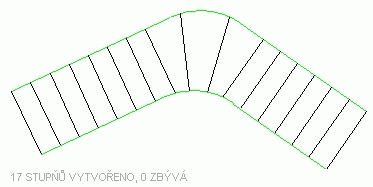

Hranice schodiště (schodišťového ramene) nejsou uzavřené křivky. Kreslí se jen boční čáry a nástupní a výstupní hranici pak tvoří jednotlivé stupně (nikoliv hranice). viz obrázek

Nakreslete první hranici a pomocí Odsazení druhou hranici. Pomocí Podstupnice vytvořte první stupeň a opět pomocí Odsazení (a zatrhnutím Kopírovat) vytvořte zbylé stupně (můžete též nastavit Krok na vzdálenost stupňů).

Použijte příkaz Zarovnat a následně Zamknout pro vytvoření vazby mezi schodištěm a např. zdí.
