Otázka CAD
 %  platforma  kategorie
Q - otázka

Šablonování k bodu.

A - odpověď Pro vytváření hladkých ploch je v Inventoru 11 k dispozici nový nástroj - šablonování k bodu.

V definici křivek (šablon/profilů) lze kromě uzavřených náčrtů použít i singulární body. U těchto bodů navíc můžete (viz karta Podmínky) určit, zda šablonování vytvoří ostrý bod (vrchol) nebo se zadaného bodu dotkne tečně. U tečného zakončení navíc můžete zadat váhu (vliv) tečnosti. Tím můžete určit tvar a hladkost plochy v blízkosti vrcholu. Náhled (ikonka brýlí) vám interaktivně zobrazuje vliv zadávaných parametrů.

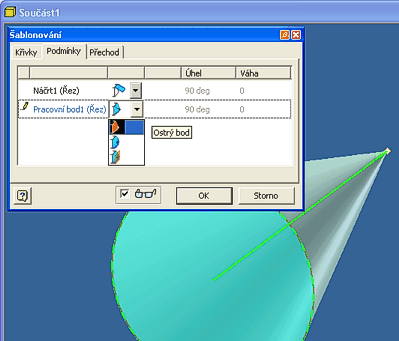

ostrý vrchol

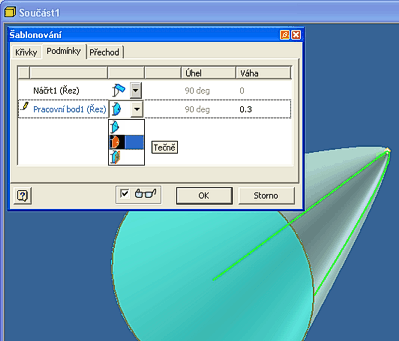

tečné zakončení s váhou 0.3

Inventor11
100% *  CAD
24.8.2006    4520×
bod inventor křivka náčrt šablona
