Q - otázka

Parametrické pojmenování součástí Inventoru.

A - odpověď Od Inventoru verze 2008 můžete ve vlastnostech souboru (iVlastnosti součásti) použít automatické texty (popisy) přebírající rozměrové parametry modelu, včetně vypočítávaných parametrů. Tak můžete automaticky pojmenovávat rozměrové varianty součástí.

Pomocí funkce Parametry si nejprve nadefinujte potřebné parametry pro použití v iVlastnostech - např. si pomocí Přidat nadefinujte uživatelské parametry. Zaškrtněte u nich volbu Exportovat. Nepoužívejte "divoké" názvy s mezerami.

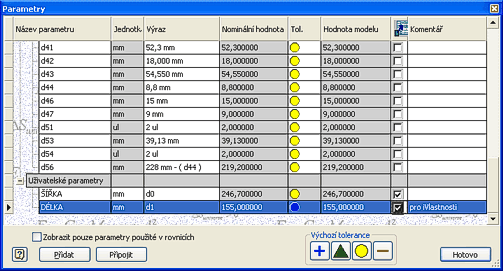

Funkce - parametry

Nyní spusťte dialog iVlastnosti a na kartě Souhrn zapište např. Nadpis (název součásti) jako výraz začínající rovnítkem ("="). Požadované parametry uzavřete do lomených závorek ("<",">"):
= Podložka <ŠÍŘKA> x <DÉLKA>

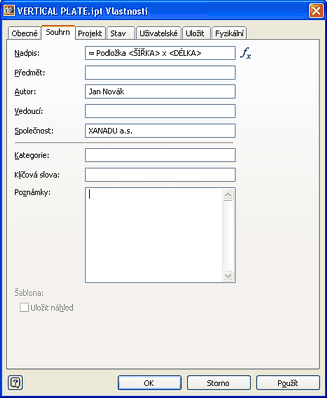

Parametrický název

Detekovaný výraz se projeví zobrazením fx. Po potvrzení se zadaný výraz vyhodnotí. Při jakékoliv změně dotčených parametrů se výraz (název) automaticky zaktualizuje. Bublinová nápověda nad výrazem (názvem) zobrazí původní vzorec.

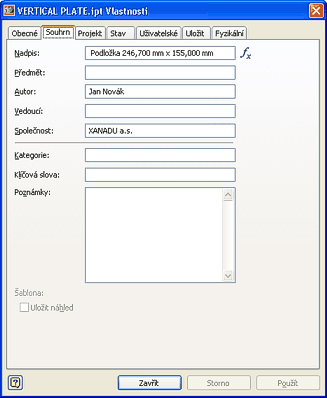

Automaticky vyhodnocený název

Inventor2010Inventor2009Inventor2008
100% *  CAD
19.9.2007    5317×
font inventor model součást text
