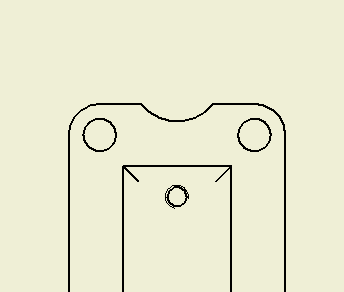

Inventor nabízí funkci pro kótování ke zdánlivým (myšleným) průsečíkům.
V panelu Poznámky výkresu spusťte příkaz pro kótování (D) a ukažte první hranu tvořící zdánlivý průsečík (objeví se náhled kóty). Klepněte pravým tlačítkem myši a zvolte funkci Průsečík. Poté klepněte na druhou hranu. Tím zadáte bod myšleného průsečíku. V tomtéž kótovacím příkazu můžete obdobný postup použít i pro další průsečík - viz následující videoukázka:
Všimněte si, že Inventor automaticky doplní i pomocné vynášecí čáry k myšlenému průsečíku.
