V určitých speciálních případech nemusí v Revitu dojít k automatickému začištění styku stěn. Jak stěny začistit až následně?

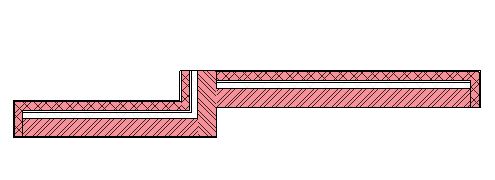

Pokud v Revitu nakreslíte samostatnou stěnu (zeď), k ní poté přikreslíte samostatnou velmi krátkou kolmou stěnu, a od ní budete pokračovat další kolmou, samostatnou stěnou, styk těchto tří stěn zůstane pravděpodobně nezačištěný - jako na prvním obrázku:

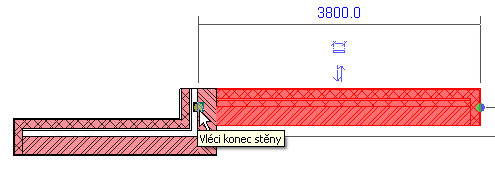

Pomoc je ale snadná. Vyberte první vodorovnou část stěny (zčervená) a ihned poté klepněte na modrý uzel ve styku stěn. Uzel se jmenuje "Vléci", ale skutečně na něj jen klepněte myší. Vyberte druhou vodorovnou část stěny a opět klepněte na její uzel styku.

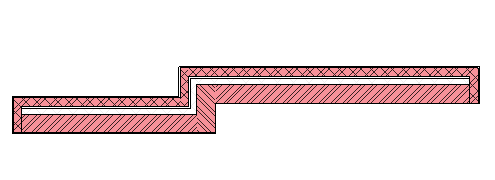

Tím dojde k začištění styku všech třech stěn:
Pokud zalomenou stěnu kreslíte rovnou jako jeden objekt (jednu stěnu), k problému se začištěním nedojde.
