Funkce obvodového pláště v Revitu umožňují vedle standardních plášťů pracovat i s šikmými osnovami (dělením) obvodového pláště.

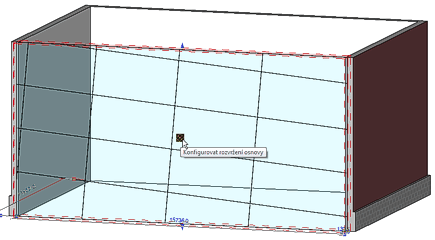

Vytvořte standardní obvodový plášť (curtain wall) s osnovou dělení (grid). Vyberte obvodový plášť ukázáním myší a klepněte na ikonku (symbol) "Konfigurovat rozvržení osnovy", která se objeví uprostřed plochy pláště:
Nyní můžete nastavovat úhly a odsazení (počátek) horizontální a vertikální osnovy dělicích linií. Tyto parametry lze rovněž nastavit ve standardním okně Vlastnosti prvku (Úhel, Odsazení).
