Uzlová editace bodů v AutoCAD Civil 3D.

Pokud chcete přesouvat polohu bodů načtených do aplikace AutoCAD Civil 3D, nebo jen upravovat polohu jejich popisek (např. řešit překrývající se popisky), můžete využít interaktivního způsobu pomocí uzlové (grip) editace.

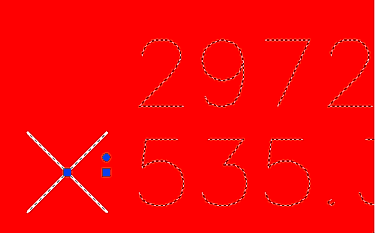

Prosté klepnutí myší na bod (objekt AECC_COGO_POINT) zobrazí následující nabídku uzlů (pokud není bod uzamčený):

Uzly geodetických bodů

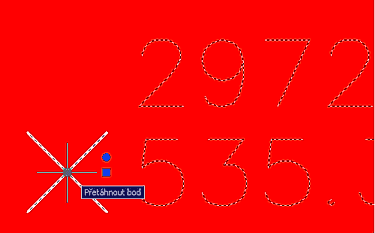

Čtvercový uzel na samotné značce bodu (tvar značky může být odlišný) má za účel posun celého bodu (změnu jeho souřadnic) - funkce "Přetáhnout bod" (tento uzel u uzamčených bodů chybí):

Uzel - Přetáhnout bod

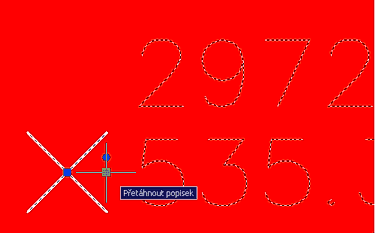

Uzel mezi značkou a popiskou bodu slouží k přesunu celého textu popisu (samotná XYZ souřadnice bodu se nemění) - funkce "Přetáhnout popisek":

Uzel - Přetáhnout popisek

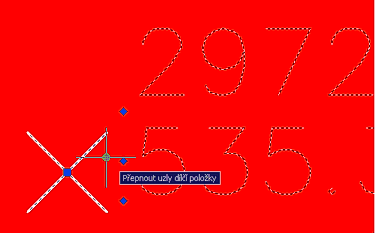

Pro podrobnější nastavení polohy popisků slouží třetí, kulatý uzel. Pokud na něj klepnete, zobrazí se typicky tři menší uzly, kterými lze samostatně posouvat jednotlivé složky (řádky) popisky - funkce "Přepnout uzly dílčí položky":

Uzel - Dílčí položky popisky
