Možnosti zrcadlení textu v dynamickém bloku AutoCADu.
A - odpověď aneb jak zrcadlit a nezrcadlit text

Zrcadlení (čitelnost) textu je v AutoCADu řízena proměnnou MIRRTEXT. Pokud je však text součástí bloku, resp. dynamického bloku, může být chování při zrcadlení bloku odlišné.

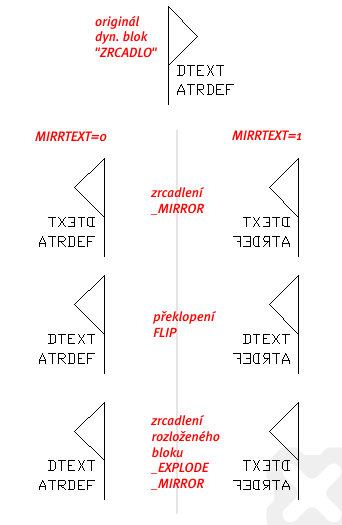

Následující obrázek ilustruje různé možnosti zrcadlení jednoduchého bloku "ZRCADLO" (ke stažení v Katalogu bloků) obsahujícího text (Dtext) a předdefinovaný atribut (AtrDef). Původní blok je zrcadlen vždy s nastavením proměnné MIRRTEXT=0 a MIRRTEXT=1, a to metodou prostého zrcadlení příkazem ZRCADLI (_MIRROR), překlopením akcí "Flip" dynamického bloku a nakonec zrcadlením jednoduchých entit vzniklých rozložením bloku (_EXPLODE).

Sami vidíte, že odlišností v chování v jednotlivých případech je hodně (testováno v AutoCADu 2008):

Zrcadlení textu v bloku

Otázky zarovnání textu atributu řeší Tip 11197.
