CAD tip # 6259:

Použití pro vícepohledové bloky - MVBLOCK (nábytek):

• v roletové nabídce zvolte Formát/Správce stylů/Dokumentační objekty
• vytvořte novou definici sady vlastností pro nábytek (s názvem Nábytek)
• v záložce "Použít na" zaškrtněte "Styly a definice" - nebude potřeba přiřazovat každému objektu nábytku (vícepohledový blok) sadu vlastností ručně. Sada vlastností bude přiřazena vybranému stylu vícepohledového bloku. Bod sady vlastností (na základě jeho pozice bude přebírána daná vlastnost) bude umístěn v referenčním bodu vložení vícepohledového bloku.
• ze seznamu dostupných stylů zvolte "Definice bloku s více pohledy"
• na záložce "Definice" klepněte na ikonku "Přidat definici vlastnosti umístění"
• v dialogu "Definice vlastnosti umístění" vyberte definici vlastností "Prostor"/"ProstorovéObjekty"/Název (název sady vlastností pro prostory zavisí na šabloně, kterou používáte - tento je součástí standardní šablony ACA "Aec Model (Metric Stb).dwt")
• ve stylu MV bloku (Správce stylů/Víceúčelové objekty/Definice vícepohledových bloků) - pro vybraný MV blok na záložce "Obecné"/tlačítko "Sady vlastností..." přidejte data sady vlastností pro nábytek "Nábytek"

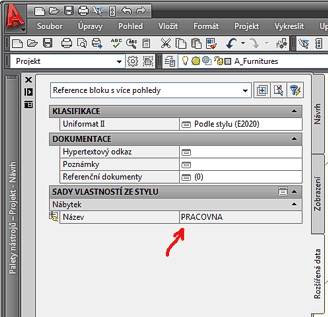

• po vložení tohoto bloku do vytvořeného prostoru blok automaticky převezme vlastnost Název prostoru. Tato informace se bude zobrazovat ve vlastnostech reference vícepohledového bloku - Paleta Vlastnosti/záložka Rozšířená data/Sady vlastností ze stylu

Podobný postup použitý pro objekty dveří:

• v roletové nabídce zvolte Formát/Správce stylů/Dokumentační objekty
• vytvořte novou definici sady vlastností pro dveře (s názvem Dveře)
• na záložce "Použít na" zaškrtněte Objekty a zvolte ze seznamu dostupných objektů Dveře (v tomto případě bude nutné přiřazovat sadu vlastností ručně pro každý objekt dveří - nebo pro více vybraných dveří najednou - pomocí ikonky "Přidat sady vlastností" v paletě "Vlastnosti" na záložce "Rozšířená data")
• na záložce "Definice" klepněte na ikonku "Přidat definici vlastnosti umístění"
• v dialogu "Definice vlastnosti umístění" vyberte definici vlastností "Prostor"/"ProstorovéObjekty"/Název (název sady vlastností pro prostory zavisí na šabloně, kterou používáte - tento je součástí standardní šablony ACA "Aec Model (Metric Stb).dwt")
• uzavřete Správce stylů
• vyberte objekty dveří, které mají mít přiřazenou tuto sadu vlastností a v paletě "Vlastnosti"/záložka "Rozšířená data" použijte ikonku "Přidat sady vlastností" pro přidání sady vlastností "Dveře"

Pokud tedy určíte použití sady vlastností pro objekty, bude se u vybraného objektu zobrazovat nový uzlový bod "Umístění sady vlastností" a na základě pozice tohoto bodu budou přebírány vlastnosti prostoru umístění. Překlopení orientace dveří pak například automaticky změní příslušnost dveří k sousednímu prostoru.

U dveří není možné použít stejný postup jako u vícepohledového bloku, protože referenční bod dveří by neležel uvnitř konkrétního prostoru a informace o názvu prostoru by se ve vlastnostech dveří nezobrazila.

Ale naopak postup popsaný pro objekty dveří je možné použít i pro vícepohledové bloky. Navíc výhodou použití uzlového bodu "Umístění sady vlastností" je možnost přesouvat jej nezávisle na zobrazení/pozici objektu.
