Samostatný Revit neumí zobrazit prvky nad rovinou řezu. Lze však použít několik alternativních metod, jak správně zobrazit linie nad rovinou řezu:

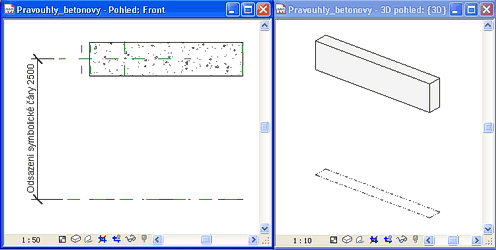

- Symbolické zobrazení se musí dokreslit do patřičné rodiny – nejlépe jako modelová čára s parametrem odsazení od prvku a s nastavením zobrazování v řezné rovině (označte čáru a v nastavení Viditelnosti zaškrtněte volbu zobrazit V řezu).
Pokud po vložení prvku do projektu máte nastaveno odsazení symbolické čáry tak, aby byla pod řeznou rovinu půdorysu, zobrazí se prvek pomocí symbolické čáry.

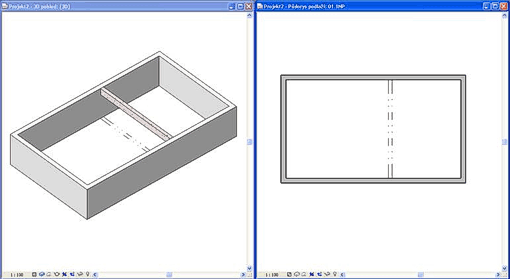

- Další možností je zobrazit trám jako analytický model do zadaného podlaží (stejné podlaží do kterého je vložen trám). Ve vlastnostech trámu vyberte pro parametr "Vertikální projekce" odpovídající podlaží. Aby se trám zobrazil požadovaným typem čáry, je třeba ji nakreslit již v rodině nebo použít přepis zobrazení pro daný prvek (pravé tl. myši, příkaz Přepsat zobrazení v pohledu -> Podle prvku).

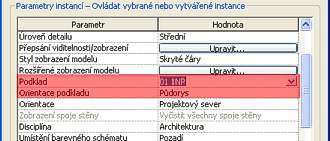

- Zobrazit aktuální půdorys jako podklad (menu Pohled->Vlastnosti pohledu, parametr Podklad).
Podklad se zobrazuje šedě a je viditelný i v režimu skrytých čar.
Existují přitom dvě možnosti jak podklad zobrazit (parametr "Orientace podkladu"):

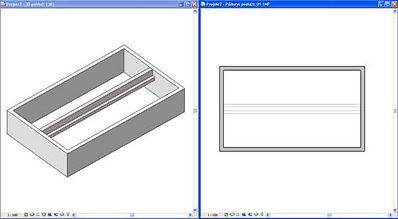

- Půdorys – pokud je model zobrazen s volbou Skryté hrany, podklad se zobrazí jako při pohledu shora stejně jako u půdorysného pohledu
- Půdorys stropu (reflected ceiling) – podklad se zobrazí jako při pohledu zespodu
|
|
|
