Zakótování elipsy a eliptického oblouku v Revitu.
A - odpověď Pokud v Revitu vytvoříte eliptický náčrt (elipsu) pro tvorbu stavebního prvku, např. stěny, nemusí být snadné výslednou geometrii zakótovat.

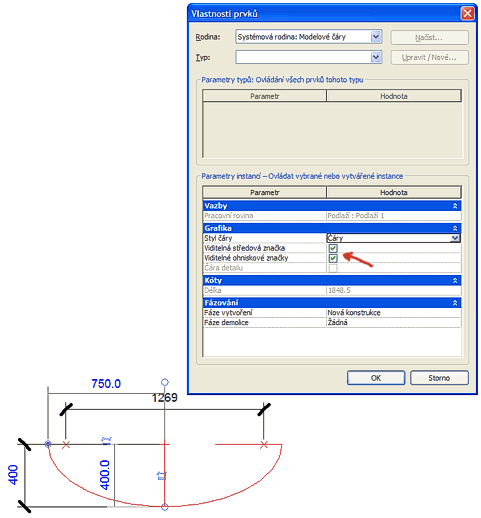

Pro kótu elipsy vytvořené funkcí modelové čáry ale stačí použít jednoduchý trik. Ve vlastnosti prvku čáry zaškrtněte volby "Viditelná středová značka" a "Viditelné ohniskové značky". Tím na elipse (eliptickém oblouku) vzniknou značky (uzly), které můžete standardně kótovat.
