CAD tip # 6379:

Sdílený souřadnicový systém mezi AutoCADem a Revitem

Sdílené souřadnice slouží pro zapamatování vzájemných pozic u více propojených souborů. Tyto propojené soubory mohou být všechny soubory aplikace Revit nebo kombinace souborů aplikace Revit, DWG a DXF.

Doporučené použití sdílených souřadnic

Jestliže se významné souřadnice pro projekt nacházejí v hostitelském modelu, například staveniště s připojenými modely budovy, publikujte souřadnice z hostitelského do připojených modelů.

Postup pro nastavení sdílených souřadnic mezi dwg a rvt

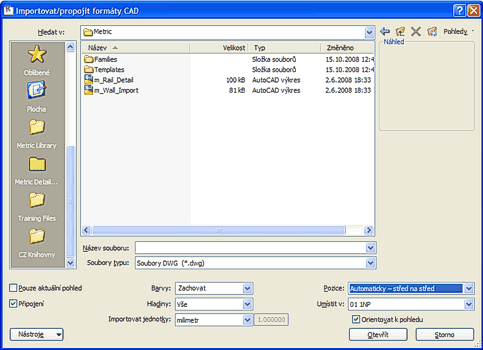

1. Importujte vybraný dwg soubor do Revitu s volbou Připojení a u pozice nastavte volbu "Automaticky – střed na střed". (viz obr.) Volba střed na střed na střed je vhodnější u importu souborů dwg se souřadnicemi v JTSK, kde by volba "Počátek na počátek" nemusela proběhnout v pořádku.



2. Z menu Nástroje -> Sdílené souřadnice vyberte příkaz Získat souřadnice a klepněte na importovaný soubor dwg. Sdílené souřadnice připojeného projektu(dwg) se nyní stanou sdílenými souřadnicemi hostitelského projektu(rvt) na základě umístění připojeného modelu v hostitelském projektu. Nedojde k žádné změně vnitřních souřadnic hostitelského projektu. Hostitelský projekt také získá skutečný sever z připojeného projektu. Počátek sdílených souřadnic připojeného modelu se stane počátkem sdílených souřadnic hostitelského projektu.

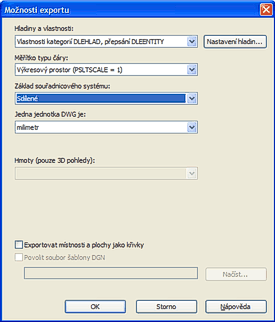

3. Chcete-li zachovat sdílené souřadnice i při exportu do dwg, je třeba nastavit v možnostech exportu volbu Sdílené souřadnice. Tato možnost nastaví počátek (0,0,0) exportovaného souboru na sdílené umístění projektu aplikace Revit Architecture. Veškerá geometrie je exportována s ohledem na sdílené souřadnice.
