CAD tip CAD tip # 6508:


Otázka CAD
 %  platforma  kategorie
Q - otázka

Snadná změna měřítka celého strojařského výkresu.

A - odpověď AutoCAD Mechanical nabízí funkci pro snadnou změnu měřítka, včetně kót a popisů, jedním příkazem.

Pokud se např. jednotlivé pohledy kreslené součásti nevejdou do předem zvoleného rámečku (formátu), je vhodné změnit rámeček a měřítko. Změnu rámečku (okrajů) vyvoláte nejsnáze poklepáním na stávající rámeček s rohovým razítkem.

Změna rámu

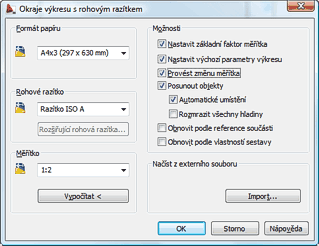

Zobrazí se dialog "Okraje výkresu s rohovým razítkem". V něm můžete nastavit požadovaný formát papíru a nové měřítko. Ponechte zaškrtnuté volby pro změnu měřítka. Po potvrzení dialogu vyberte oknem objekty vaší kresby, u kterých se má přepočíst měřítko.
ACADM2009
100% *  CAD
28.1.2009    7517×
autocad formát kóta měřítko součást výkres

Související CAD produkty:
platí pro: AutoCAD Mechanical 2009 ·
