CAD tip CAD tip # 12090:


Otázka CAD
 %  platforma  kategorie
Q - otázka

Rovnoběžná elipsa - jak vytvořit rovnoběžku k elipse?
A - odpověď Standardní ekvidistanta elipsy tvoří spline nebo 2D křivku. Rovnoběžná křivka k elipse totiž nepředstavuje matematickou elipsu. V závislosti na typu elipsy (elipsa nebo 2D křivka/polyline, viz PELLIPSE) tak vytváří příkaz EKVID (_OFFSET) buď ekvidistantní křivku typu Spline nebo opět 2D křivku, polyline.

Chcete-li vytvořit "rovnoběžnou" elipsu, je potřeba postupovat jinak. V bodech kvadrantů elipsy si vytvořte pomocnou geometrii - např. kolmé úsečky v délce požadované vzdálenosti (odstupu) rovnoběžné elipsy a poté použijte uzlovou editaci (grips) pro posunutí bodů kvadrantů do nové pozice s využitím uchopování (_QUA, _END).

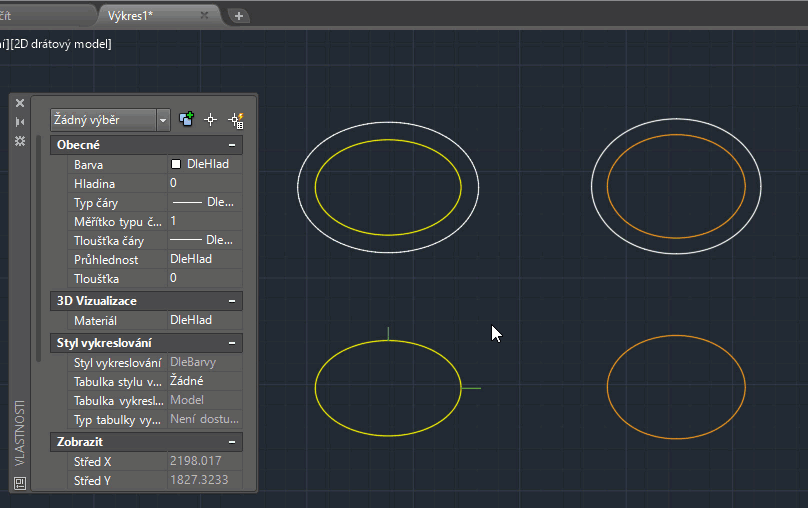

Porovnejte žluté elipsy a oranžové křivky a výsledný typ rovnoběžné křivky:

ACADLTCivil
100% *  CAD
18.12.2018    1664×
bod křivka
