Při použití objektů šraf může být potřeba rozdělit objekty šrafy nespojitých oblastí do samostatných šraf jednotlivých oblastí. Anebo naopak spojit samostatné šrafy do jedné kombinované asociativní šrafy, která bude mít snadno zjistitelnou (a vykazatalenou) vlastnost Plocha (výměra).
Na obojí můžete využít univerzální řádkový příkaz -ŠRAFEDIT, popř. jeho dialogovou verzi ŠRAFEDIT, resp. kontextový ribbon "Editor šraf".
Příkaz -ŠRAFEDIT (-HATCHEDIT) nabízí v AutoCADu 2012 řadu voleb:
Zadejte možnost šrafování [Neasociativní/Styl/Vlastnosti/pořadí Kreslení/přidat
Hranice/Odebrat hranice/Znovu vytvořit hranici/Asociovat/saMostatná
šrafování/počáTek/POznámky/Barva šraf/HLadina/PRůhlednost] :
Pro rozdělení kombinované šrafy použijte volbu "saMostatná šrafování" ("M"). Pro spojení (přidání) více oblastí lze použít volbu "přidat Hranice" ("H").

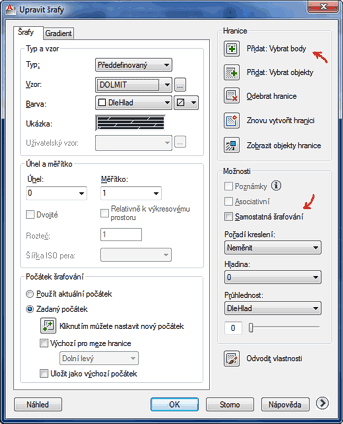

V dialogové verzi příkazu (spouštěné i z ribbonu) pak použijte zaškrtnutí "Samostatná šrafování" (rozdělení), resp. "Přidat" (přidání oblasti pomocí vnitřního bodu nebo výběrem hranice):
Pro nové šrafy nespojitých objektů lze tvorbu samostatných šraf určit proměnnou HPSEPARATE
