3D CAD modely převedené do sítí (3D mesh) lze pomocí utility "Pepakura" rozvinout do 2D předlohy pro následné vystřižení a slepení původního 3D modelu z papíru. Postup může najít uplatnění například v architektuře, hobby-modelování nebo v umělecké tvorbě.
Nejprve je potřeba váš 3D model vyexportovat do formátu vhodného pro aplikaci Pepakura - t.j. DXF (vč. 2013), STL, 3DS, DAE, OBJ, LWO nebo KML/KMZ. Formát DXF musí být tvořen 3D plochami (3DFACE). Tyto formáty lze vytvořit ve většině CAD aplikací, včetně programů AutoCAD, Inventor, Revit či 3ds Max.
Z japonského webu Pepakura [URL ověřeno 1/2013] si stáhněte Windows shareware aplikaci Pepakura Designer a nainstalujte si ji. Spusťte Pepakura a otevřete váš CAD soubor s modelem. Určete (potvrďte) směr jeho normál (v případě potřeby použijte FlipFace) a orientaci modelu. Pak stiskněte tlačítko "Unfold" pro vytvoření předpisu (obrázku) pro vystřižení a ohnutí hran - výstup obsahuje i potřebné "packy" pro slepení ploch. Výsledný předpis můžete vytisknout na papír nebo exportovat do formátu BMP, DXF, EPS a dalších.

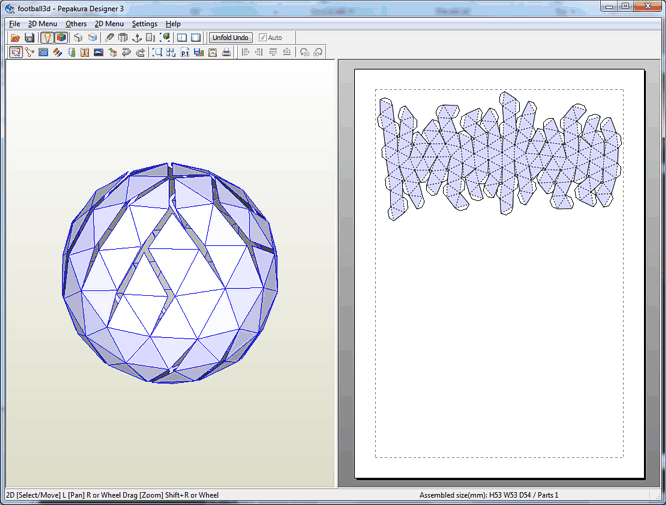

Příklady rozvinu - fotbalový míč (DWG model Football3D exportovaný z AutoCADu do STL pomocí PIŠSTL):

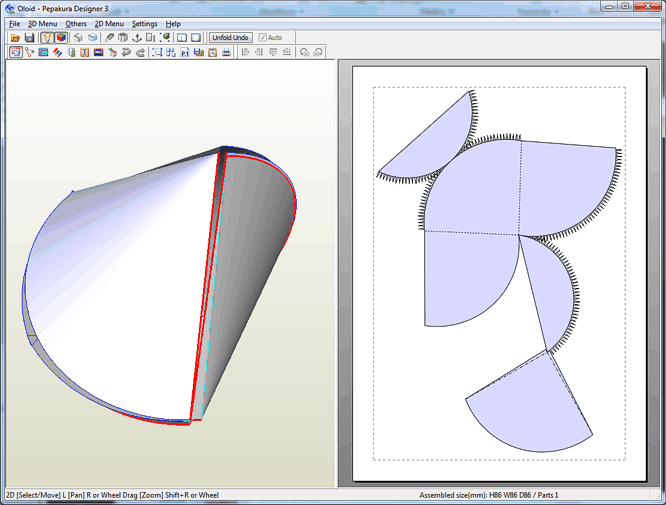

Algebraický 3D model Oloid rozbitý na 3D plochy a exportovaný do Pepakura přes DXF:

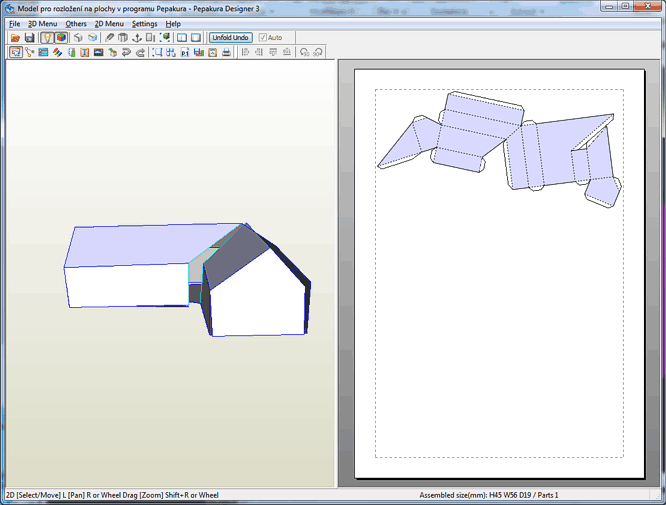

Jednoduchý model stavby z Revitu (přes STL):
Další vhodné 3D modely se správnými jednotnými normálami 3D ploch - dodecahedron, icosahedron.
A teď rychle pro nůžky a lepidlo...
Viz též Tip 8508 a další příbuzné tipy nebo rozvin pomocí 123D Make (Slicer).
