Q - otázka

Sedlová střecha s hřebenem ve sklonu.

A - odpověď Revit dokáže vytvářet střechy i s nestandardním tvarem plochy střechy a se skloněným hřebenem.

Pokud vytváříte šikmou střechu s hřebenem ve sklonu, můžete tuto střechu vytvářet v půdorysu (footprints) a výšku hřebene určit vytažením koncových bodů (pomocí funkce "Upravit dílčí prvky"). V případě, že je půdorys obdélník, pak plocha střechy bude zborcená plocha.

Při vytváření střechy nesmíte mít u hran definované žádné sklony nebo mít sklon definovaný pomocí šipky sklonu. Začínáte vždy v rovině a teprve pak lze jednotlivé hrany nebo body upravovat.

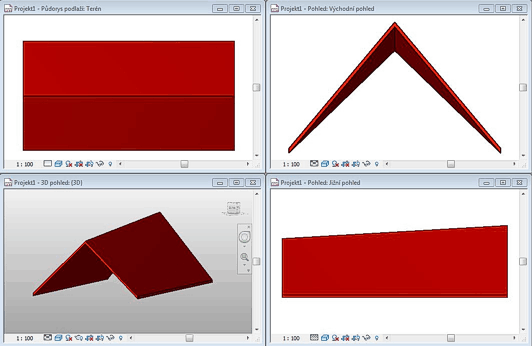

Revit - zborcená střecha

Viz též ukázkové video.

Revit
100% *  CAD
2.12.2009    7366×
bod revit střecha
