Q - otázka

Skrytý nástroj pro analýzu struktury modelu a nalezení poškozených objektů v Inventoru.

A - odpověď Pod klávesovou zkratkou Ctrl+F7 najdete v Inventoru skrytou funkci, pomocí které můžete otestovat geometrickou konzistenci (zdraví) 3D modelů - součástí a sestav. A to iv případě že Design Doctor nevypisuje žádný problém.

U všech komponent a těles zobrazí informace (statistika) o počtech geometrických konstrukčních prvků a typech nalezených těles. Test může být důležitý zejména u importovaných těles a povrchů, kde může odhalit nesouvislé plochy (non-G1), nesprávnou toleranci vrcholů, chybně vytvořené smyčky, chybné orientace ploch a další interní problémy modelu, které se mohou následně projevovat nesprávným chováním nebo haváriemi editačních a modelovacích operací.

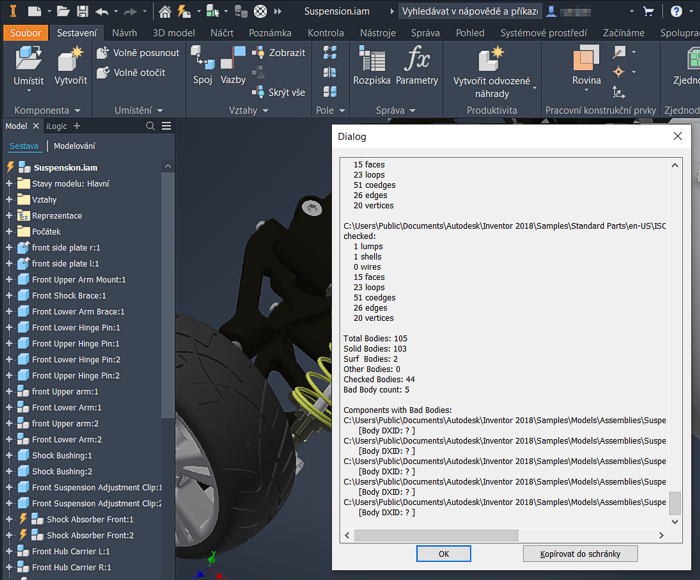

Body sanity check - chyby modelu (body count, atd.)

Nástroj vyžaduje přítomnost složky C:\TEMP.

Další podobné funkce viz Tipu 11682

Inventor
100% *  CAD
3.12.2021    454×
inventor model povrch sestava součást tolerance zkratka
