Q - otázka

Součást sestavy se na výkresu zobrazuje průhledně a čárkovaně.
A - odpověď Čárkované zobrazení (skryté čáry) a nezakrytí geometrie ležící "pod" daným dílem v aktuálním výkresovém pohledu indikuje, že daná součást (díl) byla zřejmě v sestavě označena jako "Referenční". Toto označení můžete změnit ve stromu sestavy - klepněte na součást pravým tlačítkem a z místní nabídky zvolte "Struktura rozpisky > Výchozí" (místo Referenční), nebo toto nastavení změňte v Rozpisce.

Nezobrazuje se plně

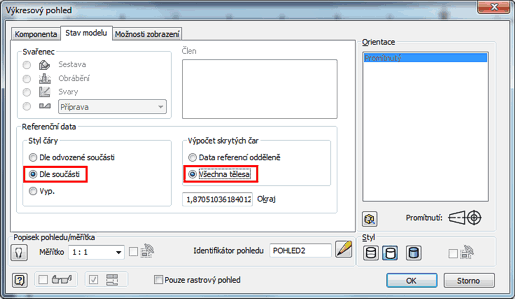

Můžete ale rovněž změnit způsob zobrazení referenčních součástí. V vlastnostech pohledu (poklepejte na hranici pohledu), v dialogu "Výkresový pohled", můžete na kartě "Stav modelu" změnit v poli "Referenční data" volbu "Styl čáry" na "Dle součásti" a volbu "Výpočet skrytých čar" na "Všechna tělesa".

Po změně výpočtu skrytých čar:

Po změně stylu čáry:

Inventor
100% *  CAD
2.9.2014    2471×
dialog model sestava součást vlastnosti
