CAD tip CAD tip # 10140:


Otázka CAD
 %  platforma  kategorie
Q - otázka

Staničení podél křivky - body v zadaných vzdálenostech.

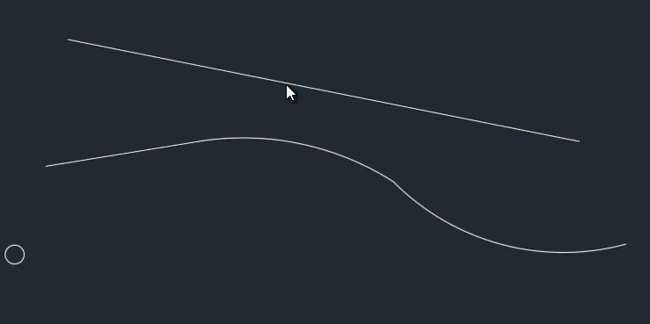

A - odpověď Bezplatná utilita TraceCurve slouží pro vytváření odměřených bodů podél křivky. Vyznačí body se zadanými vzdálenostmi (staničením) od ukázaného počátku libovolné křivky. Vytvářené objekty bodů (nebo referencí bloků) mohou ležet v pravidelných intervalech nebo v jednotlivě zadaných staničeních od posledního bodu.

Pokud specifikujete blok s atributy, TraceCurve může automaticky přidat popisky aktuální vzdálenosti (staničení), vzdálenosti v km, souřadnice X, souřadnice Y nebo čítače (první bod = 1). U vzdáleností nahradí desetinné tečky čárkami. Počet des.míst se řídí aktuálním nastavením jednotek.

Aplikaci si stáhněte z Download, načtěte pomocí APLČTI a spusťte příkaz TRACECURVE. Vzdálenosti můžete zadat numericky nebo ukázáním ve výkresu.

ACAD
100% *  CAD
15.12.2014    4490×
atribut blok bod křivka reference souřadnice výkres

Související CAD produkty:
Ceny - CAD eShop:
platí pro: AutoCAD ·
