Tři metody a tři různé výsledky měření vzdálenosti v mapě.

Pro měření vzdálenosti dvou bodů ve výkresu AutoCADu Map 3D nebo Civil 3D můžete použít několik metod. Ty mohou (správně) poskytnout odlišné výsledky - je tedy potřeba zvolit správnou metodu pro danou situaci.

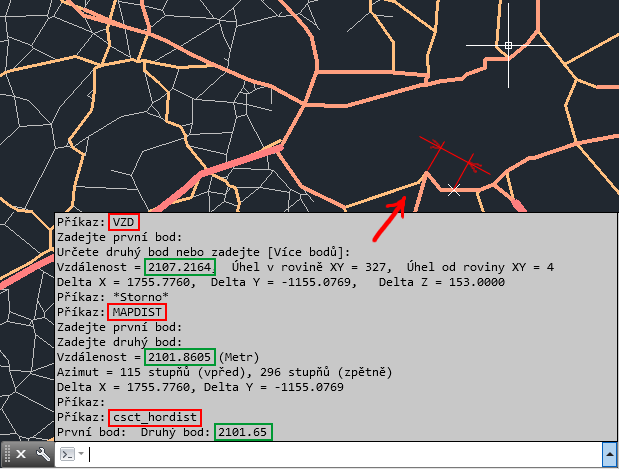

Předpokládáme DWG výkres mapy (zde mapa silniční sítě v okolí Prahy) s přiřazeným souřadnicovým systémem, měřené body s nestejnou výškou Z a aktivní režim uchopování.

Nejjednodušší příkaz - VZD (popř. MĚŘITGEOM) - vypíše prostorovou (3D) vzdálenost obou bodů - tedy 2107.2164 m.

Mapový příkaz pro měření vzdálenosti - MAPDIST - respektuje přiřazený souřadnicový systém a vzdálenost měří po povrchu aktuálního geoidu (zakřivení Země) - zde 2101.8605 m.

Doplňkový příkaz csct_hordist ("Vzdálenost ve 2D") z Civil Tools vypisuje prostou 2D vzdálenost zadaných bodů, tedy jejich vzdálenost v průmětu XY - tato vzdálenost je tedy nejmenší, zde 2101.65 m.
