CAD tip CAD tip # 6763:


Otázka CAD
 %  platforma  kategorie
Q - otázka

Tvorba parametrického bloku v AutoCADu 2010.
A - odpověď AutoCAD 2010 rozšiřuje možnosti dynamických bloků o možnost tvorby plně parametrických bloků, jejichž rozměry mohou být určeny matematickými výrazy (jeden rozměr vázán na jiný rozměr) a jejichž geometrie může být svázána různými typy geometrických vazeb (kolmost, tečnost, soustřednost, rovnoběžnost, vodorovnost...).

Příkladem takovéhoto parametrického bloku je např. parametrický blok profilu metrického závitu UNC, který najdete v Knihovně CAD bloků na CADforum.cz. Všechny jeho rozměry jsou řízeny jediným parametrem - TPI (P), jeho střed leží v bodu osy středního průměru Dmaj. Při změně parametru TPI (okno Vlastnosti, Ctrl+1) se předefinuje celá geometrie profilu. Delší závit získáte vytvořením pole bloků.

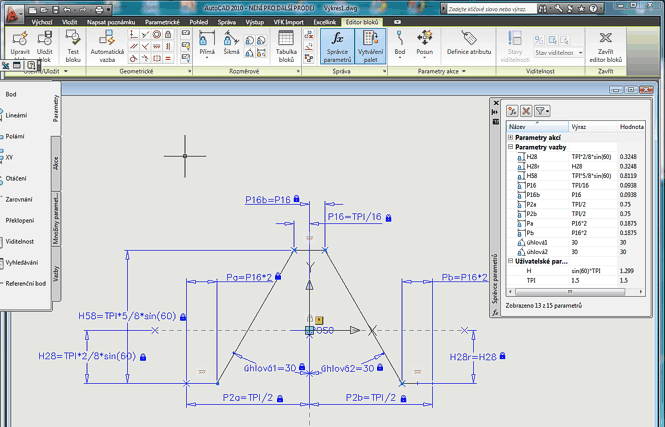

Zobrazení parametrů a vazeb v editoru bloků (BEDIT) vidíte na obrázku:

Parametrický blok závitu UNC
ACAD2010
100% *  CAD
24.6.2009    6661×
autocad blok bod knihovna obrázek vazba vlastnosti závit
