Tvorba zalomeného příčného řezu.
A - odpověď Pokud potřebujete v Civilu vytvořit příčný řez, který v půdorysném průmětu není pouze přímý a je jen kolmý na trasu (osu), je na to velmi snadná pomoc.

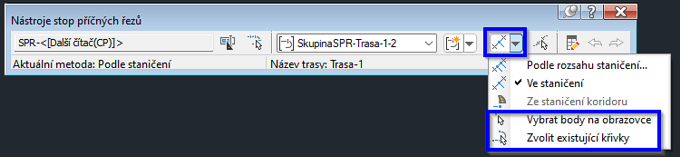

Stačí si takto upravit konkrétní stopy příčného řezu. Nejprve je samozřejmě nutné si založit skupinu stop příčných řezů a následně se jednoduše dostat k plovoucí paletě Nástroje stop příčných řezů.

Na ní je potřeba se zaměřit na vyznačenou ikonu a otevřít si její rozbalovací nabídku. V této nabídce máme dvě možnosti. Buď si tvar stopy příčného řezu připravíme pomocí křivky (možnost Zvolit existující křivky), nebo volbou Vybrat body na obrazovce tvar stopy rovnou zadefinovat v modelovém prostředí.

Takto vytvořená stopa má oproti standardní kolmé stopě v každém lomu směru úchopovým bod a její tvar lze tedy i následně modifikovat.
