Úprava 2D zobrazení u rodin založených na hostitelské stěně.

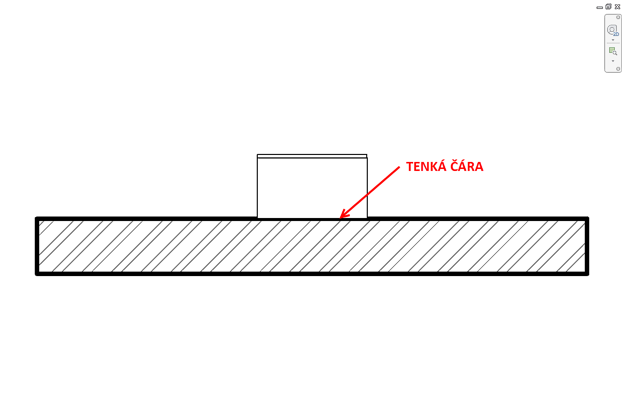

A - odpověď Rodiny založené na hostitelské stěně se při načtení do projektu a osazení na libovolnou stěnu zobrazují vždy nekorektně, viz kuchyňská skříňka na obrázku.

Abychom docílil korektního zobrazení, je nutné provést následující kroky. Jako první věc je nutné si v editoru rodin vypnout zobrazení dané geometrie v půdorysu. Označíme si geometrii skříňky a v kontextové nabídce si vybereme možnost Nastavení viditelnosti.

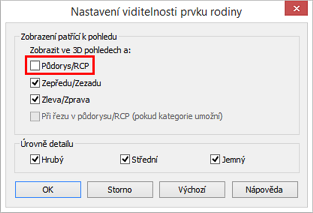

V nastavení viditelnosti vypneme možnost zobrazovat Půdorys/RCP.

Následně si vybereme z karty Poznámky nástroj Maskovací oblast a danou geometrii, kterou jsme si skryli, si tímto nástrojem obkreslíme.

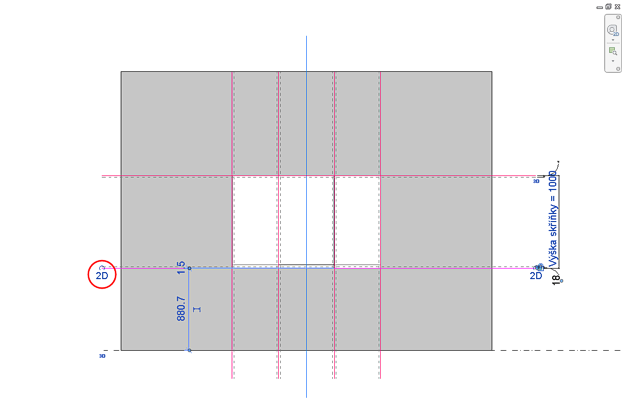

Jako další krok si v libovolném pohledu vybereme jednu z horizontálních rovin, nejlépe rovinu, která omezuje spodní hranu skříňky, popřípadě si můžeme vytvořit novou horizontální rovinu, ke které vztáhneme vytvořené maskovací oblasti.

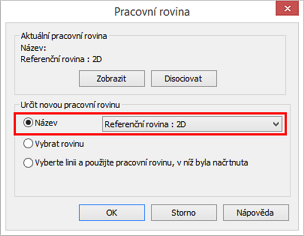

Pokud máme jednu z horizontálních rovin pojmenovanou, nezbývá nám nic jiného než si označit vytvořené maskovací oblasti a přesunout je k této rovině. V kontextové nabídce vybereme možnost Upravit pracovní rovinu a vybereme název dané roviny.

Maskovací oblasti se nám přesunout k dané rovině, teď ještě zbývá odkliknout ve vlastnostech dané maskovací oblasti možnost Nakreslit v popředí.

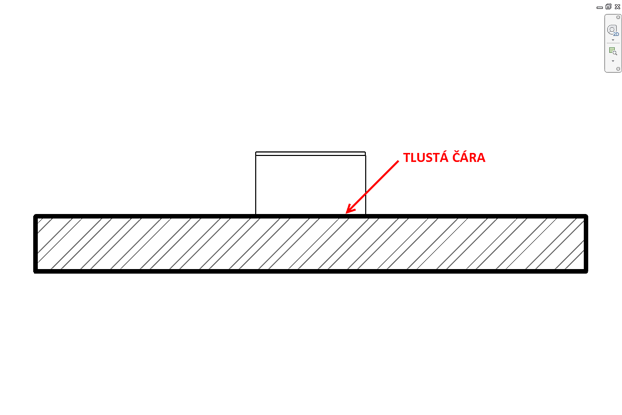

Upravenou rodinu skříňky, či jiného objektu založeného na hostitelské stěně, načteme do projektu a již se nám bude daný objekt zobrazovat korektně.
