Vytvoření plechové rozvinutelné šnekovice v Inventoru.

A - odpověď Tvar plechového šneku není geometricky rozvinutelný a pro jeho tvorbu je potřeba tváření (lisování) plechu, ne pouhý rozvin.

Pro vytvoření přibližné aproximace spirálové šnekovice ale můžete použít následující postup:

  1. Vytvořte si plochu ve tvaru spirály tak, že tvořící profil je úsečka.
  2. Vytvořte si pole ploch, které protínají osu spirály a svírají spolu úhel 15 stupňů. Úhel 15° není podmínka, můžete si udělat i hrubší nebo jemnější dělení. Pomocí těchto ploch spirálu rozdělte na menší stejné kousky.

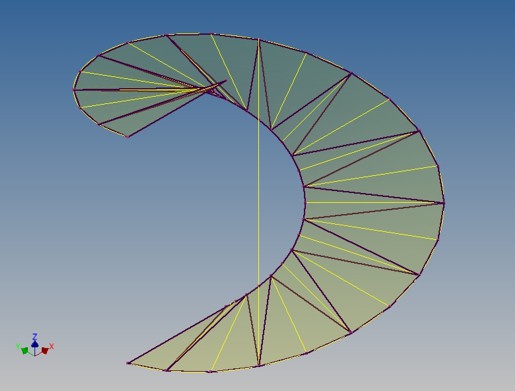

  3. Vytvořte si 3D náčrt, jak je vidět na přiloženém obrázku. Tím si vytvoříte trojúhelníky, ze kterých se dají dělat rovinné plochy.
  4. Pro každý trojúhelník vytvořte hraniční záplatu, čímž vzniknou rovinné plošky.
  5. Na každou hraniční záplatu vytvořte náčrt promítnutím jejího obrysu.
  6. Z každého takového náčrtu následně vytvořte plochu plechu. Inventor mezi nimi automaticky navkládá ohyby a pak už jen klikněte na vytvoření rozvinu.

Autor: P.Žáček

Inventor
100% *  CAD
18.6.2013    4177×
inventor náčrt obrázek plech
