Nastavení vzhledu kót
(definice / úprava kótovacího stylu)

Definujeme-li nový styl, dostaneme se do dialogového okna „Nový kótovací styl“. Chceme-li upravit stávající styl, otevře se dialogové okno „Upravit kótovací styl“. Obě okna se liší pouze názvem.

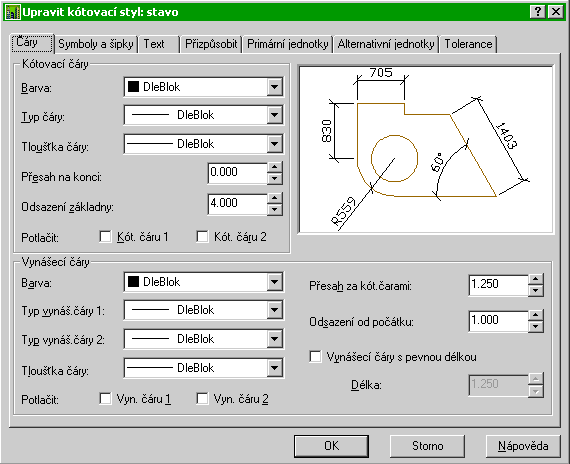

Čáry

Na této kartě nastavujeme vzhled a vlastnosti kótovacích a vynášecích čar.

pro kótovací čáry

• barvu, tloušťku a typ čáry
• přesah přes vynášecí čáry
• vzdálenost paralelních kótovacích čar při kótování od základny
• potlačení (nekreslení) levé nebo pravé poloviny kótovací čáry

pro vynášecí čáry

• barvu a tloušťku čar
• typ čáry pro každou vynášecí čáru zvlášť
• potlačení (nekreslení) levé nebo pravé vynášecí čáry
• přesah za kótovací čáry
• odsazení od definičních bodů (bodů určujících kótovanou vzdálenost)
• volba vynášešcích čar s pevnou délkou a nastavení této délky

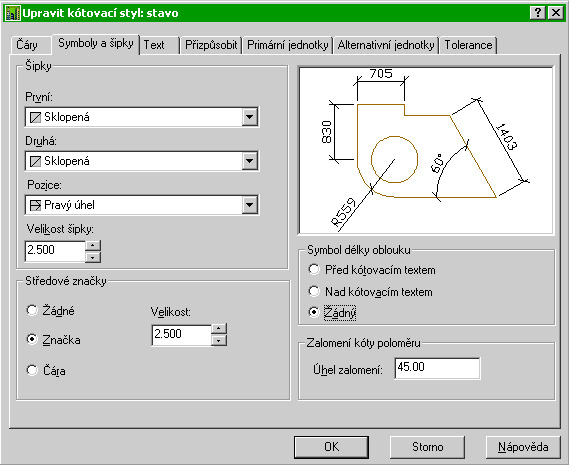

Symboly a šipky

Na této záložce nastavujeme vzhled a vlastnosti šipek, značky středu kružnice, psaní symbolu pro délku oblouku a úhel pro zalomenou kótu poloměru.
Určujeme:

pro šipky

• tvar šipek na kótovací čáře; tenké šikmé čárky se jmenují Sklopená, silnější šikmé čárky jsou Stavařské čárky
• tvar šipek na odkazové čáře
• velikost šipek ve vodorovném /svislém/ průmětu; bohužel zadaná velikost platí jak pro šipky na kótovací čáře tak pro šipky na odkazové čáře

pro značku středu kružnice

• typ
• žádná

• značka – křížek o zadané velikosti
• čára – velký přerušený kříž
• velikost

Pozn. Středová značka se kreslí automaticky při kótování poloměru nebo průměru tehdy, jestliže kótovací čára není uvnitř kružnice. Jinak se středová značka kreslí samostatným příkazem KÓTYSTŘED voleným buď Kóty – Středová značka nebo tlačítkem z panelu Kóty. V tom případě se ovšem změna nastavení typu a velikosti značky ve stylu, neprojeví na vzhledu značky. Je třeba ji smazat (není to blok, ale dvě, respektive šest samostatných úseček) a nakreslit znovu.

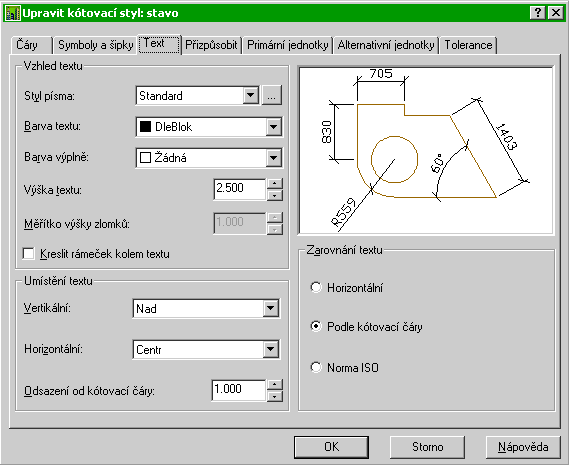

Text

Na této záložce nastavujeme formát a umístění kótovacího textu.

Vzhled textu – určujeme:

• styl
• barvu textu a výplně
• výšku (zvolíme-li textový styl s pevně danou výškou, je políčko nepřístupné a hodnota se nepřenásobuje případným měřítkem kót)
• vykreslení rámečku kolem textu

Umístění textu – zadáváme:

• vertikální umístění textu vzhledem ke kótovací čáře:
  • uprostřed přerušené kótovací čáry (Centr)
  • nad kótovací čarou
  • vně kótovacích čar
  • dle japonského průmyslového standardu (JIS)
• horizontální umístění textu vzhledem k vynášecím čarám a ke kótovací čáře
  • uprostřed mezi vynášecími čarami (Centr)
  • u první vynášecí čáry (nevhodně formulovaná volba zní Na vyn. čáru 1)
  • u druhé vynášecí čáry
  • nad první vynášecí čarou (špatně přeložená volba zní Přes vyn. čáru 1)
  • nad druhou vynášecí čarou
• vzdálenost textu od kótovací čáry

Zarovnání textu – volíme:

• vodorovně
• rovnoběžně s kótovací čarou
• ISO Standard – mezi vynášecími čarami rovnoběžně s kótovací čárou, vně vynášecích čar vodorovně

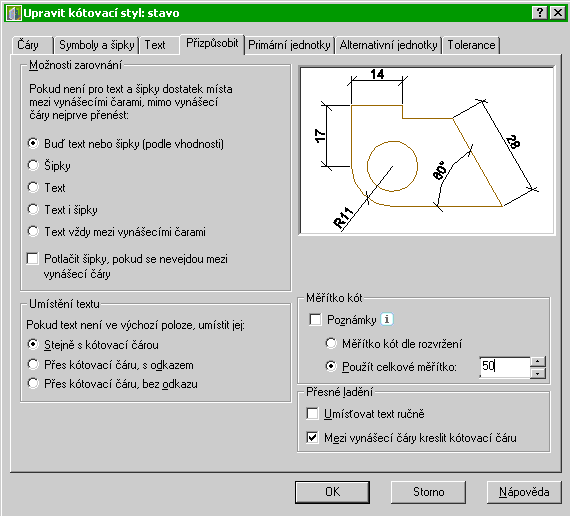

Přizpůsobit

Na této záložce stanovíme další pravidla pro umístění textu, šipek a kótovací čáry. Tato karta je velmi důležitá, neboť zatímco na prvních dvou stanovíme základní vzhled kót, na této kartě říkáme, co dělat, když není možné základní umístění prvků kóty dodržet.

Možnosti zarovnání

Jestliže mezi vynášecími čarami není dost místa pro text i pro šipky, odsunout přednostně:

• buď text nebo šipky – co je lepší
• šipky
• text
• oboje – text i šipky
• vždy udržet text mezi vynášecími čarami
• pokud se šipky nevlezou mezi vynášecí čáry, pak je nevykreslovat

Umístění textu

Jestliže text není v základní pozici určené na kartě Text, pak ho umístit:

• Stejně s kótovací čárou
• Nad/pod kótovací čáru s odkazovou čárou (špatně přeložená volba zní Přes kótovací čáru)
• Nad/pod kótovací čáru bez odkazové čáry

Text v základní poloze dle nastavení na kartě Text	Text se nevejde. Poloha textu při nastavení:
	Stejně s kótovací čárou	Přes kótovací čáru s odkazem	Přes kótovací čáru bez odkazu

Pozn. Kóty poloměrů a průměrů se nechovají popsaným či podobným způsobem.

Měřítko kót

Tato kolonka je velmi důležitá pro správné zobrazení kót v modelovém prostoru i na papíře.

Vhodný postup je takový, že velikost kótovacích prvků (výška textu, velikost šipek, odsazení atd.) zadáme tak, jak mají být na papíře. Správnou velikost kót pak docílíme zapnutím Poznámek v této kolonce stylu a následným nastavením vhodného měřítka poznámek v okně výkresu a ve výřezech rozvržení.

Při druhém postupu, který se užíval v „předpoznámkových verzích“ AutoCADu, rovněž nastavíme velikosti podle papíru, zapneme „Použít celkové měřítko“ a nastavíme koeficient, kterým se vynásobí velikost všech prvků kót (šipky, text, odsazení, ...). Předpokládáme-li tisk v měřítku 1:100, dáme koeficient 100, pro měřítko 1:50 zadáme koeficient 50. Na hodnotu kótovacího textu nemá tento koeficient vliv.

Primární jednotky

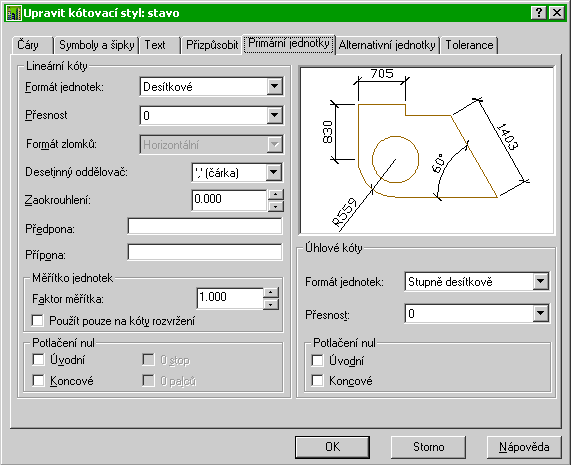

Na kartě jednotek se nastavuje číselný formát kótovacího textu.

Lineární kóty – můžeme nastavit:

• formát jednotek – způsob zápisu čísel (desetinná čísla, zlomky)
• přesnost – počet desetinných míst
• tvar zápisu zlomků
• oddělovač desetinných míst
• zaokrouhlení
• text před či za číslem představujícím naměřrnou hodnotu
• koeficient pro přepočet naměřených vzdáleností
• potlačení nul před desetinnou tečkou (místo 0.5 se napíše .5)
• potlačení nul za desetinnou tečkou (místo 2.00 se napíše 2)

Pro kótování úhlů nastavíme:

• jednotky měření úhlů (stupně, radiány)
• počet desetinných míst
• potlačení nul

Na posleních dvou záložkách dialogu pro nastavení kótovacího stylu se nastavuje použití alternativních jednotek a tolerancí.
