Výřezy v rozvržení

Na listu rozvržení můžeme naráz vytvořit sestavu standardních výřezů nebo postupně jednotlivě definovat výřezy obdélníkové, polygonové nebo ve tvaru libovolné uzavřené křivky.

Standardní výřezy

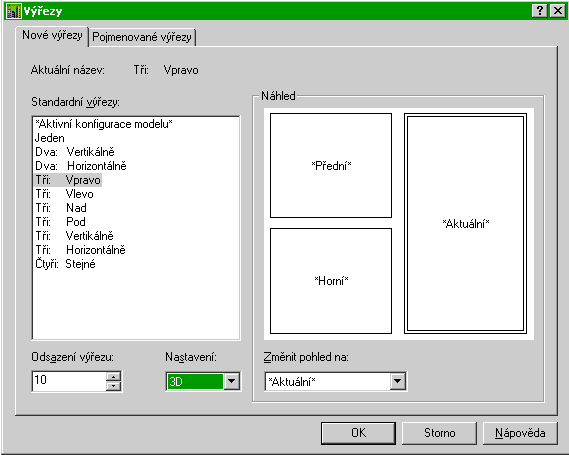

Standardní výřezy jsou obdélníkové a sousedí spolu hranami. Definujeme je příkazem VÝŘEZ. Na kartě Rozvržení je ve verzi 2013 tento příkaz fikaně ukrytý pod popisem Pojmenonavé, což je druhá záložka dialogového okna tohoto příkazu. V nabídce najdeme tento příkaz pod Zobrazit – Výřezy – Nové výřezy. Dialogové okno tohoto příkazu umožňuje srozumitelným způsobem zvolit vhodnou kofiguraci výřezů.

Kromě počtu a rozmístění výřezů volíme v okně ještě:

  • Odsazení – mezeru mezi výřezy.
  • Nastavení – 2D nebo 3D konfiguraci výchozích pohledů ve výřezech. Nastavení 2D znamená, že ve všech výřezech bude aktuální pohled z Modelu. Při volbě 3D nastavení bude v každém výřezu nastaven jiný základní prostorový pohled (přední, horní, zleva, ...).
  • Změnit pohled na jiný základní ortogonální pohled v označeném výřezu. Výběr ortogonálních pohledů je k dispozici jen při nastavení 3D.
  • Stikem tlačítka OK příkaz nekončí. Pokračuje v příkazovém řádku výzvou:
    Určete první roh nebo [Max] <Max>:
    Pokud výzvu odklepneme klávesou Enter, bude mít vybraná konfigurace maximální rozměry. Jinak se očekává určení dvou protilehlých rohů obdélníka, který bude vyplněn zvolenou konfigurací výřezů. Takto můžeme na papíře rozmístit více výřezů, než nám dovoluje jedno použití příkazu výřez.

    Pokud už jsou v rozvržení nějaké výřezy, příkazem VÝŘEZ se nezruší. Opakování příkazu slouží k přidávání dalších výřezů. Chceme-li zcela změnit konfiguraci výřezů na papíře, je nejvhodnější staré výřezy smazat.

    Obdélníkové výřezy

    Tlačítko obdélníkového výřezu na kartě Rozvržení nepřehlédneme. Jde o jednotlivě kreslený standardní výřez.

    Mnohoúhelníkové výřezy

    Jestliže klepneme na tlačítko Polygonový na kartě Rozvržení (nebo v nabídce Zobrazit – Výřezy), můžeme postupným zadáváním vrcholů definovat výřez ve tvaru nepravidelného mnohoúhelníka. Příkaz má i volbu Oblouk, takže jde defacto nejen o mnohoúhelníkové výřezy, ale o výřezy ve tvaru libovolné uzavřené křivky typu KŘIVKA. Po definování výřezu křivka ve výkresu zůstává a tvoří jeho hranici. Kdybychom ji smazali, výřez by neměl rámeček a jeho tvar by nešel upravovat.

    Výřezy vytvořené z objektu

    V rozvržení můžeme vytvořit výřez z libovolné uzavřené křivky (kružnice, elipsy, KŘIVKY, hladké křivky). Křivku nakreslíme na list rozvržení a pak zvolíme tlačítko Objekt na kartě Rozvržení (nebo v nabídce Zobrazit – Výřezy) a ukážeme křivku. Stejně jako u polygonových výřezů křivka zůstává jako objekt výkresového prostoru a tvoří hranici výřezu.

    Výřezy jako objekty výkresového prostoru

    Všechny výřezy v rozvržení jsou objekty ve výkresovém prostoru. Můžeme je (jsme-li ve výkresovém prostoru) posunovat, kopírovat, otáčet a měnit jejich velikost příslušnými editačními příkazy nebo pomocí uzlů. Výřezy označíme pro úpravy ukázáním na jejich rámeček. Změna velikosti výřezu má vliv jen jeho tvar (a tím rozsah části výkresu, kterou zachycuje), nikoli na měřítko zobrazené kresby.

    Úprava obsahu výřezu

    Když potřebujeme upravit obsah výřezu, musíme se přepnout do modelového prostoru. Do modelového prostoru se přepneme poklepáním doprostřed výřezu. Po provedení potřebných úprav (zpravidla kresbu posunujeme, přibližujeme, oddalujeme nebo měníme 3D pohled), se vrátíme do výkresového prostoru poklepáním mimo výřez nebo přepnutím přepínače ve stavovém řádku z  na .

    Měřítko výřezu

    List rozvržení tiskneme 1:1. Pokud má být kresba, její část nebo určitý pohled v přesné velikosti, musíme zadat měřítko příslušnému výřezu. Měřítko, ve kterém má být zobrazen obsah výřezu, nastavujeme v tabulce vlastností výřezu. nebo ve stavovém řádku. Pokud se po nastavení měřítka ještě přepneme do modelového prostoru v tomto výřezu, musíme dávat pozor, abychom si velikost zobrazení kresby nerozhodili.

    Zamčení zobrazení výřezu

    Odpovídá-li zobrazení obsahu výřezu našim představám, tj. máme nastavené měřítko výřezu a správný pohled, můžeme ve vlastnostech výřezu zamčít zobrazení. Přepneme-li se do modelového prostoru výřezu se zamčeným zobrazením, nemůžeme „zoomovat“, použít příkaz ORBIT ap.

    Vlastnosti rámečku výřezu

    Viditelnost a tisknutelnost rámečku

    Viditelnost a tisknutelnost rámečku výřezu ovládáme přes hladinu, do které umístíme výřez. Jestliže je výřez v neviditelné hladině, není vidět jeho okraj. Na viditelnost obsahu výřezu nemá nastavení hladiny výřezu vliv. Jestliže je ovšem rámeček výřezu neviditelný, výřez ve výkresovém prostoru nelze označit a upravovat. Jestliže nechceme u některého výřezu tisknout jeho rámeček, dáme ho do hladiny, u které vypneme tisk.

    Barva, typ a tloušťka čáry

    Pro rámeček standardních výřezů lze z uvedených vlastností nastavit jen barvu a to jak přímo tak i prostřednictví hladiny. Pro výřezy polygonové a z objektů můžeme nastavit všechny tři vlastnosti, protože hranici tvoří křivka.

    Viditelnost obsahu výřezu

    Viditelnost celého obsahu výřezu je řízena vlastností výřezu, kterou najdeme v tabulce vlastností pod označením Zap.

    Viditelnost hladin můžeme pro každý výřez Rozvržení vypnout individuálně. V daném výřezu se přepneme do modelového prostoru, otevřeme Správce hladin a ve sloupečku Zmrazit ve výřezu klepneme na přepínač.
