CAD tip CAD tip # 8967:


Otázka CAD
 %  platforma  kategorie
Q - otázka

Zakrouhlení kót ve výkresu Inventoru na desítky.
A - odpověď Standardní kótovací styly nabízejí zakrouhlení kótovacího textu jen na daný počet desetinných míst. Pokud potřebujete ve výkresovém listu (IDW/DWG) použít zakrouhlování na desítky, stovky, tisíce a zároveň kótu ponechat asociativní, lze využít některé z následujících možností:

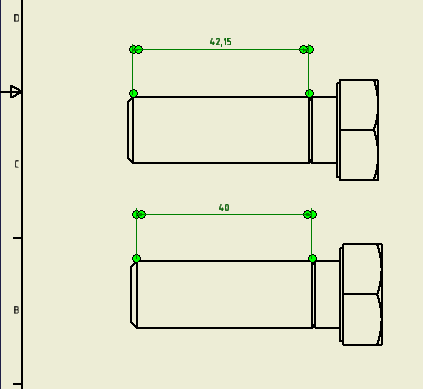

  • Kótování se stylem přepnutým na [cm], popř. [m], se zaokrouhlením "0" a s pevnou příponou "0" (asociativní, lze jen na desítky nebo tisíce):

  • Kótování provádět v AutoCADu Mechanical za pomocí modulu propojení na Inventor (asociativní, lze využít všech možností kót AutoCADu)

  • Kótování parametru, nikoliv geometrie - vytvoření pomocného uživatelského parametru s využitím funkce - příklad:

    =round(BFLM/100mm)*100mm (asociativní ale komplikované)

  • Přepočtení textu kót pomocí automatického makra iLogic - viz příklad makra (Helpdesk)
Inventor
100% *  CAD
12.12.2012    3464×
ilogic inventor kóta text
