Pokud potřebujete v sestavě upravit natočení nezavazbené a neukotvené komponenty o pevný úhel, např. 90°, můžete použít několik metod.
Doporučenou cestou je standardní zavazbení komponenty k existující geometrii či pracovním rovinám
Jednoduchou cestou natočení komponenty o 90° je použití nabídky "Otočit osu" při vkládání komponenty - na pravém tlačítku myši:

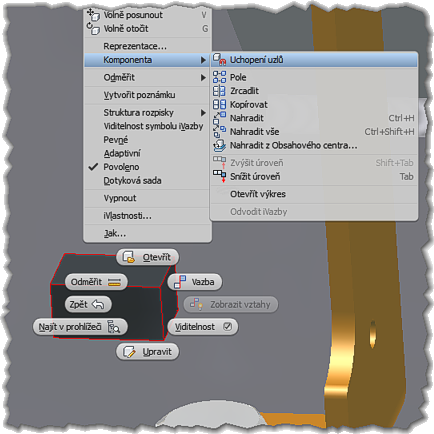

Již vloženou komponentu je možné natočit pomocí uzlové editace. Zapněte uchopení uzlů z ribbonu Komponenta > Umístění nebo z místní kontextové nabídky:

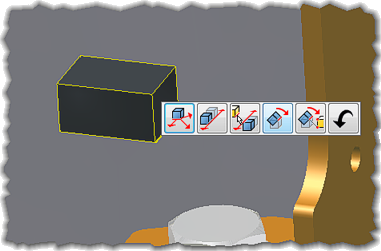

Poté zvolte hranu (osu) otáčení a z panelu zvolte nástroj Otočení ("Otočit okolo čáry"):

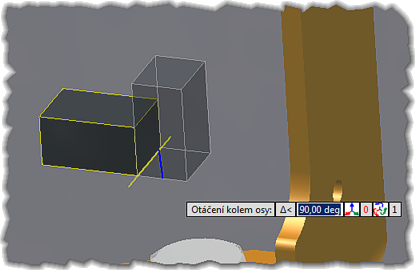

V zobrazeném panelu pak numericky zadejte úhel otočení, nebo jej ukažte v modelu:
Nelze měnit úhly natočení v iVlastnostech výskytu - tyto údaje jsou jen pro čtení.
