Zmizení úchopového bodu na konci podélného profilu.

Poměrně často se stane, že při zakreslování profilu (nivelety) do zobrazení podélného profilu dojde ke nepřesnému, špatnému uchopení na konci grafu, což zapříčiní zmizení posledního úchopového bodu.

Možností pro opravu je více. Jednou z nich je smazání poslední tečny a zakreslení nové.

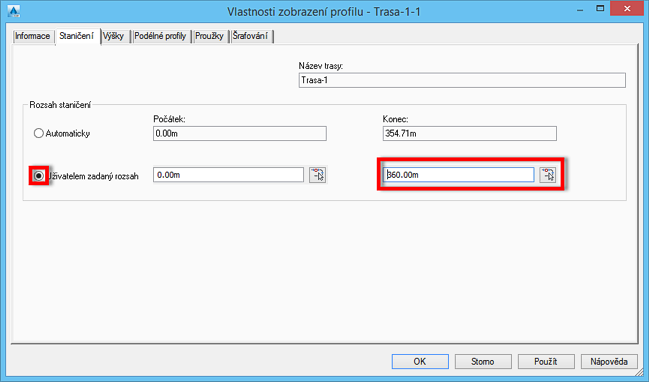

Způsobem, při kterém není nutné zakreslenou entitu mazat, je dočasné prodloužení zobrazení profilu (tedy grafu). Ve Vlastnostech zobrazení profilu, na záložce Staničení je nutné přepnout Rozsah staničení na Uživatelem zadaný a staničení konce posunout o několik metrů.

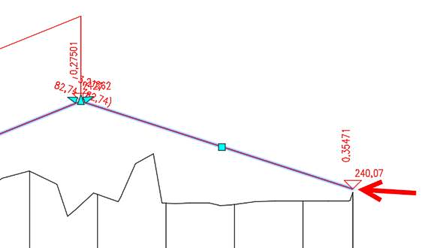

Poté stačí nastavení potvrdit pomocí „OK“ a koncový úchop nivelety je již viditelný a lze ho znovu (a lépe) uchopit ke konci řezu terénu. Následně je opět vhodné vrátit nastavení Rozsahu staničení zpět na hodnotu automaticky.
