Značka hrany na výkresech Inventoru.

A - odpověď Technická norma ČSN ISO 13715 stanovuje označování a kótování hran neurčitých tvarů na technických výkresech. Značku (symbol) hrany podle této normy můžete do Inventoru doplnit jednoduchou aplikací z Autodesk Apps - viz Edge Symbol

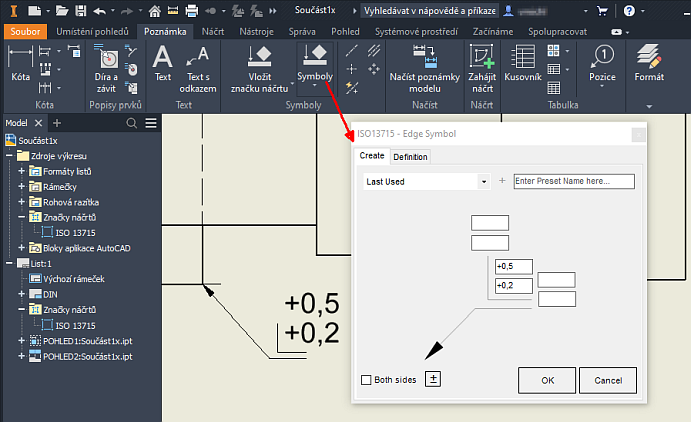

Po instalaci najdete tento kótovací symbol v nabídce Poznámka > Symboly > Symboly:

Pomocí pojmenovaných předvoleb si můžete uložit často používané varianty značek vnitřních a vnějších hran.

Inventor
100% *  CAD
5.6.2021    251×
instalace inventor výkres
