Pomocí textového pole můžete ve výkresu sestavy snadno zobrazit popisku s údajem o hmotnosti libovolné součásti.

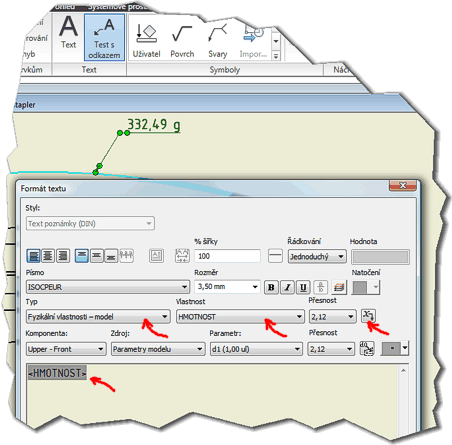

V ribbonu ve výkresovém pohledu zvolte funkci "Text s odkazem" ('Test') a ukažte geometrii zvolené součásti. V dialogu "Formát textu" pak zvolte vlastnost (pole) "HMOTNOST" z "Fyzikálních vlastností modelu" dané součásti. Pole vložte do textového okna. Zobrazená hodnota váhy (hmotnosti) zůstává asociativní s 3D modelem součásti.
