AutoCAD-Linientypdefinitionen mit Textsegmenten erlauben 3 verschiedene Ausrichtungen für die eingebetteten Texte (oder Symbole):
- A - für die Absolute Ausrichtung
- R - für die Relative Ausrichtung
- U - für die aufrechte/Upright Ausrichtung

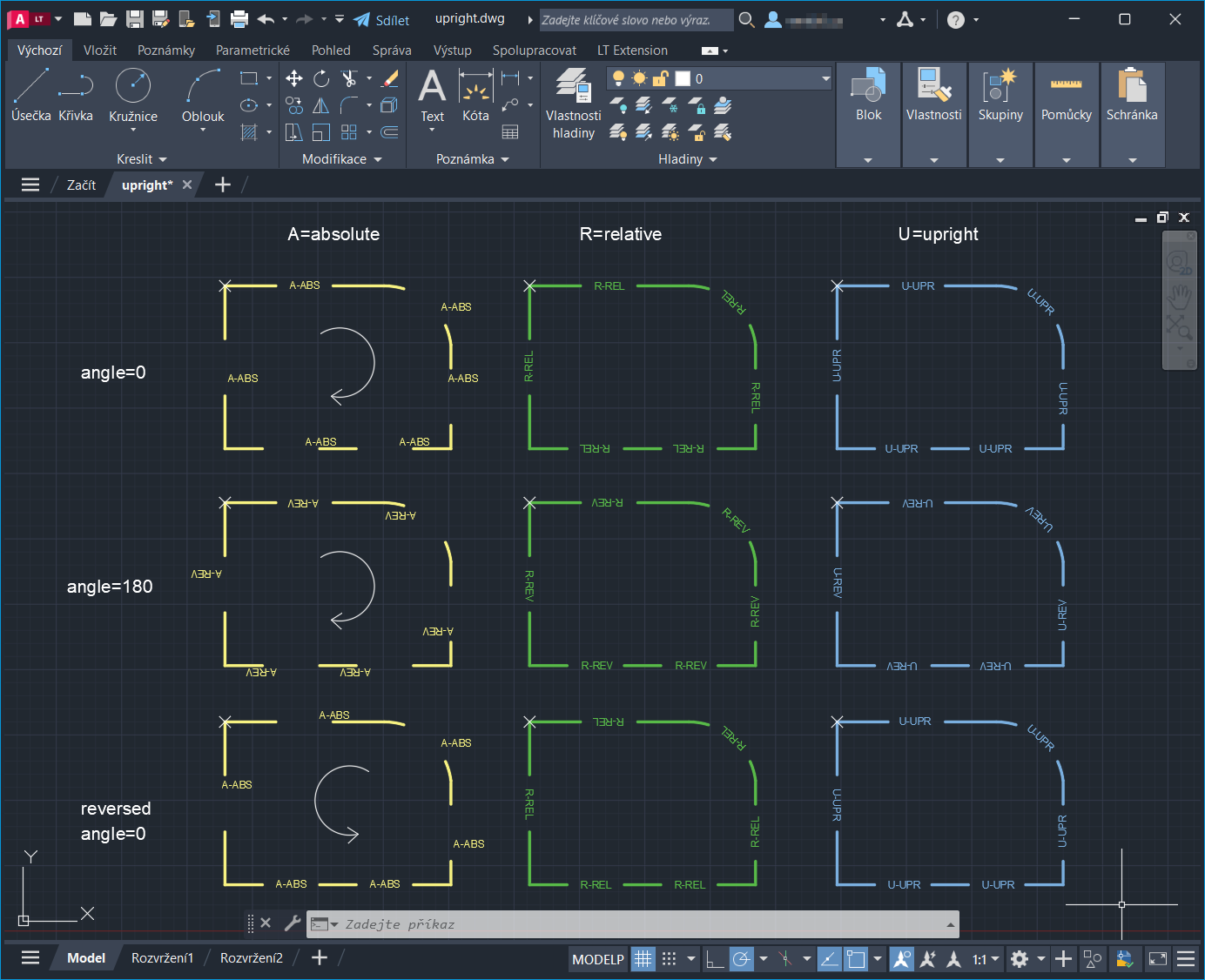

Sehen Sie, wie diese Ausrichtungsoptionen zu den gerenderten Linientypen führen. Alle geschlossenen Polylinien (Rechtecke) wurden von der linken oberen Ecke im Uhrzeigersinn gezeichnet.
Die untere Reihe auf dem Bild hat eine umgekehrte Polylinienausrichtung.
Die Linientyp-Varianten „REVerse“ verwenden Winkel=180° für ihre Textsegmente, wodurch der Text effektiv auf den Kopf gestellt wird.
Linientypen werden relativ zum aktuellen BKS erzeugt, so dass z.B. ein um 180° gedrehtes BKS gespiegelte Texte zeigt. Das Flag zur Erzeugung von Linientypen hat keinen Einfluss auf die Textausrichtung.

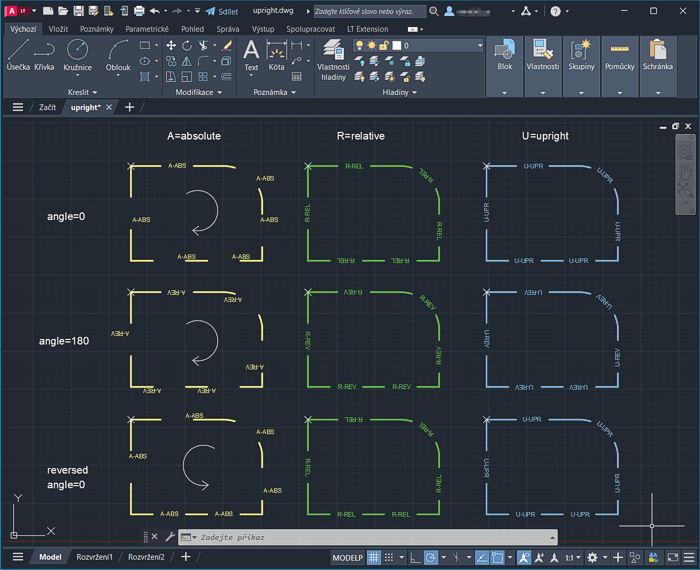

Zum Vergrößern anklicken:
Das Beispiel verwendet die folgende LIN-Definitionsdatei (bitte beachten Sie die Änderungen des X/Y-Offsets, die für die Varianten „REVerse“ und „Absolute“ erforderlich sind):
;Test file to check text orientation in linetypes
;CADforum, 4/2025
;
*A-ABS,Absolute ---- A-ABS ---- A-ABS ---- A-ABS ----
A,12.7,-9.8,["A-ABS",STANDARD,S=2.54,A=0.0,X=-5.0,Y=-1.0],-10.1
*A-REV,Absolute Reverse---- A-REV ---- A-REV ---- A-REV ----
A,12.7,-9.8,["A-REV",STANDARD,S=2.54,A=-180.0,X=5.0,Y=1.0],-10.1
*R-REL,Relative ---- R-REL ---- R-REL ---- R-REL ----
A,12.7,-9.8,["R-REL",STANDARD,S=2.54,R=0.0,X=-5.0,Y=-1.27],-10.1
*R-REV,Relative Reverse---- R-REV ---- R-REV ---- R-REV ----
A,12.7,-9.8,["R-REV",STANDARD,S=2.54,R=-180.0,X=+5.0,Y=+1.27],-10.1
*U-UPR,Upright ---- U-UPR ---- U-UPR ---- U-UPR ----
A,12.7,-9.8,["U-UPR",STANDARD,S=2.54,U=0.0,X=-5.0,Y=-1.27],-10.1
*U-REV,Upright Reverse---- U-REV ---- U-REV ---- U-REV ----
A,12.7,-9.8,["U-REV",STANDARD,S=2.54,U=-180.0,X=-5.0,Y=-1.27],-10.1
Beispiel-DWG abrufen von Block Library.
