Wenn ich einen 3D-Quader auswähle, zeigt AutoCAD standardmäßig die Eigenschaften „Breite“, „Länge“ und „Höhe“ in der Eigenschaftenpalette (Strg+1) an. Bei einigen Quadern fehlen diese Informationen jedoch. Warum?

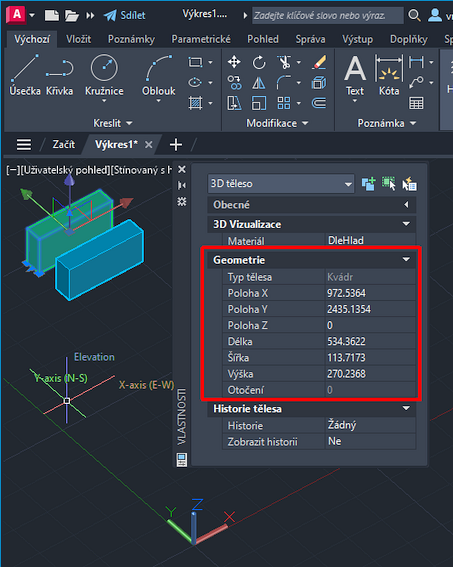

Das hängt davon ab, wie die Geometrie des 3D-Quadermodells erstellt wurde. Bei einem sogenannten primitiven Volumenkörper, d. h. einem mit dem Befehl QUADER erstellten Objekt (grüner Quader), werden alle geometrischen Parameter angezeigt.

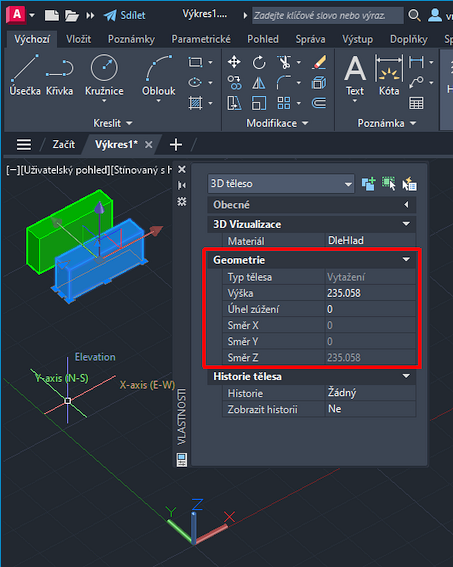

Wurde der Quader jedoch auf andere Weise erstellt, z. B. mit dem Befehl EXTRUSION oder KLICKZIEHEN (blauer Quader), behandelt AutoCAD ihn als allgemeine Geometrie, und es ist nur die 3D-Extrusionshöhe bekannt.

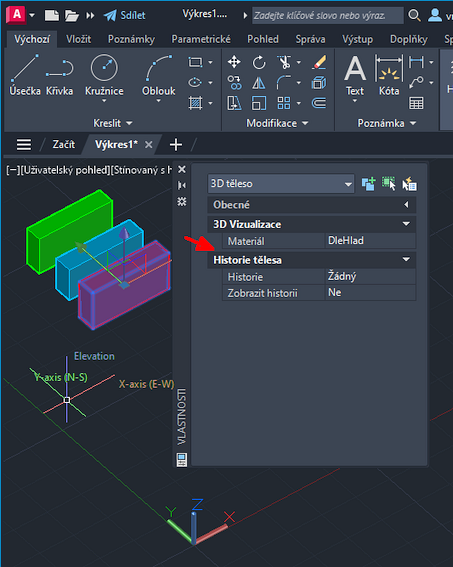

Und wenn das 3D-Objekt das Ergebnis einer booleschen Operation ist (roter Quader), werden in seinen Eigenschaften keine geometrischen Informationen aufgeführt. Sie können auf diese Informationen beispielsweise mit dem Befehl MASSEIG zugreifen.
