Mit der Funktion PRÜFEN > Navigator können Sie in Autodesk Fusion ein übersichtliches Diagramm der Hierarchie von Teilen und Unterbaugruppen in Ihren Baugruppenentwürfen anzeigen, einschließlich visueller Vorschauen.

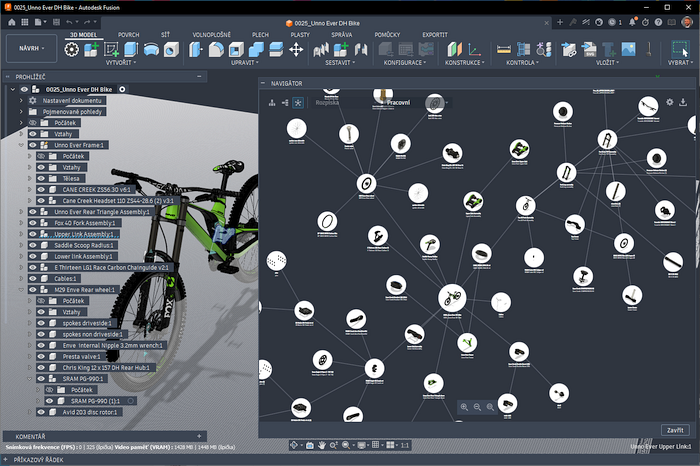

Im Navigator-Fenster können Sie zwischen horizontaler und vertikaler Baumansicht wechseln oder eine radiale Ansicht der Beziehungen innerhalb der Baugruppe auswählen. Sie können das resultierende Diagramm (Schema) auch in eine SVG-Datei exportieren.

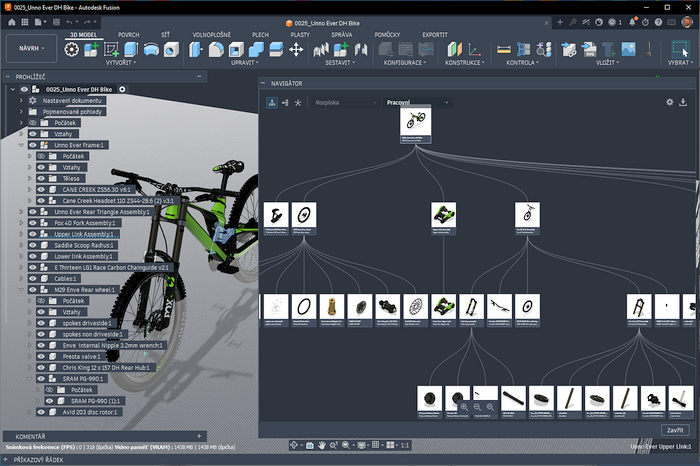

Beispiel anhand der Unno Ever DH Bike-Mountainbike-Baugruppe (zum Vergrößern anklicken):

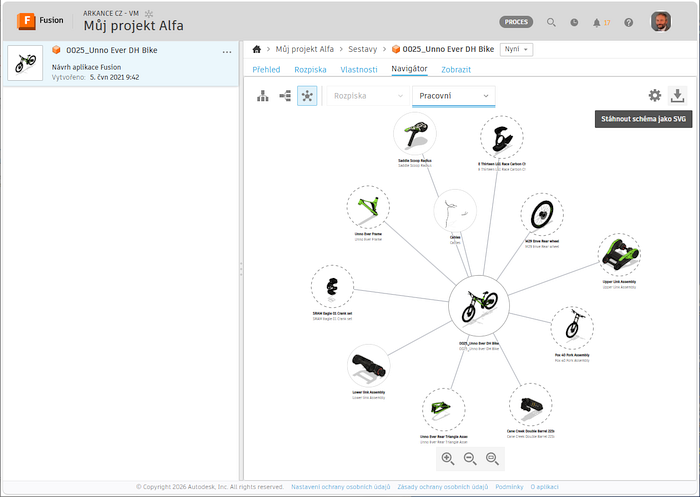

Eine ähnliche Funktion ist auch im Fusion-Web-Client (Fusion Hub) verfügbar – siehe die Registerkarte „Navigator“.
Doppelklicken Sie, um die nächstniedrigere Ebene der Unterbaugruppen zu zeigen.
Desktop Connector bietet eine ähnliche Funktion für andere CAD-Anwendungen.
