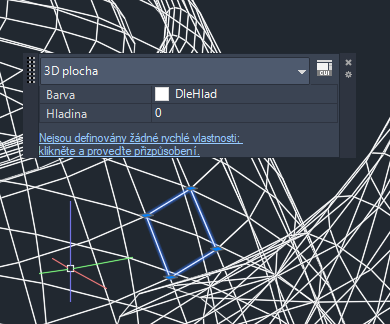

Wie zerlegt man 3D-Flächen (3DFACE) in Umrisspolylinien?

A - Antwort Sie können ein 3D-Objekt, das aus 3D-Flächen (3DFACE-Entities) besteht, mit dem LISP-Dienstprogramm 3DF2L in die einzelnen 3D-Umrisse von Dreiecken oder Vierecken zerlegen.

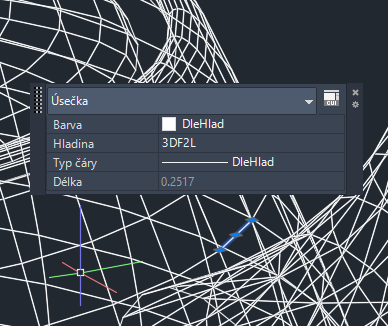

Laden Sie die .LSP-Datei aus dem Download-Bereich herunter, laden Sie sie mit _APPLOAD und geben Sie den Befehl 3DF2L ein. Wählen Sie die Modi 3D und Polyline. Die einzelnen Umrisse bestehen aus geschlossenen 2D-Polylinien (LWPOLYLINE), die in separaten BKS platziert und an der Oberfläche des 3D-Objekts ausgerichtet werden. Im Modus Line werden einzelne Umrisslinien erzeugt. Die Explosionsgeometrie wird in der Ebene "3DF2L" erstellt.
