jeden soubor = jeden výkres = jedno číslo výkresu = jeden výrobek = jeden nebo více listů výkresu

stejného formátu i měřítka výkresu

Totéž platí pro samostatný kusovník.

Formáty jsou používány pouze schválené.

Když jsou splněny tyto podmínky, tak tiskneme výkres na jedno kliknutí na ikonu nebo hromadně pomocí skriptu a to z modelového prostoru.

Dokonce ve skriptu dávám za každý list výkresu nebo kusovníku Delay, aby nám to nezahltilo výborný stroj Xerox 510dp.

Nicméne s tiskem z modelového prostoru nejsou žádné podstatné problémy. Samozřejmě záleží na zvyklostech profesních a podnikových. U nás se striktně držíme zásady 1 soubor = 1 výkres. Pak nebyl problém vytvořit si vlastní aplikaci, která podle jednoduchých zásad zjistí jak měřítko, tak vykreslovanou oblast a určí i, na které zařízení má být směrován výstup. A není pak ani problém s dávkovým tiskem. Bez něho si vůbec neumím  představit vydání zakázky s řádově stovkami výkresů.



Ale ja tlačím z modelového priestoru tiež dosť často a nikdy som nenatrafila na spomínaný problém v AutoCade (od roku 1992), takže súhlasím s tvrdením, že chyba bude pred klávesnicou, resp. myšou. Pokiaľ mám výkres v stave tvorby a nie je isté na aký formát pôjde, tak tlačím stále len z Modelu. Keď je výkres jasné na aký formát pôjde, tak si vytvorím, alebo vložím Layouty (Rozvrženia, po starom Paper) a až potom tlačím výkresy v konečnej podobe.

V poslednom čase dostávam dokonca výkresy len v modelovom priestore (kľudne 100 x A4 poukladané do nepravidelnej siete , ale s tým som sa už tiež zmierila vďaka utilitke od p. Michla (plotdwgarr), za ktorú som nesmierne vďačná.

Pri podobných výkresoch sme si v minulosti tvorili pre každú A4, resp. A3 jedno Rozvržení, aby sa to dalo vytlačiť naraz. Avšak veľkosť súboru následne dosť narástla a pokiaľ si niekto nevedel nastaviť premenné na regeneráciu zobrazenia, tak ho to nesmierne brzdilo v práci. Takže po n rokoch presadzovania Rozvržení, uprednostňujem pre tento konkrétny prípad prácu len v Modeli.



Nastavenie tlače pre printre a ploter mám len tri typy:

1. Tlač A4 farebne na 1. tlačiareň

2. Tlač A4/A3 na druhú tlačiareň ČB

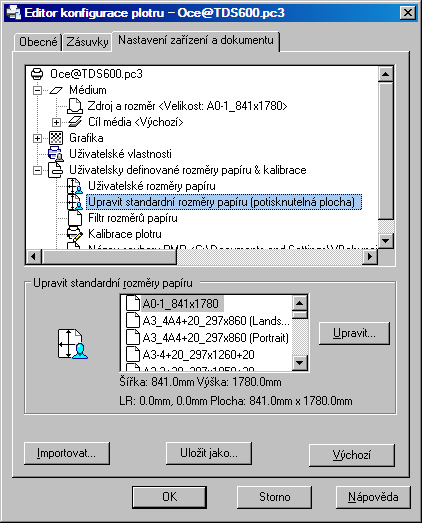

3. Tlač na ploter formát 920x2500 s odstraňovaním bielych plôch a s minimalizovanými okrajmi (toto nastavenie dokáže vytlačiť automaticky všetky fomáty výkresov)

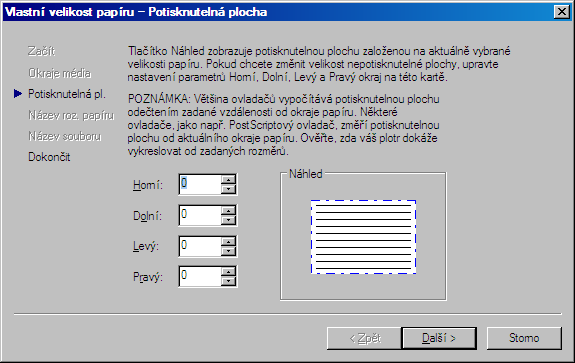

Pokiaľ je výkres v náhľade v poriadku, tak zvyčajne je problém s centrovaním výkresu, alebo s nastavením okrajov, alebo so zle zvoleným formátom papiera, alebo s otočením (Portrait, Landscape).

Práve v poslednom uvedenom prípade som sa stretla s najväčším počtom problémov, lebo tiež som to zo začiatku veľmi nechápala ako to funguje. Natočenie v podrobnom nastavení tlačiarne je dobré zosinchronizovať s orientáciou papiera na zariadení (pri plotri a Rolke je to zvyčajne Portrait). V okne AutoCADu pre tlač (Ctrl+P) po rozvinutí okna máte možnosť nastaviť natočenie papiera tiež na Portrait, alebo Landscape, tu to treba urobiť už vzhľadom k nakreslenému výkresu "ako papier polezie zo zariadenia". Taktiež som sa stretla s prípadom mm verzus palce, čo robilo problém. Pracujem zvyčajne v milimetroch. Howk :)
