Tak po zkoumání jsem asi přišel na váš postup. Jen se chci asi blbě zeptat jestli používám správný Typ Otáčky a výška a jak správně určit tu velikost zkosení, aby hrana se kryla s Pracovní rovinou.

Děkuji.

-šroubovici si musíte nadefinovat tj. stoupání k délce (velikost zkosení)



S tím vysunutím tomu moc nerozumím. Rozměr je větší než šířka 180mm a pro konec vysunutí je použito Hranice Do, kde je jako konec určena Pracovní rovina do výseče. Nevím, kde jste vzal tu křivku pro šroubovici.

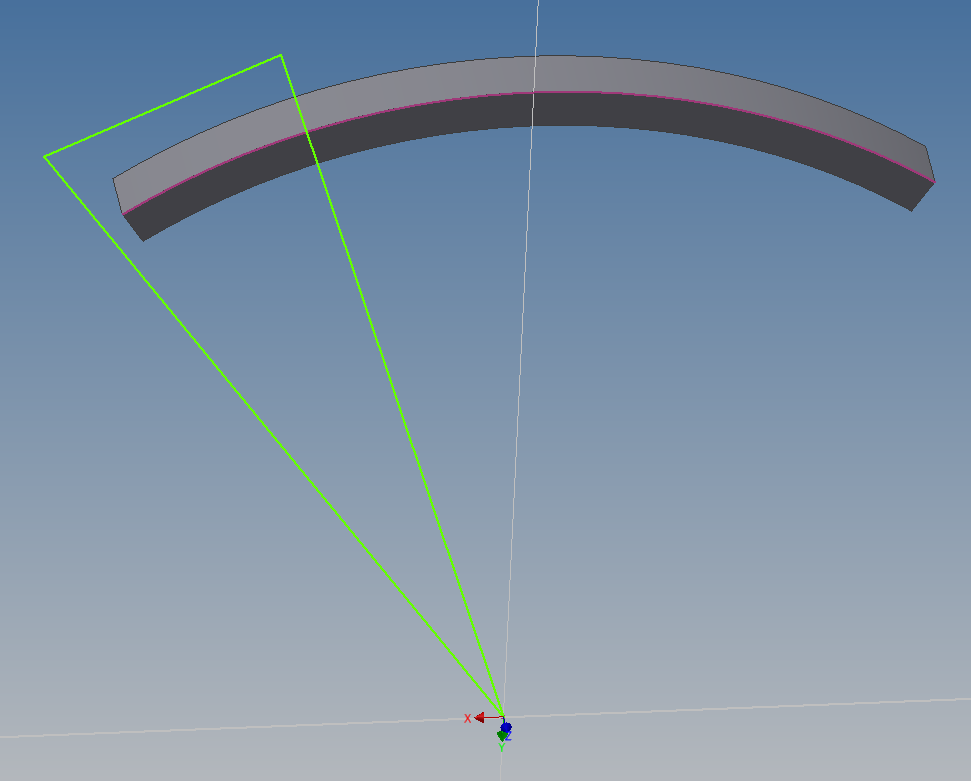

Jinak všechny části u žlábkových výhybek, kde dochází k obrábění žlábků, kde se různě mění hloubka, šířka, tvar, počty rádiusů atd se vše obrábí v ohnutém stavu, protože s tím by se nikdo nedomluvil. V podstatě se svaří kolejnice a bloky do svařenců, kde jsou použity speciální kolejnice bez žlábků jsou plného tvaru, až pak se do nich obrábí žlábky. Výsledek viz obrázek. K tomu jsem se dostal, ale jde mi o to jak se dostat k výsledku geometricky přesně.

Jinak jsem ještě zkoušel obdélníky prodloužit a na jejich konci jsem vytvořil rovinu a na ni promítnul hlavní trajektorii ohybu z Roviny XY. Pak se mi tato křivka dotýká šablonovaných prvků, ale ani tento způsob není úplně v pořádku. Zůstane tam neodečtená část.

jinak můžete modelování zkusit jinak:

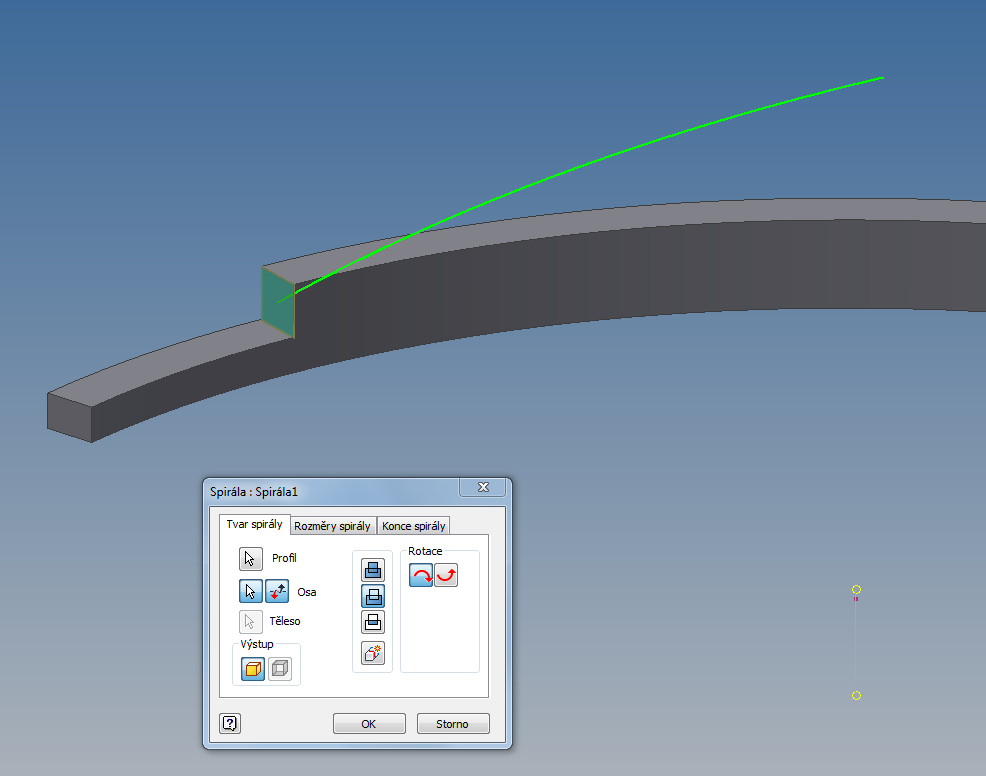

-Přechod/zkosení vytvořte odečtením pomocí fce. šroubovice



nezkoušel jste to modelovat rovné, což by bylo daleko snažší a pak použít příkaz Ohnout součást (v INV2014 je to zde: záložka 3Dmodel/rozkliknout Upravit/ Ohnout součást)?

To by možná byla schůdná cesta
