CAD Fórum : Vytvoření potahu křídla https://www.cadforum.cz/forum/ Thu, 14 May 2026 23:07:31 +0000 Sun, 26 Jun 2016 13:23:06 +0000 http://blogs.law.harvard.edu/tech/rss Web Wiz Forums 12.04 360 https://www.cadforum.cz/forum/RSS_post_feed.asp?TID=22646 <![CDATA[CAD Fórum]]> https://www.cadforum.cz/forum/forum_images/web_wiz_forums.png https://www.cadforum.cz/forum/ <![CDATA[Vytvoření potahu křídla : Zdravím, nakonec jsem model křídla...]]> https://www.cadforum.cz/forum/forum_posts.asp?TID=22646&PID=99573&title=vytvoreni-potahu-kridla#99573 Autor: Patrikz
Předmět: 22646
Zasláno: 26.čer.2016 v 13:23

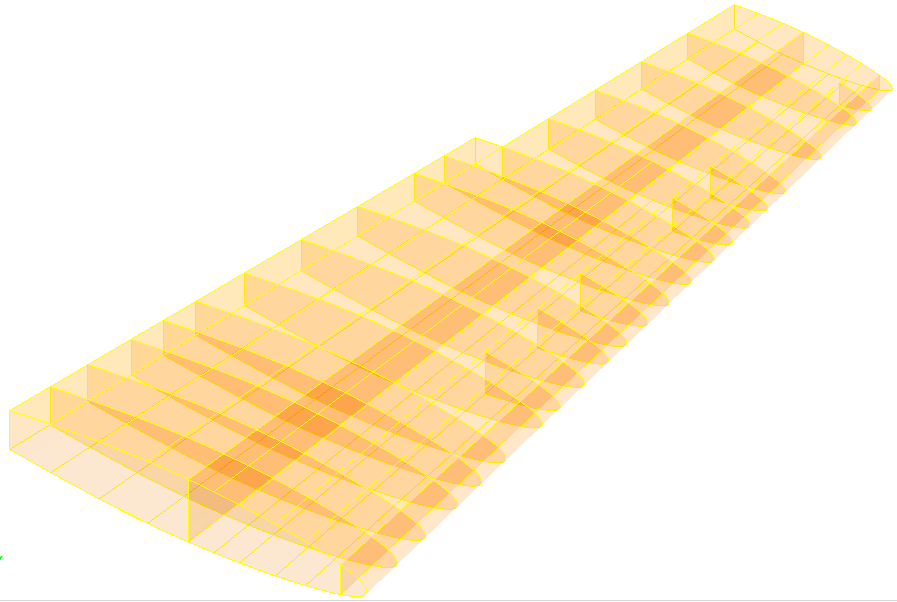

Zdravím, nakonec jsem model křídla vytvořil tak, jak jste mi radili tzn. jako plošný model. Tímto bych chtěl poděkovat všem, kteří mi pomohli s vytvářením modelu a cením si všech vašich rad a připomínek. Bakalářku jsem úspěšně odevzdal a výsledek má takovou podobu. Ještě jednou díky.]]> Sun, 26 Jun 2016 13:23:06 +0000 https://www.cadforum.cz/forum/forum_posts.asp?TID=22646&PID=99573&title=vytvoreni-potahu-kridla#99573 <![CDATA[Vytvoření potahu křídla : Model pro MKP je něco jiného,...]]> https://www.cadforum.cz/forum/forum_posts.asp?TID=22646&PID=98683&title=vytvoreni-potahu-kridla#98683 Autor: Navara
Předmět: 22646
Zasláno: 03.kvě.2016 v 21:50

Model pro MKP je něco jiného, než model pro výrobu. To je potřeba si uvědomit. V případě modelu pro MKP je potřeba spolupracovat s tím, kdo bude připravovat výpočet. Ten by měl vědět, jestli je pro něj důležité mít plochy jak na vnějším, tak na vnitřním povrchu potahu, jestli je potřeba mít levou i pravou plochu výztuhy, nosníku a podobně.
Nejsem specialista na MKP simulace, ale v mnoha případech se používají plošné modely, které pracují s plochami, kterým se až v simulaci doplňují informace o tloušťkách a materiálech. V takovém případě bude ten model mnohem jednodušší, než je skutečný tvar. Pro žebra by stačily vysunuté plochy ořezané plochou potahu a pro nosníky to bude podobné.
Doporučuju se poradit s tím kdo bude simulaci připravovat.
]]> Tue, 03 May 2016 21:50:24 +0000 https://www.cadforum.cz/forum/forum_posts.asp?TID=22646&PID=98683&title=vytvoreni-potahu-kridla#98683 <![CDATA[Vytvoření potahu křídla : Ano přes ten poloviční řez to...]]> https://www.cadforum.cz/forum/forum_posts.asp?TID=22646&PID=98682&title=vytvoreni-potahu-kridla#98682 Autor: Patrikz
Předmět: 22646
Zasláno: 03.kvě.2016 v 20:10

Ano přes ten poloviční řez to bude asi jednodušší, ale přišel jsem na problém, že nejde zesílit plocha symetricky pouze na jednu nebo druhou stranu. Pokud ale zvolím výsledný objekt jako těleso tak lze toto vytvořit i symetricky. Dále nemůžu vysunout podélné výztuhy a nosníky nebo to mám vytvářet pomocí šablonování? Ale jak potom zajistit to, aby daný podelník/nosník přiléhal k potahu? Náčrt totiž musí být posunut o tloušťku potahu, jestli to dobře chápu a jelikož má křídlo různou tloušťku potahu nebyl by daný podélník/nosník přilehlý ke všem částem.
Soubor jsem musel poslat přes leteckou poštu protože měl více jak 1MB. Díky za odpovědi Smile
http://leteckaposta.cz/560525142


Upravil Patrikz - 03.kvě.2016 v 20:22]]> Tue, 03 May 2016 20:10:36 +0000 https://www.cadforum.cz/forum/forum_posts.asp?TID=22646&PID=98682&title=vytvoreni-potahu-kridla#98682 <![CDATA[Vytvoření potahu křídla : Já bych asi dělal to křídlo...]]> https://www.cadforum.cz/forum/forum_posts.asp?TID=22646&PID=98675&title=vytvoreni-potahu-kridla#98675 Autor: Navara
Předmět: 22646
Zasláno: 03.kvě.2016 v 10:19

Já bych asi dělal to křídlo v celku. jeho dělení rovinou XY podle mě nic nepřináší.

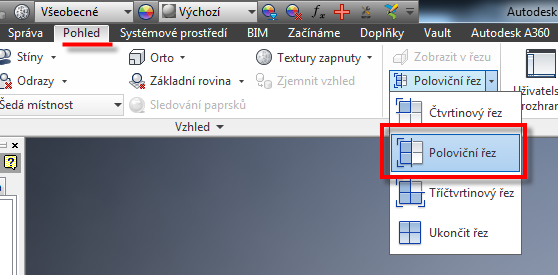

Pokud jde o zobrazení, tak se dá použít poloviční řez.

]]> Tue, 03 May 2016 10:19:35 +0000 https://www.cadforum.cz/forum/forum_posts.asp?TID=22646&PID=98675&title=vytvoreni-potahu-kridla#98675 <![CDATA[Vytvoření potahu křídla : Zdravím,Všem děkuji za cenné rady....]]> https://www.cadforum.cz/forum/forum_posts.asp?TID=22646&PID=98667&title=vytvoreni-potahu-kridla#98667 Autor: Patrikz
Předmět: 22646
Zasláno: 02.kvě.2016 v 17:22

Zdravím,
Všem děkuji za cenné rady. Křídlo jsem musel ještě trochu předělávat (předělat několik čar v hlavním náčrtu č.1 tudíž jsem musel předělat profily a následně všechny plochy) a chtěl bych se zeptat, jestli je takto sešitý potah správný? Dále budu pokračovat tím, že křídlo "rozříznu" podélně tzn. v rovine XY. Mám tu představu, že jednu část odstraním a s další budu pracovat, tzn. "vytahování" žeber, podélníků, nosníků apod. Následně to samé udělám na části druhé. Takto upravené části poté nějakým způsobem spojím Big smile Je tato varianta pro mě nejjednoduší? Nebo navrhujete nějakou jinou možnost? Začíná mě lehce tlačit čas tudíž hledám nejrychlejší a nejjednoduší možnost. Big smile Předem díky za odpovědi.

uploads/69179/křídlo_sešití.ipt
]]> Mon, 02 May 2016 17:22:27 +0000 https://www.cadforum.cz/forum/forum_posts.asp?TID=22646&PID=98667&title=vytvoreni-potahu-kridla#98667 <![CDATA[Vytvoření potahu křídla : V tom případě jsou určitě vhodnější...]]> https://www.cadforum.cz/forum/forum_posts.asp?TID=22646&PID=98641&title=vytvoreni-potahu-kridla#98641 Autor: Navara
Předmět: 22646
Zasláno: 28.dub.2016 v 20:48

V tom případě jsou určitě vhodnější plochy. Protože v Ansysu si plochám teprve přidáte tloušťky, materiály a podobně. Samotné objemy by přípravu modelu jenom komplikovaly.
Ani bych asi neřešil "zuby" na žebrech, ale to ať si posoudí ten, kdo bude ten model pro Ansys připravovat.
]]> Thu, 28 Apr 2016 20:48:22 +0000 https://www.cadforum.cz/forum/forum_posts.asp?TID=22646&PID=98641&title=vytvoreni-potahu-kridla#98641 <![CDATA[Vytvoření potahu křídla : Křídlo bude následně ostřelováno...]]> https://www.cadforum.cz/forum/forum_posts.asp?TID=22646&PID=98640&title=vytvoreni-potahu-kridla#98640 Autor: Patrikz
Předmět: 22646
Zasláno: 28.dub.2016 v 17:07

Křídlo bude následně ostřelováno objektem nejspíše v programu ANSYS. Takhle by to mělo podobně vypadat s tím rozdílem že křídlo bude zasaženo v části skoro u konce křídla tzn. u okrajové nádrže. http://www.youtube.com/watch?v=Qld2Gd98GKo
]]> Thu, 28 Apr 2016 17:07:03 +0000 https://www.cadforum.cz/forum/forum_posts.asp?TID=22646&PID=98640&title=vytvoreni-potahu-kridla#98640 <![CDATA[Vytvoření potahu křídla : Tak jak říká kolega.Po tom, co...]]> https://www.cadforum.cz/forum/forum_posts.asp?TID=22646&PID=98633&title=vytvoreni-potahu-kridla#98633 Autor: krupicka
Předmět: 22646
Zasláno: 28.dub.2016 v 12:45

Tak jak říká kolega.
Po tom, co jsme se na díl podívali, je jednoznačně lepší modelovat vše pouze v plochách. Šablonovat plochy, vysouvat plochy, tvořit odsazené plochy pro získání "tloušťky" pláště, apod.
Následně vyřezat do všech žeber otvory pro nosníky opět pomocí šablonování ploch nebo tažením obrysu nosníku po trajektorii vedoucí skrze tato žebra.
Přikládám model s nastíněním těchto postupů. Dále je pak možné žebra tvořit pomocí zesílení na jednu, druhou stranu nebo simetricky, přikládat další plochy jako pláty na spoje například zesílením, kde výstupem však bude opět plocha atd.

uploads/65047/kridlo.ipt
]]> Thu, 28 Apr 2016 12:45:26 +0000 https://www.cadforum.cz/forum/forum_posts.asp?TID=22646&PID=98633&title=vytvoreni-potahu-kridla#98633 <![CDATA[Vytvoření potahu křídla : Je v této fázi návrhu nutné,...]]> https://www.cadforum.cz/forum/forum_posts.asp?TID=22646&PID=98632&title=vytvoreni-potahu-kridla#98632 Autor: Navara
Předmět: 22646
Zasláno: 28.dub.2016 v 11:22

Je v této fázi návrhu nutné, aby to byla objemová tělesa? Nestačilo by to modelovat jenom jako plochy?
Pro pevnostní výpočty i pro proudění by plochy mohly stačit a výsledné 3D modely udělat až na konec pomocí odvození.
]]> Thu, 28 Apr 2016 11:22:13 +0000 https://www.cadforum.cz/forum/forum_posts.asp?TID=22646&PID=98632&title=vytvoreni-potahu-kridla#98632 <![CDATA[Vytvoření potahu křídla : Můžete sem, případně přímo mě...]]> https://www.cadforum.cz/forum/forum_posts.asp?TID=22646&PID=98626&title=vytvoreni-potahu-kridla#98626 Autor: krupicka
