Dobrý den,

u obou případů byl problém vtom, že se jednalo o příliš složitou geometrii v rámci jednoho tělesa, kterou Inventor nechtěl akceptovat.

part1 - ve chvíli kdy jsem zvolil jako výsledek šablonování nové těleso, vznikl přechod bez problémů.

vtokova_komora - podobně jako v předchozím případě byl v problém tom, že po šablonování vznikli na rotačním tělese přesahy, které komplikovali výpočet. Ve chvíli kdy jsem z výsledku šablonování vytvořil nové těleso proběhla tvorba reliéfu bez komplikací.

Možné by bylo vhodné zvážit možnost nějakého metodického školení. Např. na "Efektivní práce v součástech" kde je mimo jiné zahrnuta práce s víceobjemovými díly.

Přikládám výsledeky.

http://a360.co/1TwW7vR




Upravil Petr Klimeš - 24.kvě.2016 v 16:03]]> Tue, 24 May 2016 16:00:35 +0000 https://www.cadforum.cz/forum/forum_posts.asp?TID=22759&PID=99040&title=kuzel-na-valcovou-plochu#99040 <![CDATA[Kužel na válcovou plochu? : Odkaz na soubor s příslušnými...]]> https://www.cadforum.cz/forum/forum_posts.asp?TID=22759&PID=99038&title=kuzel-na-valcovou-plochu#99038 Autor: Astrid
Předmět: 22759
Zasláno: 24.kvě.2016 v 14:18

Odkaz na soubor s příslušnými ipt, heslo je "cadforum"

V part1.ipt demonstruji problém s šablonováním (loft). mám objekt vytvořený rotací.
K jeho obvodové válcové ploše jsem v bodě vytvořil tečnou plochu.
Do této plochy jsme nakreslil elipsu.
Pak jsme chtěl pomocí Loft spojit elipsu s onou válcovou plochou
Inventor s výběrem souhlasí ale při vytváření zahlásí chybu.

Otázkou je v čem je problém, možná v tom, že se obě "šablony dotýkají v jedné přímce bodu?

V part2 jsem pak vytvořil rovinu nad kuželem daného tělesa, do ní umístil text a ten pak pomocí Embross promítl na kuželovou plochu pod ním, vše zafungovalo podle předpokladu.
pokud top samé udělám v Vtokova komore.ipt odrovná pokud o provedeni Embross celé Inventor a pomůže jen shození celého inventoru.
Otázkou je co je špatně v vtokové komoře.

Prosím o shovívavost, s Inventorem začínám a hledám cesty jak co dělat.


http://uloz.to/x33viVtR/t-zip]]> Tue, 24 May 2016 14:18:23 +0000 https://www.cadforum.cz/forum/forum_posts.asp?TID=22759&PID=99038&title=kuzel-na-valcovou-plochu#99038 <![CDATA[Kužel na válcovou plochu? : Dobrý den,jakou používáte verzi...]]> https://www.cadforum.cz/forum/forum_posts.asp?TID=22759&PID=99032&title=kuzel-na-valcovou-plochu#99032 Autor: Petr Klimeš
Předmět: 22759
Zasláno: 24.kvě.2016 v 10:14

Dobrý den,

jakou používáte verzi ? Bylo by možné daný soubor poslat ?

Děkuji]]> Tue, 24 May 2016 10:14:34 +0000 https://www.cadforum.cz/forum/forum_posts.asp?TID=22759&PID=99032&title=kuzel-na-valcovou-plochu#99032 <![CDATA[Kužel na válcovou plochu? : Zdravímmohl byste poslat obrázek...]]> https://www.cadforum.cz/forum/forum_posts.asp?TID=22759&PID=99030&title=kuzel-na-valcovou-plochu#99030 Autor: simunek
Předmět: 22759
Zasláno: 24.kvě.2016 v 08:02

Zdravím
mohl byste poslat obrázek hlášky kterou Vám Inventor hlásil když jste chtěl "spojit" elipsu s válcovou plochou. Když píšete "spojit" myslíte booleovskou operaci? Ta by myslím neměla být nutná.]]> Tue, 24 May 2016 08:02:55 +0000 https://www.cadforum.cz/forum/forum_posts.asp?TID=22759&PID=99030&title=kuzel-na-valcovou-plochu#99030 <![CDATA[Kužel na válcovou plochu? : Tak jsem to nakoec nějak zvládl,...]]> https://www.cadforum.cz/forum/forum_posts.asp?TID=22759&PID=99028&title=kuzel-na-valcovou-plochu#99028 Autor: Astrid
Předmět: 22759
Zasláno: 23.kvě.2016 v 22:02



Tak jsem to nakoec nějak zvládl, ale narazil jsme na dvě věci s kterými mi tu snad pomůžete nebo mi je vysvětlíte.
Nejdříve jsem chtlě postupovat takto
V rovině tečné k obvodové válcové ploše jsem vytvořil elipsu, v druhé paralelní posunuté pak kužnici a tyto dvě šablony spojil pomocí šablonování
Když jsme pak chtěl spojit elipsu s samotnou válcovou plochou hlásil Inventor chybu i když z jinými plochami na modelu šlo elipsu spojit šlo.
Nakonec jsme to vyžešil posunem roviny s elipsou za válcovou plochu čímž vyšablonované těleso navazuje na valec . Nicmoně by mě zajímalo proč nešlo šablonováním spojit válcovou plochu a elipsu na tečné ploše?

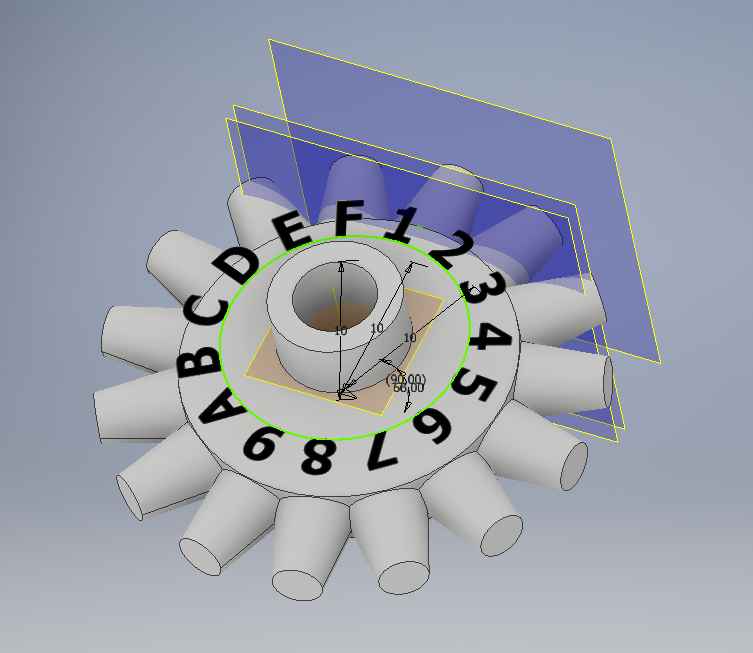

Rad bych na horní kuželovou plochu vygraviroval číslo zaváděcího kanálu (kužele)
V rovině nad kuželem jsem vytvořil text s tím, že ho pak pomocí reliefu promitnu na kužel pod ním a on se vyrgaviruje do povrchu s zvolenou hlobkou. Bohužek bez uspěchu, zafungovalo vytačení z kuželové plochy do roviny v které je text, ale opačně bud Inventor hlásí chybu nebo začné cosi počítat a to tak mohutně, že celá aplikace vytuhne a nezbývá než jí ukončit pomocí správce z Winodws.
Co dělám blbě?


]]> Mon, 23 May 2016 22:02:08 +0000 https://www.cadforum.cz/forum/forum_posts.asp?TID=22759&PID=99028&title=kuzel-na-valcovou-plochu#99028 <![CDATA[Kužel na válcovou plochu? : Představme si válec výšky například...]]> https://www.cadforum.cz/forum/forum_posts.asp?TID=22759&PID=98983&title=kuzel-na-valcovou-plochu#98983 Autor: Astrid
Předmět: 22759
Zasláno: 22.kvě.2016 v 10:47

Představme si válec výšky například 5mm průměru 10mm . A já bych na jeho obvod potřeboval přilepit 15 kuželů.
Poradíte jak na to?
Celé to má být vtoková jamka a vtokové kanály pro odstředivou licí formu, na vrcholech kuželů pak budou samotné odlévané předměry.
jako další krok budu potřebovat vymodelovat odvzdušnovací kanálky. Fyzicky jde o 1mm silný voskový
"provazek", který se přilepí k modelu odlévanho tělesa a jeho druhý konec k povrchu formy , Kvůli vypočtu jejich objemu a udržení si přehledu o geometrickém uspořádání bych je rád měl i na modleu.
Poradíte jak je nejlépe modelovat?
Měapado jako kabely nebo pomocí sweep, ale vlastně nevim...

Začínám jak s Inventorem, tak návrhem licích forem pro ztracený vosk a vlastně s lítím jako takovým.
Proto uvítám  pokud by se našel někdo kdo má zkušenosti s litím metdou ztraceného voku. Protože to co navrhuji nejen neumím nakreslit,ale i při navrhu postupuji spíše intuitivně než na zákaldě letitých zkušeností

V každém případě děkuji v šem za pomoc a radu.
