S příchodem AutoCADu 2008 přibyla velmi užitečná funkce měřítka poznámek/anotací (annotation scale). Co si pod měřítkem poznámek představit a pro co se využívají si vysvětlíme v tomto článku. Základní kresba v AutoCADu je tvořena v modelovém prostoru a kreslena v měřítku M 1:1, ale texty, popisy, kóty a symboly jsou odvislé od měřítka, ve kterém bude výkres tisknut. Tzn., že při výsledném tisku M 1:100 musí být tyto prvky 2x tak větší, než při M 1:50. Nevýhodou tisku ve výšších měřítcích je, že počet výše zmiňovaných prvků, ketré lze umístit do výkresové plochy je tak omezen. Navíc často narazíte na problém, kdy kreslíte výkres v měřítku M 1:100, např. studii a v dalším zpracovávaném stupni projektové dokumentace potřebujete výkres tisknout v měřítku M 1:50, abyste mohli lépe prokótovat, popsat stavební návaznosti a technické řešení. V dřívějších dobách a i dnes je toto často řešeno vymazáním původních kót a kótováním, popisováním stavebního výkresu nanovo. Co si budeme namlouvat, zabere to dost práce a proč si ubírat čas, který můžeme trávit s rodinou nebo ve stínu slunečníku ve společnosti přátel a zlatavého moku. S příchodem měřítek poznámek jde totiž práci zefektivnit a nemusíte již nic překótovávat a dělat tak práci nadvakrát.



Jak to funguje?

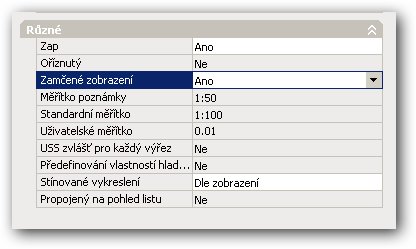

Kótu, text nebo blok nyní vytvoříte pouze jednou, aktivujete prvku vlastnost Poznámka a velikost se pak automaticky přepočítává. V různých měřítcích můžete však potřebovat odlišnou pozici prvku. Na to je taky myšleno prvek a ač máte pro všechny měřítka jeden jediný prvek, tak pro něj můžete nastavit různou pozici pouhým přetažením za referenční bod prvku.
