Téma: vačka
Odeslal: wiesner
Předmět: vačka
Datum odeslání: 16.úno.2011 v 06:48
|
Marně se pokouším vytvořit výstřednou drážku po obvodu náboje, připojil bych .jpg, ale nevím jak ? ------------- Oldřich |
Odpovědi:
Odeslal: flesar
Datum odeslání: 16.úno.2011 v 08:43
| Odebrání materiálu tažením po křivce. Křivku můžete vytvořit například jako průsečnici ploch. |
Odeslal: wiesner
Datum odeslání: 16.úno.2011 v 10:48
|
dík za rychlou odpověď, ale nevím si rady jak vytvořit křivku na válcové ploše a navíc zvlněnou.
------------- Oldřich |
Odeslal: dusek
Datum odeslání: 16.úno.2011 v 11:35
|
Postupoval bych takto. Vytvoři bych si válec (ten asi máte). Poté bych si vytvořil pracovní rovinu a vysunul ji o vzdalenost drazky od kraje valce. Na teto rovine bych vytvoril nacrt vacky a zavazbil stred vacky se stredem valce (pokud to je jinak, vyzbil bych jinak), v nacrtu bych si jeste promitl geometrii valce. Timto si vytvorite profil, podle ktereho jde odecist material. Potvedte nacrt a dejte vysunuti, jako geometrii pouzijte nacrt vacky, dejte odecist a zadejte vzdalenost, pripadne delku kolik chcete odecist. Timto by to melo byt vytvorene.
------------- Václav Dušek |
Odeslal: dusek
Datum odeslání: 16.úno.2011 v 11:39
|
jako dalsi reseni mne napada vytvorit valec, pak nakreslit vacku s tim, ze jako vychozi rovinu pouzijete plochu valce a zbytek valce vytvorit s pouzitim stejneho postupu jako pri kresleni vacky.
------------- Václav Dušek |
Odeslal: Vladimír Michl
Datum odeslání: 16.úno.2011 v 11:45
|
3D náčrt můžete promítnout na povrch tělesa. Jakou verzi Inventoru používáte? ------------- Vladimír Michl (moderátor) ARKANCE CZ - https://arkance.world - arkance.world (podpora viz helpdesk.arkance-systems.cz) |
Odeslal: flesar
Datum odeslání: 16.úno.2011 v 11:50

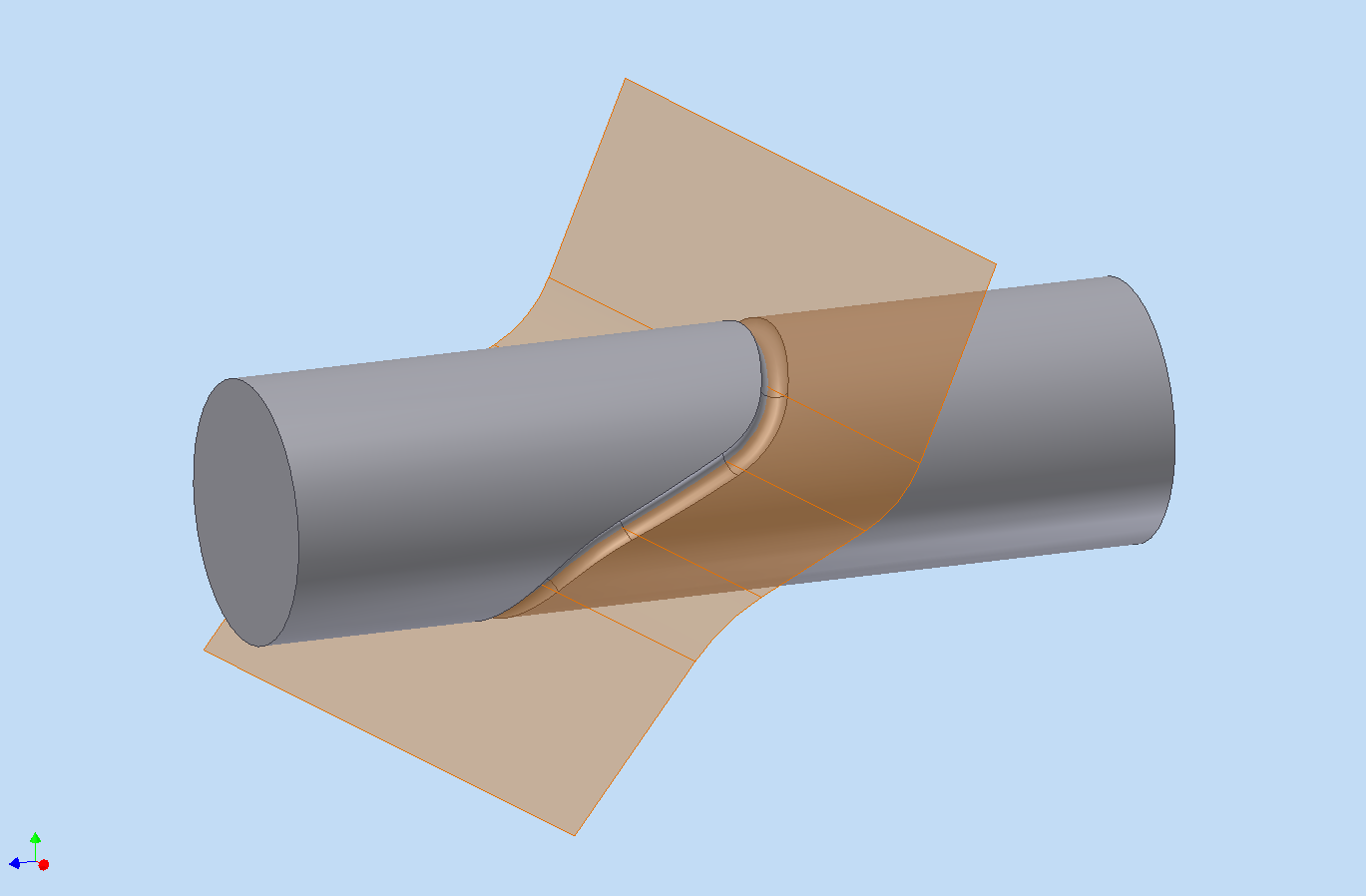

  Pokud chcete obecnou křivku, řešil bych ji jako průsečnici. Vytvořte si libovolnou plochu (jednodušší plochy například vysunutím křivky). Pak vytvořte 3D náčrt a v něm zvolte možnost Průsečnice, vyberte váš válec a vytvořenou plochu. Vytvoří se vám 3D křivka vhodná jako trasa tažení. |
Odeslal: wiesner
Datum odeslání: 16.úno.2011 v 13:03
------------- Oldřich |
Odeslal: wiesner
Datum odeslání: 16.úno.2011 v 13:05
|

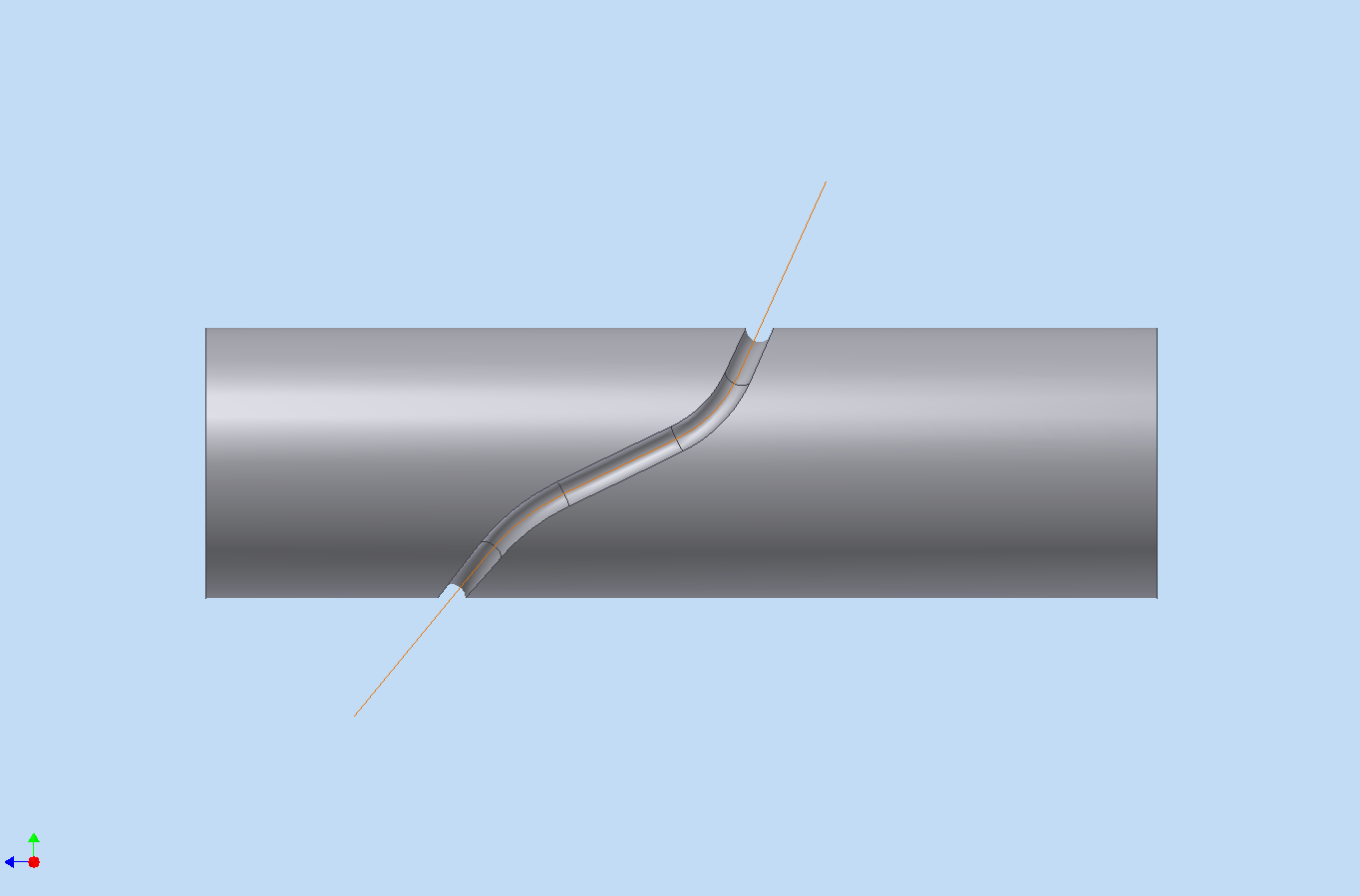

Díky všem za vyčerpávající rady, pro ilustraci o co mě šlo, přikládám obrázek ...
------------- Oldřich |
Odeslal: wiesner
Datum odeslání: 16.úno.2011 v 13:07
|
2009
------------- Oldřich |
Odeslal: Lubomír Polesný
Datum odeslání: 16.úno.2011 v 13:48
|
Dobrý den,
Tato vačková drážka je poměrně snadno vymodelovatelná pomocí příkazu "Promítnout na plochu" ve "3D náčrtu". Promítnete 2D křivku, která je vytvořená v náčrtové rovině tečné na vnější válcovou plochu. Tím získáte trajektorii.
Pomocí tažení potom vytvoříte vačkovou drážku.
Měl by to zvládnout i Inventor 2009. ------------- Lubomír Polesný Arkance Systems CZ s.r.o. |
Odeslal: wiesner
Datum odeslání: 01.bře.2011 v 07:40
|
Dobrý den, ještě se vracím k problému "Vačka", podle Vašeho postupu se mě podařilo drážku vytvořit, ale je kolmá jen v úrovni skici, profil se naklání podle vychýlení trajektorie. Boky drážky a dno by mělo být kolmé a souosé po celém obvodu. Zdraví Oldřich W. ------------- Oldřich |
Odeslal: flesar
Datum odeslání: 01.bře.2011 v 08:53
| Při tažení použijte volbu Trajektorie a vodící plocha. uploads/20110301_085320_Vacka.zip" rel="nofollow - uploads/20110301_085320_Vacka.zip |
Odeslal: wiesner
Datum odeslání: 08.bře.2011 v 08:13
|
Dobrý den, po čase jsem se vrátil k problému Vačka. Bez problému se mě to podařilo, tak jak je v přiloženém souboru. Vyskytl se další problém s vazbou. Když jsem použil přechodovou vazbu - prvně jsem klikl na průměr kladky a poté na bok stěny drážky. Při pootáčení vačky kladka vyskakuje mimo drážku. Děkuji ještě za Vaše informace. ------------- Oldřich |
