Téma: 3D model z rozvinu
Odeslal: Lukáš 85
Předmět: 3D model z rozvinu
Datum odeslání: 14.lis.2011 v 12:00
Zdravím, opět tu mám takovou ,,featuru". Mám k dispozici rozvin ve 2D, tedy náčrt. Potřeboval bych ho ovšem ,,orotovat" a vytvořit 3D model. Jde o to, že nemohu pouze orotovat profil, jelikož nemá konstantní průřez. Když to řeknu normálně, potřebuji stočit plech do prstýnku ne udělat ,,misku". ------------- Lukáš 85 |
Odpovědi:
Odeslal: Lukáš 85
Datum odeslání: 14.lis.2011 v 12:34
|
Tak to vypadá, že jsem našel cestu. Využití nástroje Reliéf. ------------- Lukáš 85 |
Odeslal: hoboj
Datum odeslání: 14.lis.2011 v 12:34
|
záleží, jak to máte nakreslené. Bylo by super, kdyby jste přiložil obrázek, jak to má vypadat.
Můžete orotovat nějaký průřez a poté udělat další úpravy, aby to vypadalo, jak si přejete. ------------- Vojtěch Visingr |
Odeslal: Lukáš 85
Datum odeslání: 14.lis.2011 v 14:12
|
obrázek bych vložil rád,ale bohužel tuto funkci zde neovládám..při pokusu o vložení jsem dotazován na url obrázku http:// jenže potřebuji vložit ze svého disku C:// ... ------------- Lukáš 85 |
Odeslal: hoboj
Datum odeslání: 14.lis.2011 v 14:23
|
obrázek nahrajete na buď na nějaký pomocný server, který umožňuje nahrání obrázků (fotek)
např. imgupload.cz/

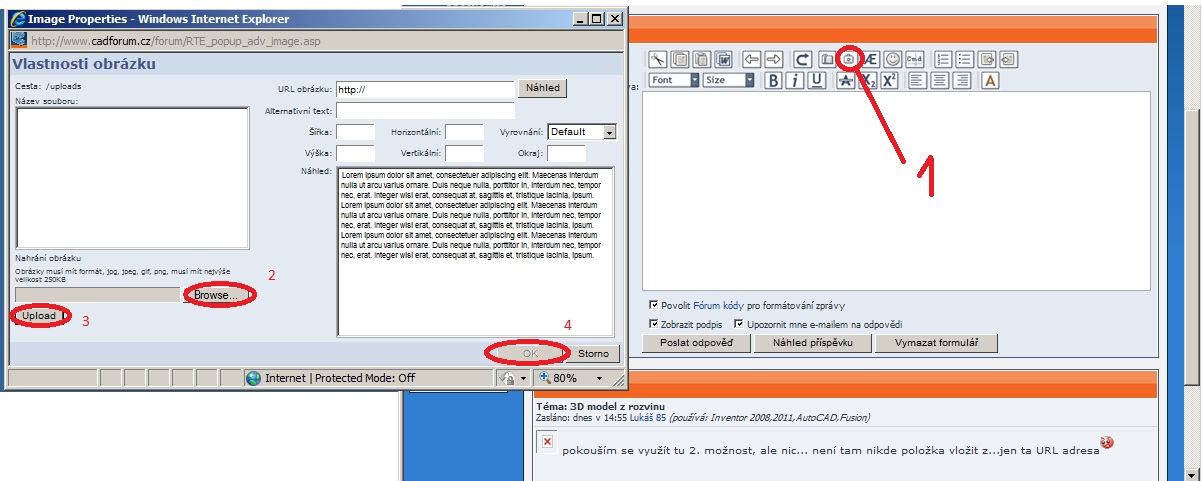

a nebo při vkládání příspěvku je ikonka vložit obrázek (viz. obr. přiložen)
 tam vyberete kde máte uložený obrázek a dáte upload (nahrání) na server a potom až se nahraje dáte ok a bude vidět v příspěvku.
------------- Vojtěch Visingr |
Odeslal: Lukáš 85
Datum odeslání: 14.lis.2011 v 14:55
 ------------- Lukáš 85 |
Odeslal: hoboj
Datum odeslání: 14.lis.2011 v 15:18
zde posílám návod. Podle návodu by Vám to mělo jít.
 ------------- Vojtěch Visingr |
Odeslal: Vladimír Michl
Datum odeslání: 14.lis.2011 v 15:19
|
Použijte prosím tlačítko "Odpov." (tedy plná odpověď), ne formulář "Rychlá odpověď" pod příspěvkem. Možnost uploadu je tam rozšířena. ------------- Vladimír Michl (moderátor) ARKANCE CZ - https://arkance.world - arkance.world (podpora viz helpdesk.arkance-systems.cz) |
Odeslal: Lukáš 85
Datum odeslání: 14.lis.2011 v 15:22
 ------------- Lukáš 85 |
Odeslal: hoboj
Datum odeslání: 14.lis.2011 v 17:17
|
Tohle bych udělal přes plochy. A tímto rozvinutým náčrtem bych to obalil. Nevím přesně jak se ta funkce jmenuje, ale podívám se a dám vědět. ------------- Vojtěch Visingr |
Odeslal: hoboj
Datum odeslání: 14.lis.2011 v 17:31
|

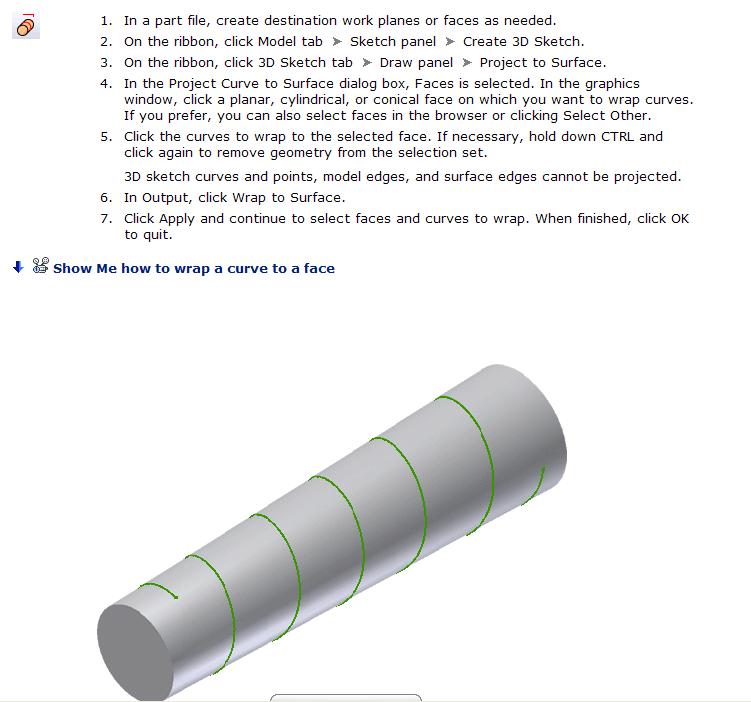

Tak jsem to našel. Je to k tomu i v helpu video. Zkuste podle toho. Mám to anglicky, tak doufám, ze to bude stačit. přikládám obr.  ------------- Vojtěch Visingr |
Odeslal: Lukáš 85
Datum odeslání: 15.lis.2011 v 07:38

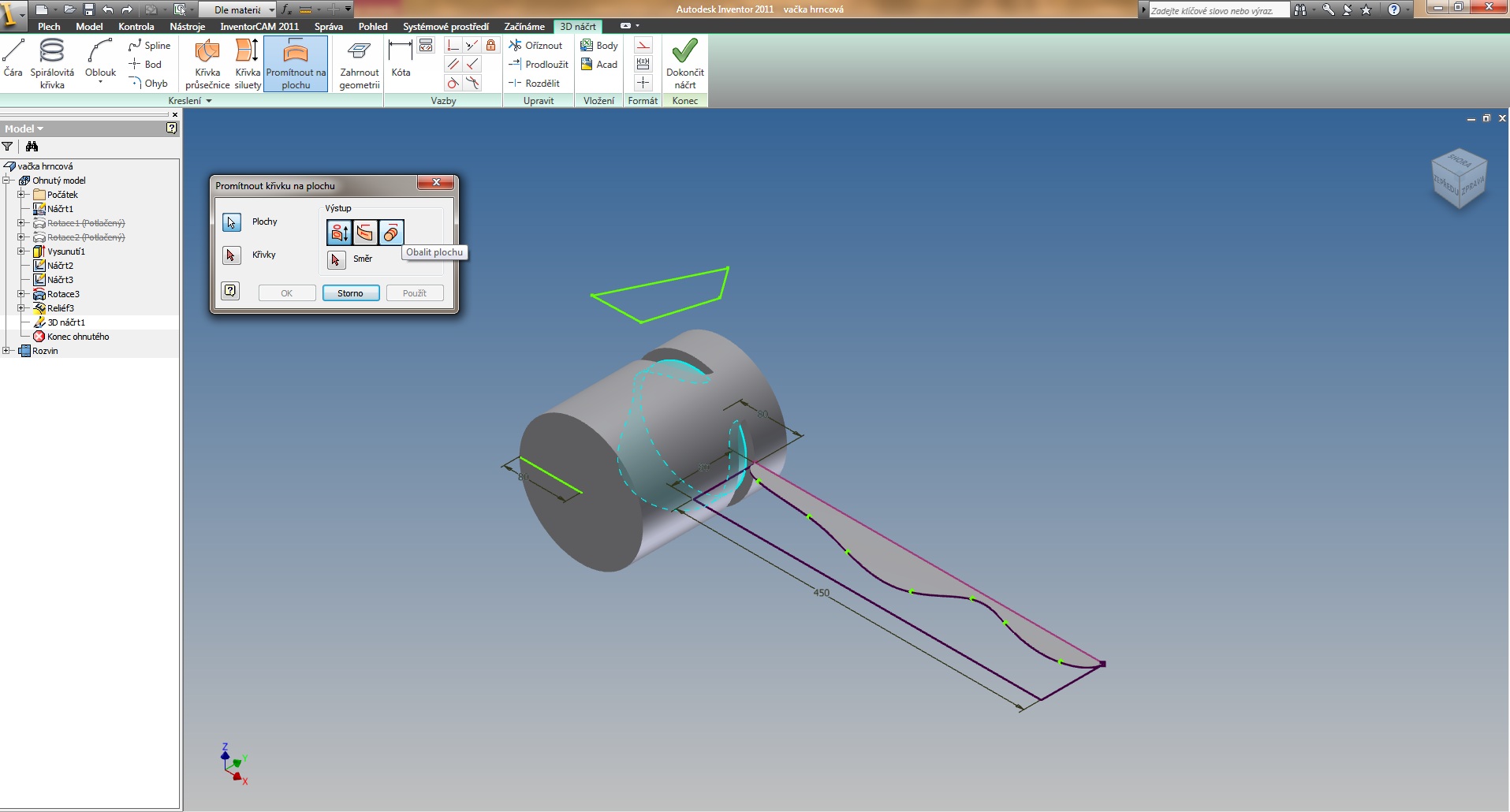

Děkuju, tak jsem to našel v českém prostředí. nyní budu testovat funkčnost a vhodnost pro mé použití. ------------- Lukáš 85 |
Odeslal: Lukáš 85
Datum odeslání: 15.lis.2011 v 07:42

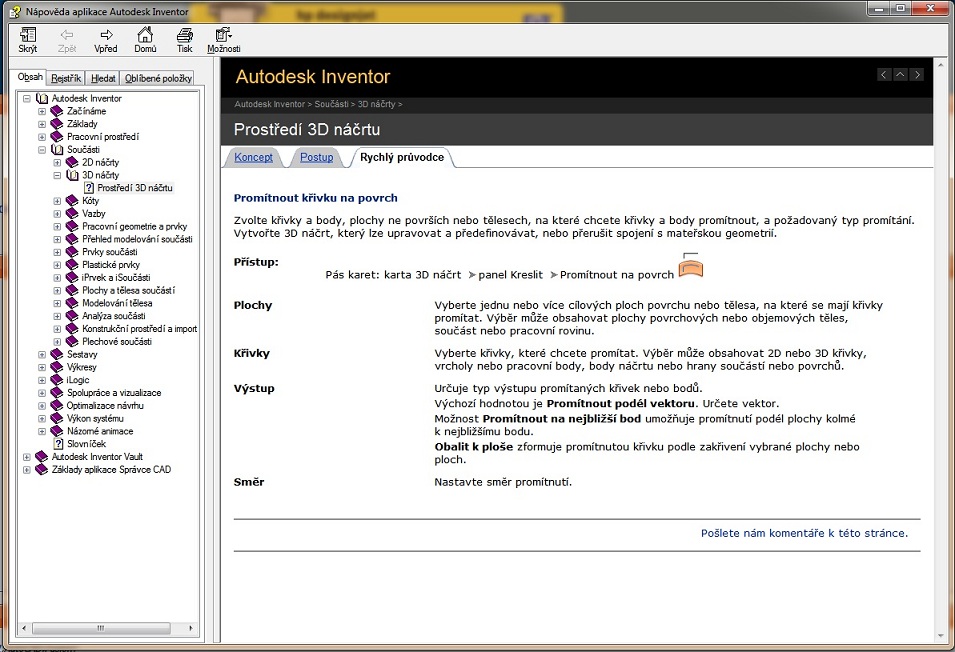

Ještě přikládám nápovědu k danému tématu ------------- Lukáš 85 |
Odeslal: hoboj
Datum odeslání: 15.lis.2011 v 07:55
|
A k čemu to vlastně potřebujete? Ptám se ze zajímavosti. ;) ------------- Vojtěch Visingr |
Odeslal: Lukáš 85
Datum odeslání: 15.lis.2011 v 08:37
|
Máme 2D výkres hrncové vačky a rádi bychom z něj vytvořili 3D model. Za prvé se opět něco ,,nového" naučíme a za druhé to možná využijeme jako podklad pro CAM. Je to součást firemní filosofie abychom byli co nejvíce soběstační a co nejméně podobné věci kooperovali. ------------- Lukáš 85 |
Odeslal: Martin Rebenda
Datum odeslání: 15.lis.2011 v 08:53
|
Všechno dělat nemůžete, nechte taky vydělat jiným, upravte strategii . ------------- Martin Rebenda |
Odeslal: Lukáš 85
Datum odeslání: 15.lis.2011 v 09:11
|

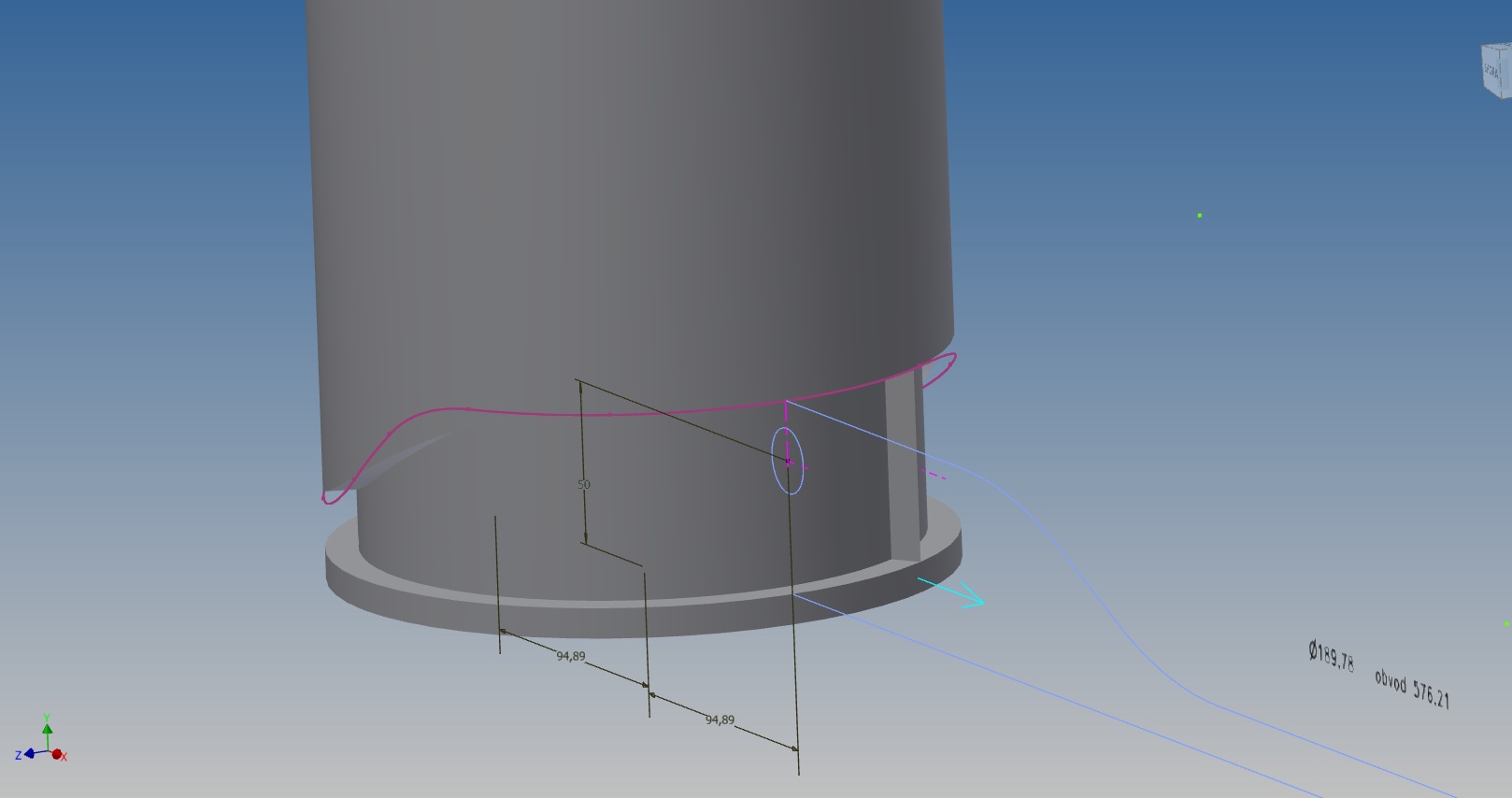

Rádi bychom, ale vzhledem k situaci je to problematické. Jinak zpět k tématu. Podařilo se mi promítnout křivku na povrch, ale co dál? Zkoušel jsem nástroj ROZDĚLIT, ale to mi stále hlásí chybu. Použil jsem tedy již odzkoušenou metodu RELIÉF. To se povedlo, jen jsem přišel na to, že vytvořená křivka reliéfem NEodpovídá promítnuté křivce na povrchu z 3D náčrtu. Nevím tedy, která platí   ------------- Lukáš 85 |
Odeslal: flesar
Datum odeslání: 15.lis.2011 v 09:17
| Mohla by vám pomoci podobná http://www.cadforum.cz/forum/forum_posts.asp?TID=12288&KW= - diskuse . |
Odeslal: hoboj
Datum odeslání: 15.lis.2011 v 09:25
|
zkusil bych to udělat takhle:
1. promítnout křivku na hřídel 2. z promítnuté křivky udělat plochu
3. použít nástroj thicken/ offset (v ribonu plochy) a vybral bych danou plochu
4. nastavit rozměr (tloušťku) ------------- Vojtěch Visingr |
Odeslal: Lukáš 85
Datum odeslání: 15.lis.2011 v 09:30

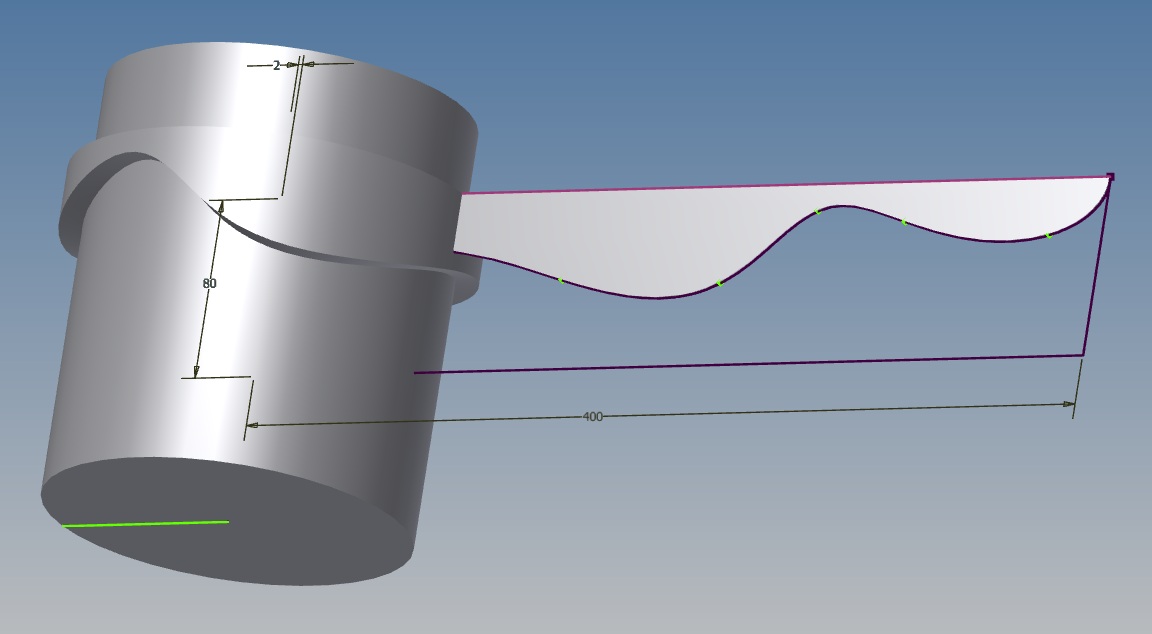

Děkuji...pro představu, potřebuji vytvořit vačku dle obrázku ------------- Lukáš 85 |
Odeslal: Lukáš 85
Datum odeslání: 15.lis.2011 v 09:47

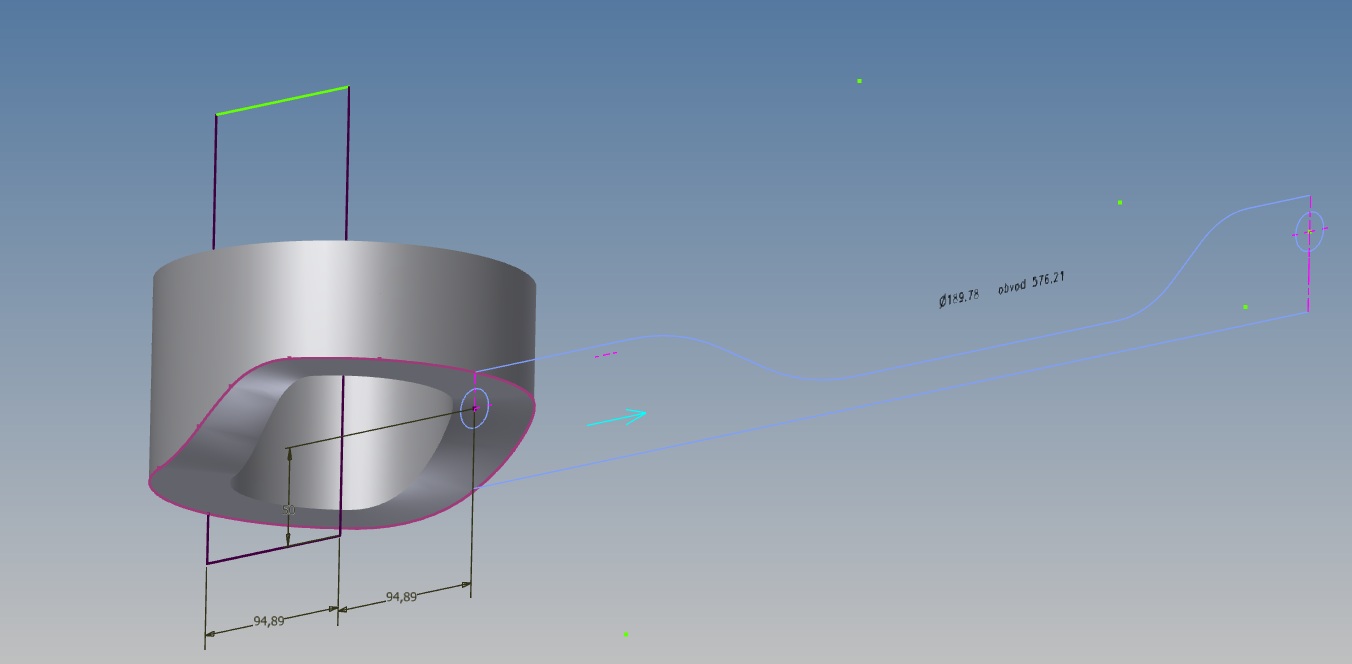

tak pánové, hotovo. stačilo si trochu pohrát s nástrojem refiéf, respektive jeho orientací. Když jsem ji obrátil, tak již kivka odpovídá křivce z 3D náčrtu. ještě model učešu a je to. Všem mnohokrát děkuji. ------------- Lukáš 85 |
Odeslal: hoboj
Datum odeslání: 15.lis.2011 v 09:47
přikládám obrázek. Potom by se to muselo vytvořit další plocha, která by potom ořezala tu hřídel podle profilu.
 ------------- Vojtěch Visingr |
Odeslal: hoboj
Datum odeslání: 15.lis.2011 v 09:54
Tak to je super, že se povedlo
ještě můžete popsat přesný postup tvorby pro ostatní uživatele.  ------------- Vojtěch Visingr |
Odeslal: Lukáš 85
Datum odeslání: 15.lis.2011 v 11:13
A jako třešničku na pomyslném dortu úspěchu přikládám vizualizaci z Inventor Fusionu. ------------- Lukáš 85 |
Odeslal: hoboj
Datum odeslání: 15.lis.2011 v 11:48
|
Ještě poprosím o ten Váš postup. A koukal jsem, že by to šlo i přes automatické vytvoření pomocí generátoru.
