Téma: Tažené U po trajektorii
Odeslal: dusek
Předmět: Tažené U po trajektorii
Datum odeslání: 06.led.2012 v 10:05
|
Dobrý den, mám takový problém. Mám vytvořený profil U, který je vytvořen ohnutím plechu. Tento profil je vytažen po trajektorii, která se jednou lomí cca o 20°. S vytvořením tažení není problém. Pokud ale potřebuji vytvořit rozvin, tak už je problém. Je mi jasné, že je potřeba profil v místě ohybu nějak "nastřihnout". Zkoušel jsem 4 postupy, z nichž jsem se dvěma dostal k cíli, ale výsledek nebyl přesně takový jaký bych si představoval. Nemáte někdo s tímto zkušenosti? Nevíte někdo nějaký postup? Díky V.D. ------------- Václav Dušek |
Odpovědi:
Odeslal: hoboj
Datum odeslání: 06.led.2012 v 11:40
|
Přiložte prosím obrázek ;)
Profil se nemusí pokaždé nastřihnout.
------------- Vojtěch Visingr |
Odeslal: dusek

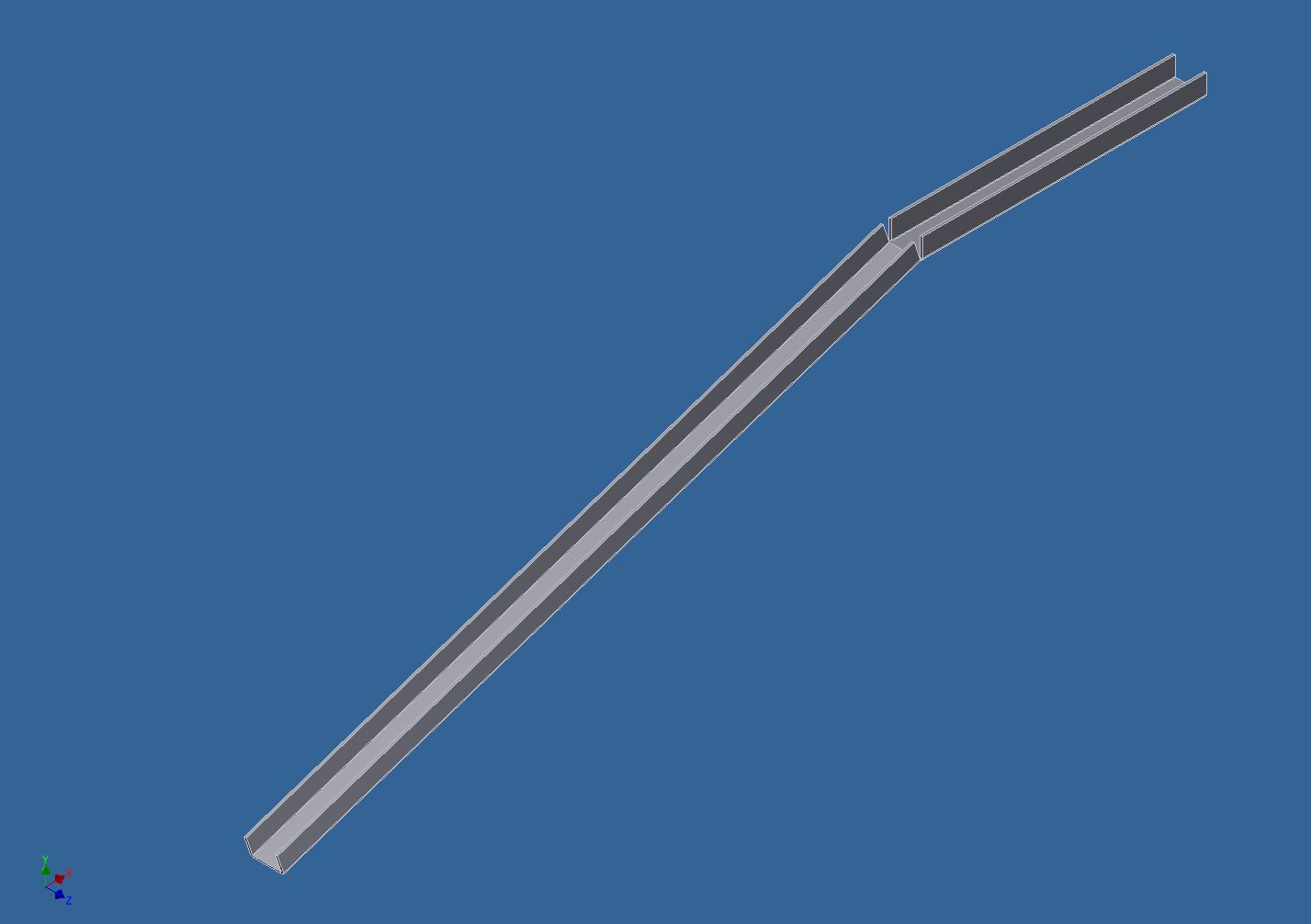

Datum odeslání: 06.led.2012 v 13:18
------------- Václav Dušek |
Odeslal: dusek
Datum odeslání: 06.led.2012 v 13:19
|
Nastřižení bylo myšleno obrazně, v míste ohybu se musí udělat přesušení materiálu, jinak by to bylo i nevyrobitelné.
------------- Václav Dušek |
Odeslal: hoboj
Datum odeslání: 06.led.2012 v 13:28
|
pokud vím, tak tohle nepřevedete do rozvinu. Nemusím mít ale pravdu.
Udělal bych nejdříve jeden profil, který by byl v tom úhlu a potom ten druhý. A nebo tohle pomyslně odříznout jednu část, udělat rozvin a potom druhou část. A nebo by to šlo udělat pouze polovinu toho profilu a potom dát rozvin a ten rozvin potom akorát ozrcadlit, ale to chce zkusit ;) ------------- Vojtěch Visingr |
Odeslal: hoboj
Datum odeslání: 06.led.2012 v 13:40

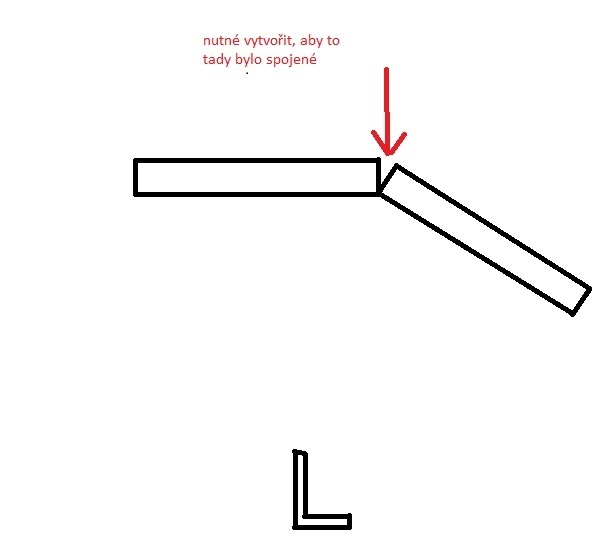

myslím, že by to mohlo jít, přikládám obr. je z malování, tak se nelekněte
nakreslit profil, aby byl takto spojený a stačí pouze polovina, dále bych pokračovat, že bych použil funkci Rip a potom bych zvolil celou plochu a ukázal bych tam kam smiřuje červená špka na obrázku a potom bych zkusil rozvin a mohl by se povézt. Nemám teď čas to zkoušet, ale doma na to dyžtak mrknu
  ------------- Vojtěch Visingr |
Odeslal: flesar
Datum odeslání: 06.led.2012 v 14:49
|
Nepoužívejte tažení. Nejprve bych jako profilový ohyb vytvořil dno a k němu dodělal lemy. |
Odeslal: dusek
Datum odeslání: 07.led.2012 v 10:21
|
to Flesar: Díky, přesně toto jsem myslel a potřeboval, jen místo lemu jsem použil funkci Obruba. Díky  ------------- Václav Dušek |
