Téma: Dotaz válečkový dopravník
Odeslal: nois
Předmět: Dotaz válečkový dopravník
Datum odeslání: 18.led.2012 v 21:31
| Dobrý den, měl bych dotaz. Právě dělám do školy válečkový dopravník se zatáčkou a mám problém s vyvrtáním děr v bočnici v místech kde je profil zakulacen do zatáčky. Poradil by mě někdo jak tam udělat díru ? Předem děkuji za odpovědi, po případně se omlouvám jestli tu takový dotaz už je. |
Odpovědi:
Odeslal: Lestr
Datum odeslání: 19.led.2012 v 07:18
|

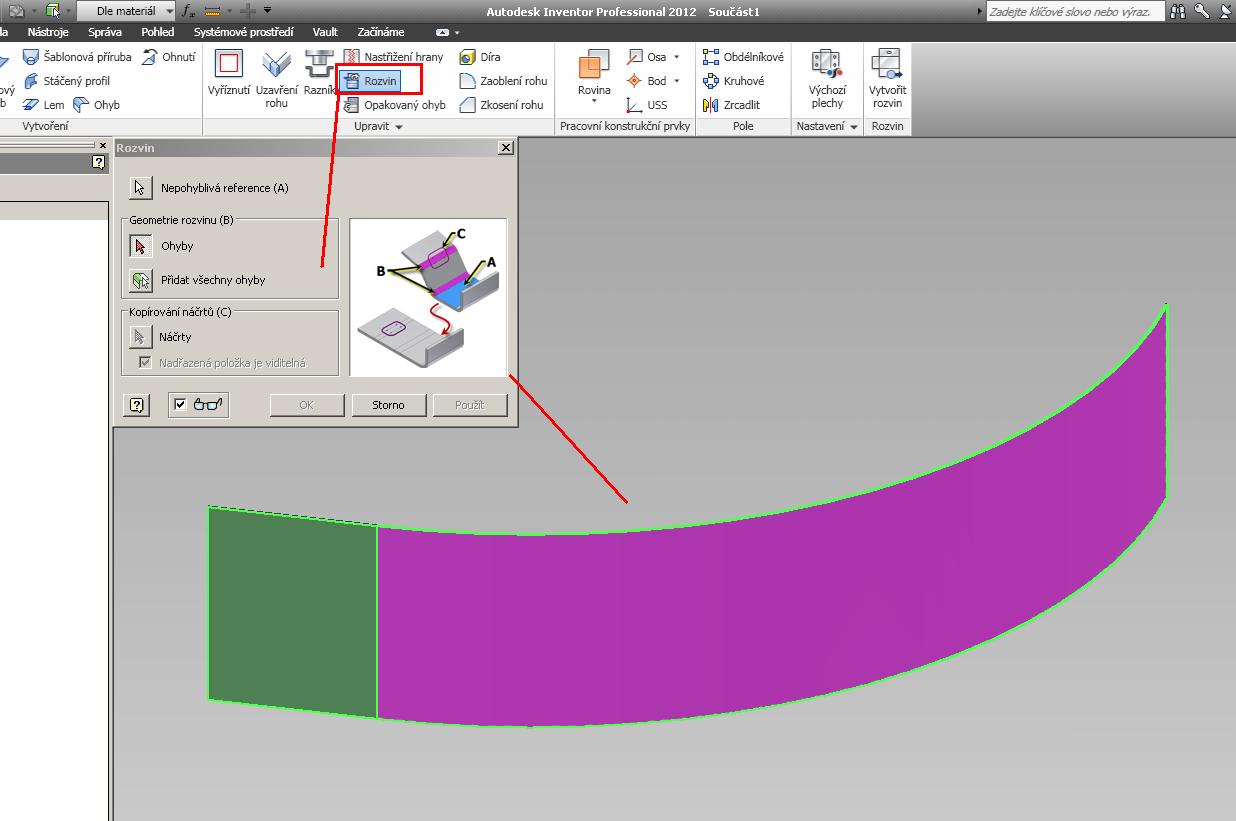

Bočnice je z plechu. Taky jsem to kreslil a díry jsem udělal tak, že jsem si plech udělal v postupném rozměru viz. obrázek. Prostě na ten rádius jsem udělal delší abych měl za obloukem alespoň nějakou rovnou plochu, díky které by šel udělat ten rozvin.......
Když bys neudělal tento postup, tak se otvory dají dělat pomocí tečných rovin na oblouk ....  -------------  Lestr Autodesk Inventor Professional 2022 Autodesk Vault Professional 2022 |
Odeslal: dusek
Datum odeslání: 19.led.2012 v 08:09

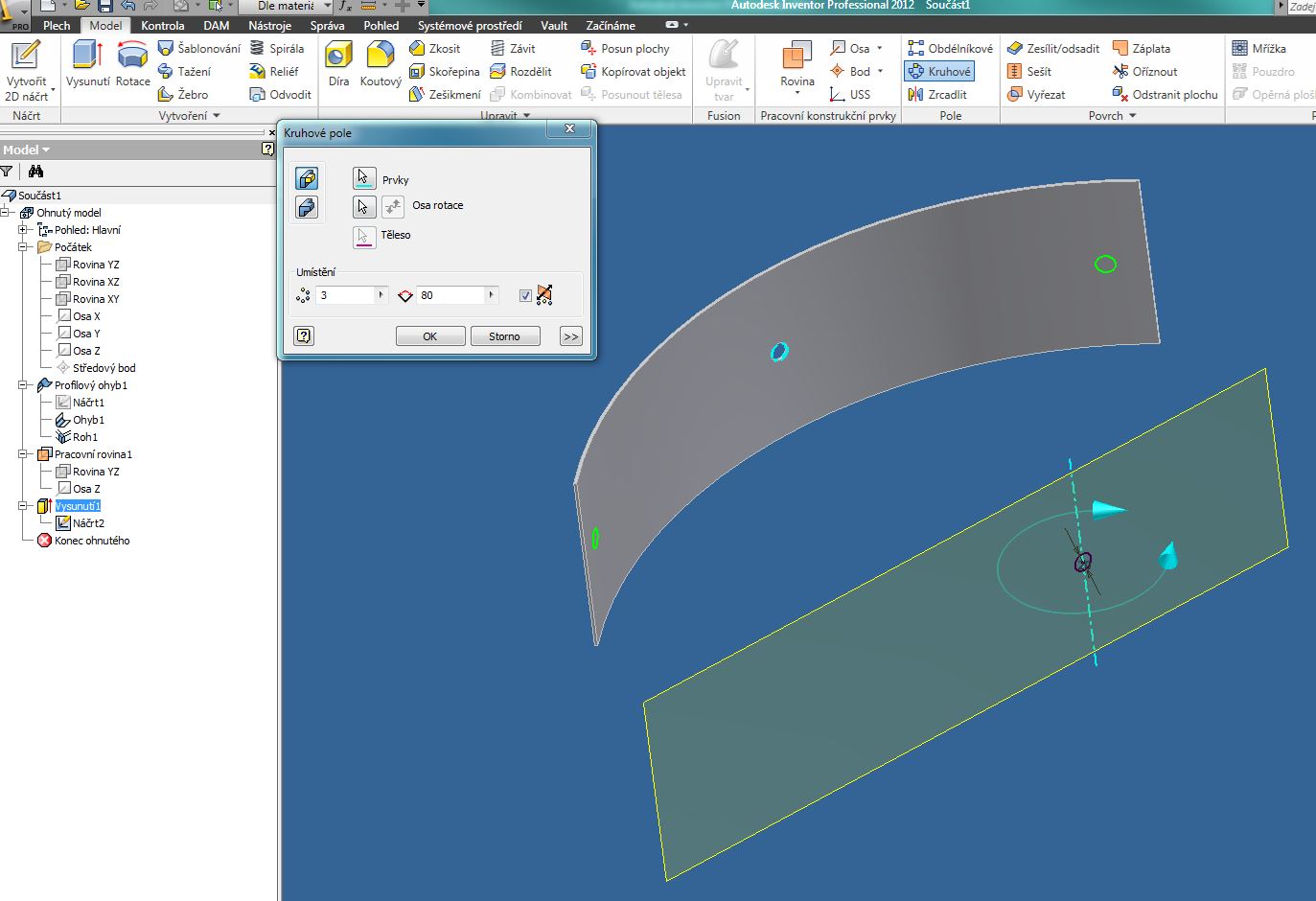

vytvořil bych si pomocnou rovinu pod úhlem, na té rovině bych vytvořil otvor pro šroub, pokud je potřeba v oblouku víc otvorů, použil bych příkaz Kruhové pole. Pro názornost přikládám obrázek. ------------- Václav Dušek |
Odeslal: kosulic
Datum odeslání: 19.led.2012 v 09:53
|
Díru do bočnice bych dělal vždy přes rovinu tečně k oblouku bočnice. Pak jde udělat do díry i osa a nejsou problémy s vazbením v sestavě. Díra tvořená v rozvinu jde také udělat, ale pak na ni nejde v sestavě vytvořit vazba.
 http://www.cadforum.cz/forum/uploads/20120119_095342_Bočnice.ipt - uploads/20120119_095342_Bočnice.ipt Vždy dělejte na koncích oblouku rovné části (třeba 0,1mm), aby šel plech rozvinout.
|
Odeslal: dusek
Datum odeslání: 19.led.2012 v 10:15
|
... plech jde rozvinout i bez rovnych částí ...
------------- Václav Dušek |
Odeslal: kosulic
Datum odeslání: 19.led.2012 v 10:31
|
Ano, máte pravdu, plech jde rozvinout i bez rovných částí. |
Odeslal: nois
Datum odeslání: 19.led.2012 v 14:34
| Díky moc za rady, ani nevíte jak jste mi pomohly :) |
Odeslal: Lestr
Datum odeslání: 19.led.2012 v 18:19
Ano to je jistojistě pravda, ale v obyčejném příkazu rozvin se vytvořené prvky nepromítnou do zpět ohnutého dílu !!!! Problém s vytvořením otvorů v ohlém prvku navíc je, že když pak tento díl rozvinete, tak jsou otvory šikmo ! a pro potřeby laseru je tento rozvin k ničemu. Už jsem toto řešil s helpdeskem ve verzi 2011 cca před rokem. Další výhodou vytvoření otvoru v postupném rozvinu je také následné vazbení šroubů do těchto děr ....... ------------- Lestr Autodesk Inventor Professional 2022 Autodesk Vault Professional 2022 |
dusek napsal(a):Odeslal: Lestr
Datum odeslání: 19.led.2012 v 18:21
jinak s návrhem dopravníků mám docela zkušennosti a v případě potřeby písni zprávu. ------------- Lestr Autodesk Inventor Professional 2022 Autodesk Vault Professional 2022 |
Odeslal: kosulic
Datum odeslání: 20.led.2012 v 08:46
|
Když dělat prvky v rozvinutém stavu, tak samozřejmě v postupném rozvinu a pak znovu díl opakovaně ohnout. Otvor vytvářený v ohlém prvku opravdu v rozvinu není kružnice. Ale nikdy s tím nebyl na laseru problém. Pálíme externě. Zkusím se zeptat dodavatele, jestli to musí upravovat.
Prosím u vysvětlení nebo ukázku vazvení šroubů na díru vytvořenou v postupném rozvinu. Rád se přiučím.
|
Odeslal: nois
Datum odeslání: 21.led.2012 v 13:07
| Mam další problém s vazbami, mam to dělané přes tečnou rovinu a kruhové pole,vazby se mi nechcou chytit. Bočnice mám tažené z profilu L to je asi taky problémem ? |
Odeslal: Lestr
Datum odeslání: 23.led.2012 v 07:17
|
to je to o čem jsem mluvil - následné vazbení na takto udělané otvory. Např. šroub pro spojení bičnic atd ....
K tomu pálení - je pravda že někdy když bylo málo času tak jsem otvory vytvářel taky pomocí rovin již do zaobleného profilu a po rozvinu byl otvor "šišatý" pouhým okem ale neviditelným, ale řešil jsem to tak že jsem otvor udělal o něco větší cca 1mm a poté mi ta minimální "šišatost" nevadila protože vlastně otvor pro šroub byl s větší vůlí.
To vazbení sem dám ..
------------- Lestr Autodesk Inventor Professional 2022 Autodesk Vault Professional 2022 |
Odeslal: kosulic
Datum odeslání: 23.led.2012 v 08:44
|
Pro vazbu je nutné do první díry udělat osu. Vazbu na osu a pak tečně k bočnici. Zbytek udělat polem. Pokud se například používá kuželový váleček do zatáčky, tak je nutno dělat vazby přes roviny. |
