Jak vytvořit geometrii-prosím poraďte
Vytištěno z: CAD Fórum
Kategorie: Autodesk - stavebnictví, strojírenství, CAD/GIS
Název fóra: Inventor
Popis fóra: Otázky k programům Autodesk Inventor Professional, Product Design & Manufacturing Collection, Factory Design; digitální prototypy
URL: https://www.cadforum.cz/forum/forum_posts.asp?TID=15033
Datum vytištění: 13.čer.2026 v 14:12
Téma: Jak vytvořit geometrii-prosím poraďte
Odeslal: Angel
Předmět: Jak vytvořit geometrii-prosím poraďte
Datum odeslání: 28.dub.2012 v 18:56

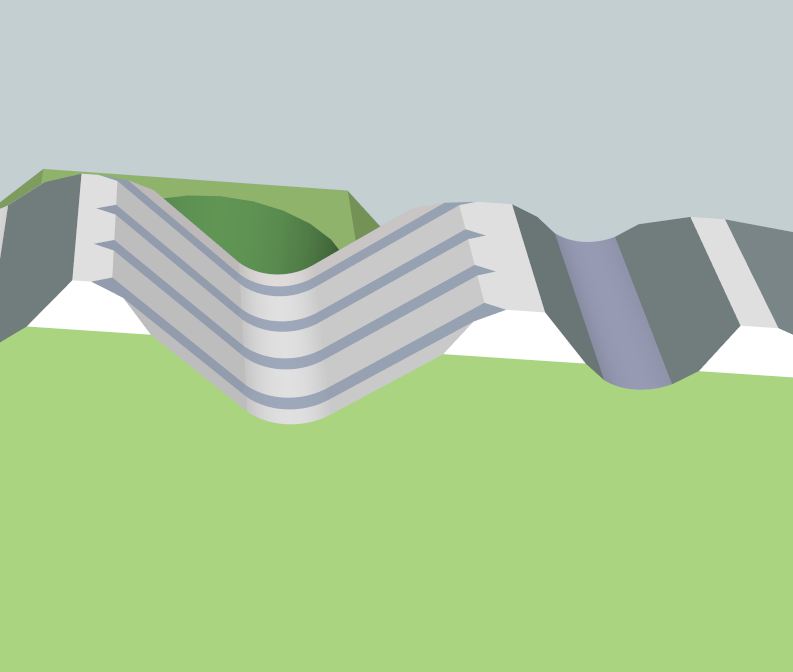

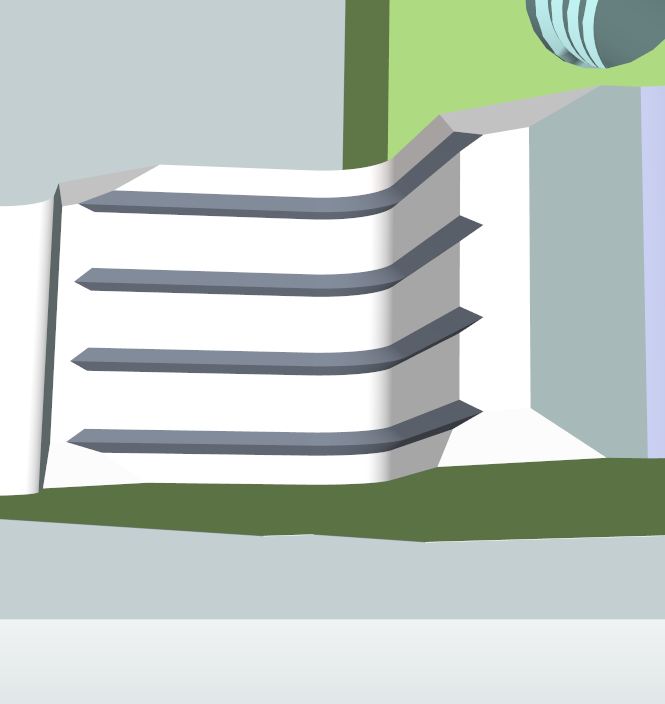

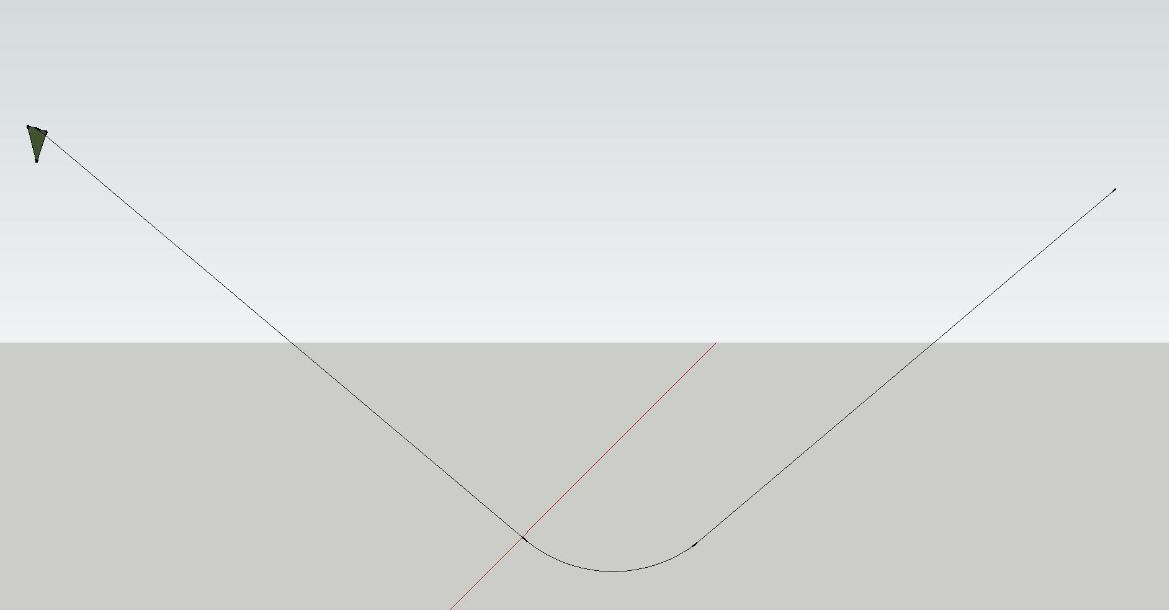

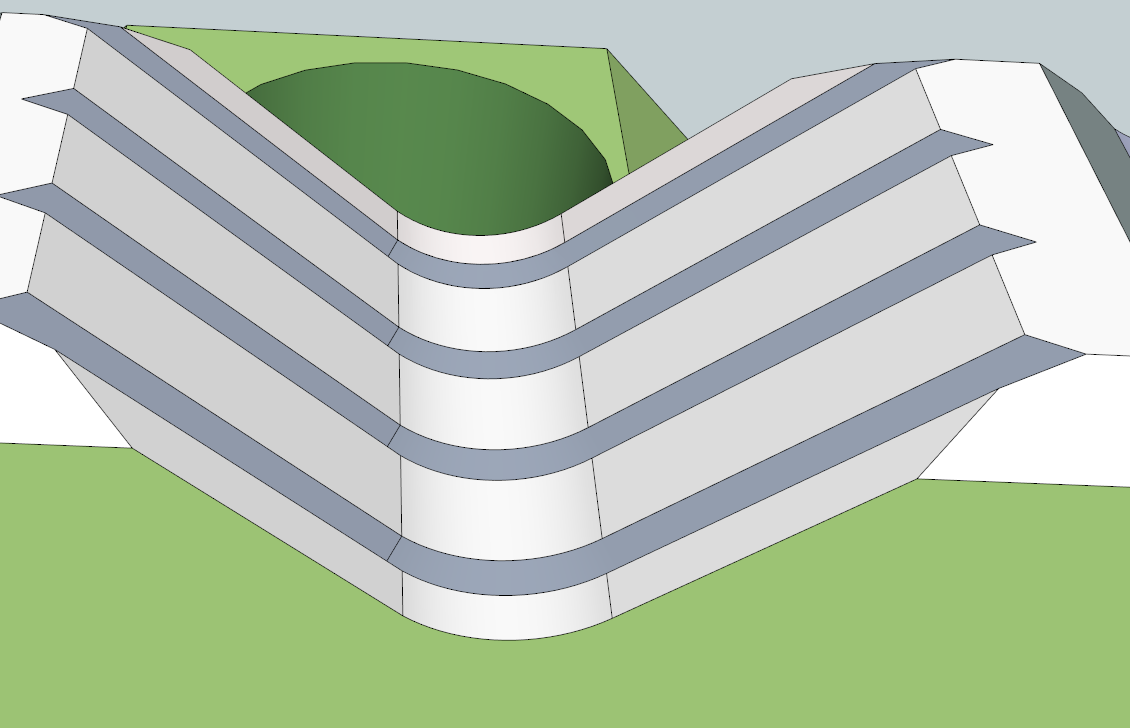

Ahoj jsem začátečník v Inventoru,tak bych moc poprosil někoho zkušenějšího o radu a o pomoc  Snažím se v Inventoru vytvořit toto:    V google sketchup to jde naprosto bez problému,vytvořím si v jedné rovině 2 úsečky a pak v protější rovině trojuhelník,následně tažením po geometrii vytvořím celý profil.  Ale Inventor pochopitelně umožňuje práci jen v jedné rovině,tudíž tady to takhle nejde  Zkuste mi prosím někdo poradit,jsem opravdu uplný začátečník a nemohu se hnout z místa. Díky za pomoc. |
Odpovědi:
Odeslal: VlJanecek
Datum odeslání: 29.dub.2012 v 11:30
|

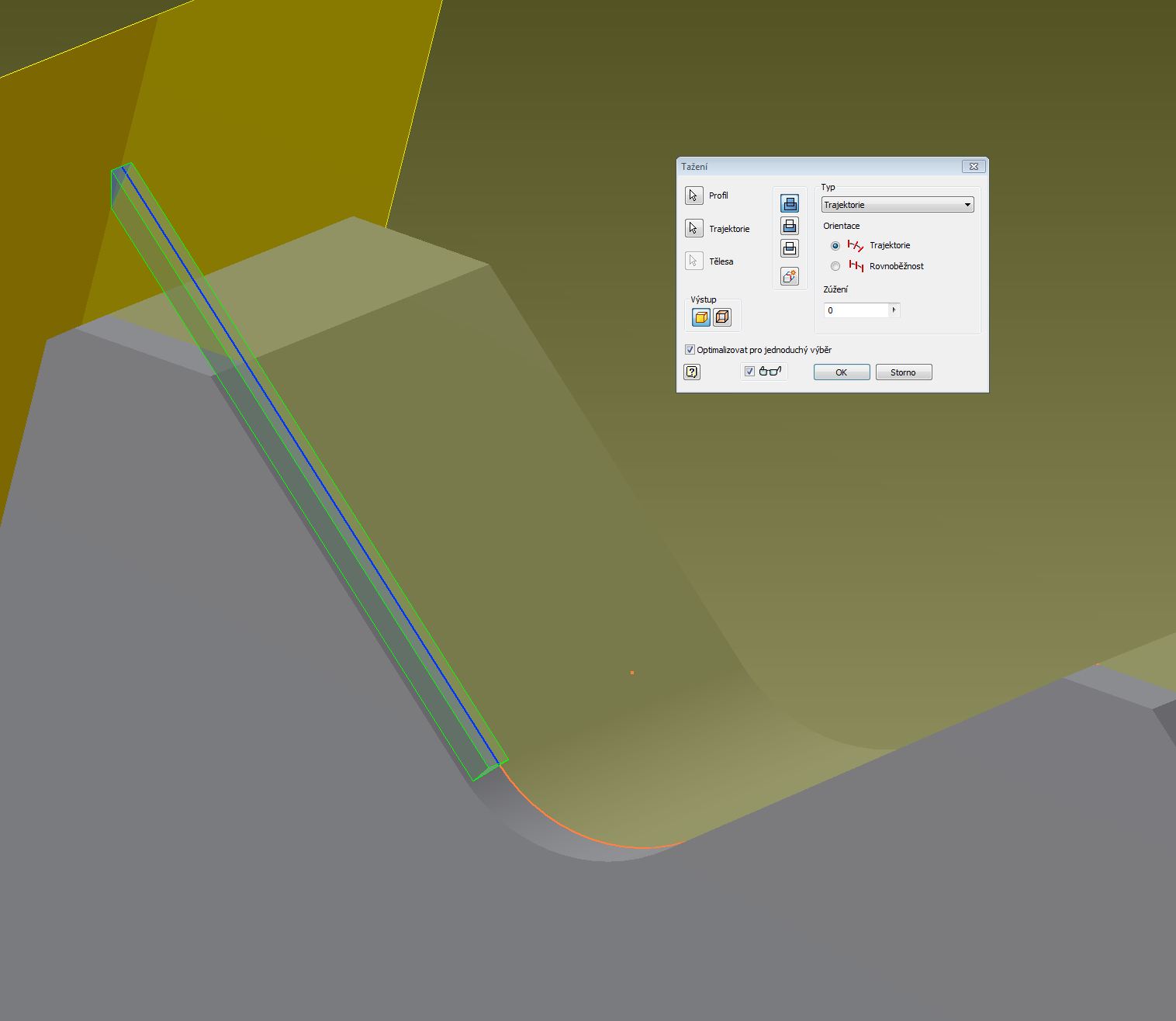

Proč si myslíte že Inventor umí práci jen v jedné rovině? To by toho moc vymodelovat nešlo. Nebojte se že by něco co jde ve Sketchupu, nešlo vymodelovat v Inventoru. Nevím co přesně máte pro ten model zadáno, ale zkuste v Inventoru použít taky funkci Tažení. Potřebuje profil a 3D křivku po které se má profil pohybovat. V helpu máte ukázky. |
Odeslal: Angel
Datum odeslání: 29.dub.2012 v 22:01
|
Ano jenže sketchup Vás alespoň neterorizuje tím,že by vás nutil používat současně jen jednu rovinu (náčrt) jako tady!!!!! Prosím nějaký konkrétnější návod,já už na to fakt nemám  Celej den se s tim morduju a nejde to. Dělám to nějak takhle: 1)Vytvořím si pomocnou čáru od okraje 2)pomocí ní si vytvořím pracovní rovinu 3)dám vytvořit 2d náčrt 4)Promítnutí geometrie 5)vytvořím další rovinu a v ní vytvořím trojuhelník 6)Zkouším po vytvořené geometrii táhnout ten trojuhelník,to pochopitelně nejde! Nemůžu ani přebytečné čáry/roviny odmazat,prostě nic...   |
Odeslal: zdenek.trcka
Datum odeslání: 30.dub.2012 v 11:59
|

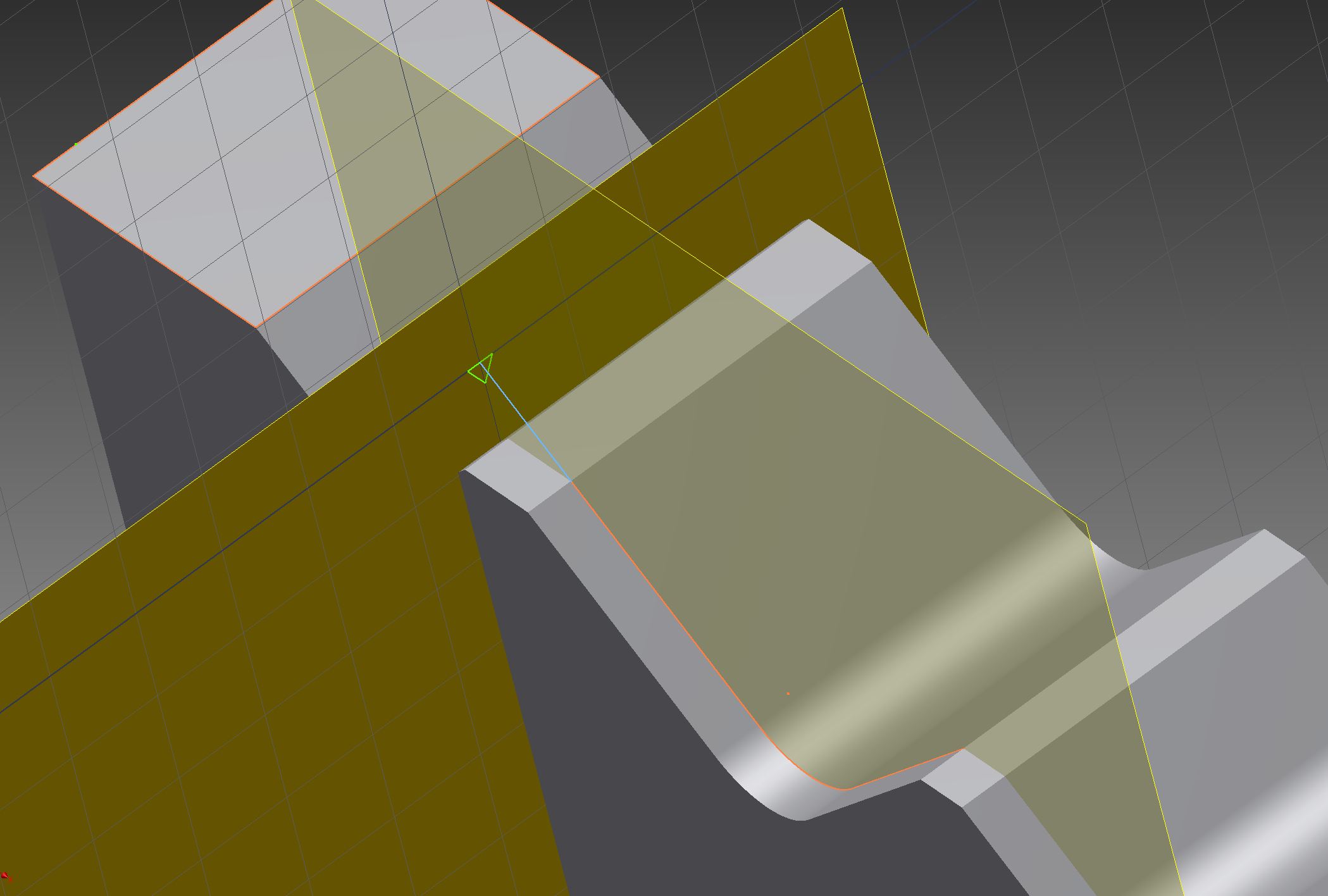

Zdravím, do začátku jen upozornění Inventor umožňuje používat několik náčtů najednou. Pokusim se Váš problém popsat na kvádru jelikož neznám další návazné plochy: 1. otevřít nový soubor (nevim jak to máte pojmenovaný).ipt 2.v prvním náčrtu jsem nakreslil obdélník (rozměry které potřebujete) a vytáhnul na potřebnou šířku funkcí vysunutí. 3.funkcí Vytvořit 2d náčrt vytvořím na boku krychle náčrt ve kterém vytvořím geometrii "vykousnutí" a opět vytáhnu (nepoužiju sjednocení, ale rozdíl s vymezením vše na obě strany) 4. nyní mám hotový záklaní tvar tělesa 5.nyní kliknu na plochu na které je "vykousnutí" a dám funkci Vytvořit 2d náčrt 6. nyní označím všechny přímky a křivky v náčrtu a změním je na konstrukční funkcí Konstrukční 7.teď pomocí čar a oblouků vytvořím "trajektorii" (trajektorie na obou stranách musí končit s hranou kvádru) po které poté potáhnu profil po vytvoření dám přes pravé tlačítko Dokončit náčrt 8. na plochu kvádru kolmou na vytvořený náčrt vytvořím další náčrt pomocí funkce Vytvořit 2d náčrt 9. pomocí funkce Promítnutí geometrie promítnu nejvyšší bod trajektorie do náčrtu (stačí vybrat funkci a kliknout na nevyšší bod) z tohoto bodu vedu čáru rovnoběžně s horní hranou kvádru přbližně do konce hrany. Pod touto čarou vytvořím potřebný profil tak, aby se dotýkal vytvořené hrany (stačí jeden zbytek profilů doděláme později) 10. poté dáme přes pravé tlačítko Dokončit náčrt 11.nyní funkcí Tažení klikneme na profil a trajektorii (opět změníme sjednocení na rozdíl) a dáme OK, vyskočí tabulka o tom že trajektorie neprotíná profil, ale v našem případě to nevadí takže dáme ano 12. nyní pomocí funkce Obdélníkové pole vytvoříme vytvoříme ostatní "drážky" 13. jako prvek použijeme prvek Tažení1 v levém sloupci, poté poté v okýnku Obdélníkové pole klikneme na Ikonku šipky, která je pod náznem Směr1 a označíme horní hranu kvádru nyní se aktivují políčka kde zadáme počet a rozteč drážek a dáme OK 14. mno a máme hotovo  Jestli bude stim dál problém klidně napiš do vlákna nebo přímo mě zprávu  Poznámka pro rejpaly, že ten návod stojí za starou belu a že nefunguje na všechno: NAPIŠTE LEPŠÍ   |
Odeslal: Cheff
Datum odeslání: 30.dub.2012 v 14:08
|
Nebo bych použil použít 3D náčrt
Tedy 1) Zapnu si 3D náčrt (šipka u klasického náčrtu) 2) nakreslím trajektorii na odečtení daného profilu (můžu použít i referenční plošky u osového kříže... - prostě se s tím nějak poperu ;-) - je trošku svéhlavý, ale s pomocí Helpu, se snad zadaří... - teď mě napadá, jestli je pouzitelná již hotová hrana stačí jí napromítat do 3D náčrtu a nemusím nic kreslit (trochu háklivé na pozdější úpravy) 3) vytvořím si rovinu kolmou na vytvořenou křivku 3D náčrtu (kliknu na úsečku 3D náčrtu a pak koncový bod) 4) na tuto rovinu nakreslím odečítanou geometrii 5) funkcí tažení odečtu 6) Polem prvku získám patřičné množství drážek |
Odeslal: Angel
Datum odeslání: 30.dub.2012 v 20:25
Zkusím to zítra,ale taky u většiny věcí nevím o čem je řeč..Mám prostě silné návyky ze sketchup a tady to je naprosto o něčem uplně jiném  Jak si to mám nastavit ten 3D náčrt aby se mi čáry "přichytávali" k jednotlivým osám? Dát nějakou vazbu?? |
zdenek.trcka napsal(a):Odeslal: Angel
Datum odeslání: 03.kvě.2012 v 17:02
|
Tak včera v noci se konečně trochu zadařilo.Sice jsem na to přišel víceméně sám,ale co už.. Na Vás zkušené a ostřílené konstruktéry bohužel nemám Zkusím trochu popsat svoje postřehy. 1)Vytvořil jsem si "PRACOVNÍ ROVINU" a na ní 2D náčrt 2)Dal jsem "PROMÍTNUTÍ GEOMETRIE" a označil "vykousnutí",tedy 2 čáry a rádius. (Teď problém,který mi dal velice zabrat! Po této geometrii není možné tažením vést trojúhelník! Pořád to psalo nějaké hlášky o neuzavřené křivce a nešlo mi to uzavřít ani příkazem "UZAVŘÍT SMYČKU"! Vyřešil jsem to tak,že jsem si odmazal nejdříve 2 "PROMÍTNUTÉ" čáry a ručně je nakreslil znovu. Pak jsem si odmazal i ten "PROMÍTNUTÝ" rádius a znovu ho ručně nakreslil. Povedlo se!!! Po této geometrii je už možné tažením vést trojúhelník! ) 3) Vytvořil jsem si "ROVINU" na kterou jsem nakreslil trojúhelník 4)Funkce "TAŽENÍ" a nastavit "ROZDÍL" Drážka je konečně hotová!Teď to samé ještě 4x  Jediná věc co se mi nepodařila uspokojivě vyřešit byla,že jsem nevěděl jak se zbavit těch vytvořených "ROVIN" . Když jsem je chtěl vymazat tak se mi vymazaly i ty drážky. Tak jsem to vyřešil,že jsem pravým tlačítkem myši dal odškrtnout "Viditelnost". Mám strach aby mi to nedělalo bordel až budu ve FutureCAM zkoušet vygenerovat program pro CNC. Vy tady asi z toho rostete,ale holt jsem jenom samouk a všechno se učím sám Kdyby někdo chtěl podívat se a zhodnotil mi můj model,budu jedině rád! Napište mi soukromou zprávu a já Vám pošlu odkaz na stažení. Tady je zatím obrázek: http://i49.tinypic.com/v4c45k.jpg ------------- Zeptáš-li se, budeš 5 minut vypadat jako blbec. Nezeptáš-li se, budeš blbcem po celý život. |
Odeslal: maiklss
Datum odeslání: 03.kvě.2012 v 18:21
| Proč to samé? stačí dat pole prvku:) |
