Téma: Rozvin plechu

Odeslal: geniuss
Předmět: Rozvin plechu
Datum odeslání: 18.lis.2012 v 22:00

Dobry den,

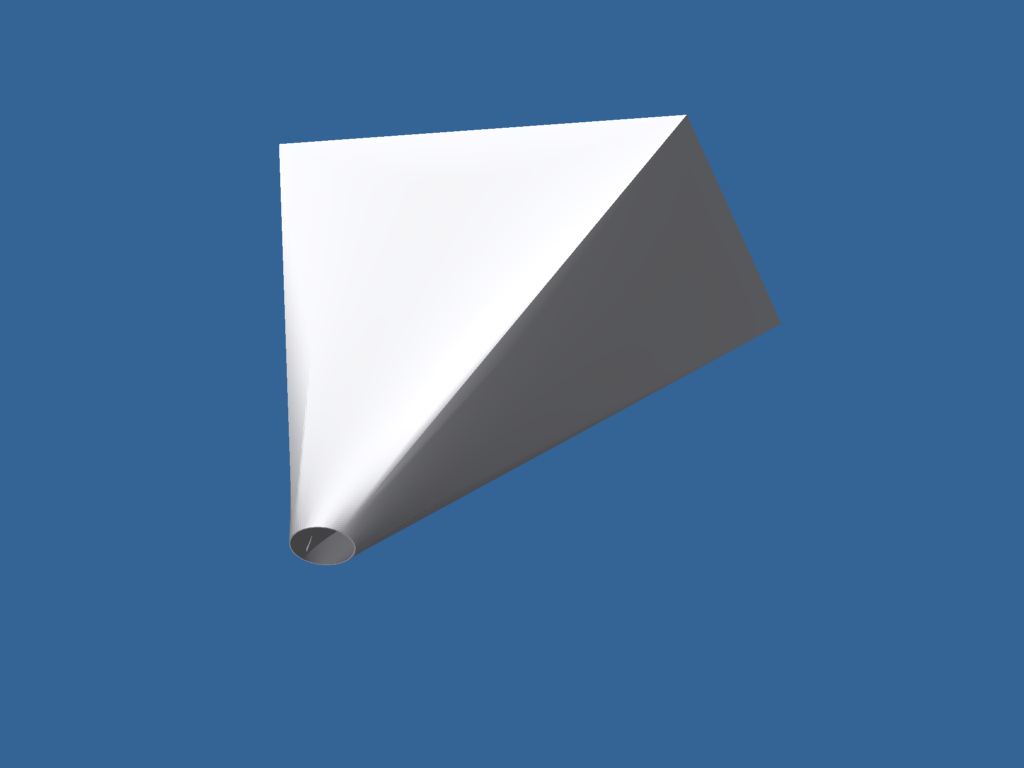

vie mi niekto poradit ako zhotovit rozvin tejto násypky z plechu?
je to redukcia kruhu na obdlznik. postupoval som tak ze som zhotovil 3D model danej nasypky a jej skrupinu. potom som to previedol na plechovu suciastku, definoval hrubku plechu a rozrezal na jednej strane aby nebola uzavreta. po kliknuti na rozvin sa nic neudialo.
dakujem za pomoc.

Odpovědi:

Odeslal: mimo0912
Datum odeslání: 19.lis.2012 v 00:23

Neviem akú verziu INV používate, ale od verzie INV2011 je nástroj "Šablonovaná príruba", pomocou ktorého to pôjde urobiť.
Ak používate nižšiu verziu, potom je potrebné zmeniť spôsob modelovania prechodu (tak ako to robíte to nepôjde).

Odeslal: maiklss
Datum odeslání: 19.lis.2012 v 08:11

Nedávno jsem řešil podobný problém a řeší se to tak že musíš mít čtvercovou základnu udělat z N-úhelníku.Druhá strana bude taky N-úhelnik ale pravidelný. Spojíš to šablonováním. Jen musíš pak říznout násypku abys mohl udělat rozvin.

Odeslal: Boleslav
Datum odeslání: 19.lis.2012 v 12:46

Je to dobře vidět na přechodech které jsou v knihovně bloků.

http://www.cadforum.cz/catalog/?q=p%F8echod&frm=IPT&vyr=&upl=&bpp=10&sort=

Odeslal: geniuss
Datum odeslání: 19.lis.2012 v 22:30

zdravim,
sranda je v tom ze vrchna cast je obdlznik a spodna je kruh /pripadne napr. 20-uholnik/. Kruh dokonca nieje v strede obdlznika /je mimo priesecnik uhlopriecok/.
mozno to cele zle kreslim.

Odeslal: Vladimír Michl
Datum odeslání: 19.lis.2012 v 22:36

Zkuste postup popsaný ve videotipu:

http://www.cadforum.cz/cadforum/plechova-prechodka-obdelnik-kruh-v-inventoru-tip6693 - http://www.cadforum.cz/cadforum/plechova-prechodka-obdelnik-kruh-v-inventoru-tip6693

-------------
Vladimír Michl (moderátor)
ARKANCE CZ - https://arkance.world - arkance.world
(podpora viz helpdesk.arkance-systems.cz)

Odeslal: hoboj
Datum odeslání: 20.lis.2012 v 07:33

Rozvin lze udělat i když jsou konstrukční náčrty mimo osu.

Vytvoříte náčrt, poté dáte dokončít-> pracovní rovinou si od základy posunete o zadanou délku, kterou potřebujete a na této rovině vytvoříte druhý náčrt. Kliknete na příkaz příruba a vyberete si nastavení, které potřebujete... Dále je potřeba danou součást nastřihnout, aby se mohl provézt rozvin.
