Téma: Revit - obklady
Odeslal: Kronos
Předmět: Revit - obklady
Datum odeslání: 13.pro.2012 v 19:02
|
Dobrý den, chtěl bych požádat o radu nebo návod na tvorbu obkladů v Revitu 2013. Základní postup asi znám ( podle tohoto videa: http://www.youtube.com/watch?v=FKt1H74YCNc ), ale co když chci abych měl například 3. řadu ker. obkladů z jiných keramiček nebo bych chtěl do plochy vložit nějaké jiné keramičky? Mým cílem je, že si v Revitu udělám koupelnu (to už umím) a v katalogu výrobce si vyberu keramičky a z těch si udělám obklady. Děkuji za pomoc a přeji hezké svátky
 |
Odpovědi:
Odeslal: PepaR
Datum odeslání: 14.pro.2012 v 08:37
|

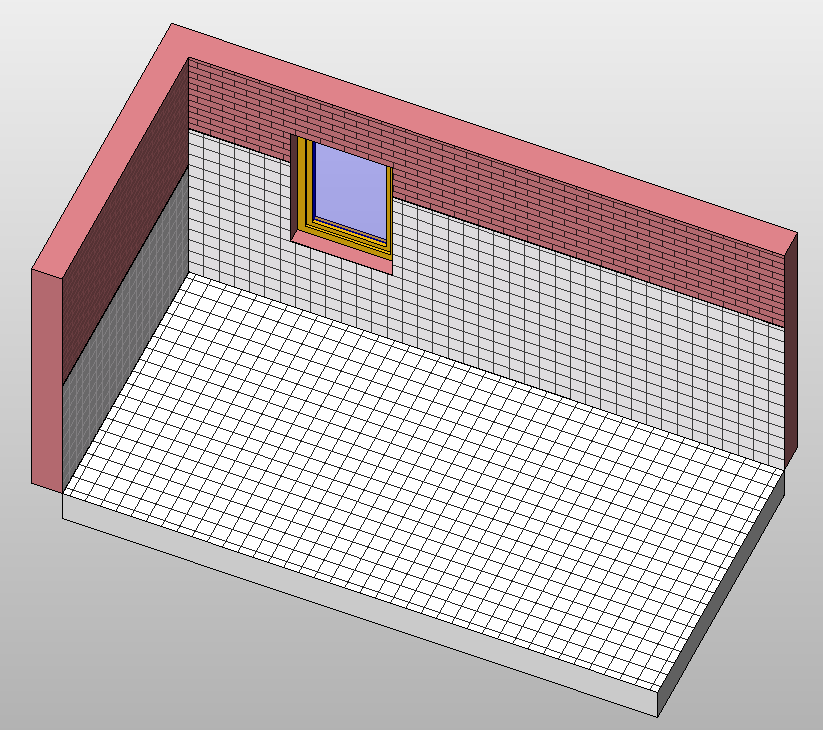

Dobré ráno, na videu je zobrazena pouze práce s rodinou, pro plné pochopení problematiky by bylo nutné si rodinu vytvořit. Nicméně jako odkaz přidávám vlastní verzi rodiny, kde by měla být možnost změnit si materiál obkladu. Třetí řadu keramických dlaždic můžete udělat tak, že dáte nad sebe dvě instance obkladu a přiřadíte jim různé materiály.  uploads/20121214_083602_JR_Revit_Obklad.zip" rel="nofollow - uploads/20121214_083602_JR_Revit_Obklad.zip
------------- PepaR https://www.jremes.cz" rel="nofollow - jremes.cz | https://www.stavlab.cz" rel="nofollow - stavlab.cz |
Odeslal: statecny
Datum odeslání: 14.pro.2012 v 08:54
|
Obklad se dá řešit několika způsoby. Pokud Vám jde jen o vizualizaci a nemáte vytvořenou rodinu obkladu, můžete obklad vytvořit jako další stěnu, kdy pomocí nástroje Rozdělit plochu vytvoříte oblast pro 3. řadu dlaždiček a na ní vložíte požadovaný materiál pomocí nástroje Malba. ------------- Václav Statečný Arkance Systems CZ s.r.o. |
Odeslal: PepaR
Datum odeslání: 14.pro.2012 v 10:01
|
A dalším způsobem (i když trošku extrémním) je možnost vytvoření obkladu pomocí obvodového pláště. ------------- PepaR https://www.jremes.cz" rel="nofollow - jremes.cz | https://www.stavlab.cz" rel="nofollow - stavlab.cz |
Odeslal: martinm
Datum odeslání: 15.pro.2012 v 12:17
|
Pane PepoR, lze na té Vaší komponentě ker. obkladu při pohledu na ker. obklad provést nějakým způsobem i zarovnání modelového šrafu povrchu? Mi to nejde a proto používám na vytvoření ker. obklad stěnu. |
Odeslal: PepaR
Datum odeslání: 15.pro.2012 v 13:57
|
Dobrý den pane Matušku, mělo by to jít, neboť při tvorbě rodiny byl pro materiál obkladu použit modelový typ šrafy. Návod pro zarovnání spárořezu, viz návod pana Baldy: http://www.autodeskclub.cz/clanek/5345-tip-zarovnani-sparorezu" rel="nofollow - TIP Zarovnání spárořezu . ------------- PepaR https://www.jremes.cz" rel="nofollow - jremes.cz | https://www.stavlab.cz" rel="nofollow - stavlab.cz |
Odeslal: martinm
Datum odeslání: 15.pro.2012 v 14:40
|
Mělo, ale nejde. Jde to pouze když upravuji rodinu. Ve výkrese, ale ne. Pokud to někomu jde tak mi dejte vědět.
|
Odeslal: PepaR
Datum odeslání: 15.pro.2012 v 18:47
|
Dobrý den, omlouvám se za mystifikaci, tak jsem si to zkoušel a chová se to přesně jak popisujete, tzn. v editoru rodin, lze šrafu zarovnat, v modelu však již nikoliv. Trošku jsme pátral v nápovědě a na diskusních fórech, ale dočetl jsme se, že zarovnání modelových šraf (dle tipu výše) bude např. u zdí fungovat, ale u komponent nikoliv. Z toho vyplývá, že po Vaše požadavky bude asi vhodnější použít stěnu s namapovanou šrafou a materiálem, kterou si pak zarovnáte dle libosti. Pokud by někdo přišel na to, jak to v rodině rozhýbat a obejít výše popisované omezení, byl bych mu vděčen. ------------- PepaR https://www.jremes.cz" rel="nofollow - jremes.cz | https://www.stavlab.cz" rel="nofollow - stavlab.cz |
Odeslal: Peter Jirat
Datum odeslání: 17.pro.2012 v 09:21
|
Všechny tyto "skopičiny" děláme v Revitu jen proto, že norma vyžaduje mít v půdorysu jakési značení toho, že na stěně je obklad. Přitom tento údaj lehce nahradíme popiskou, barvou, údajem v tabulce místností atd. Jasně nejpraktičtější a efektivní na kresbu je použití další zdi, která se skládá pouze z obkladu, připojená k nosné zdi, automatické otvory oken a dveří (ne ten postup na videu, kde se ztrácí jakákoliv automatická návaznost na změnu umístění okna/dveří). A čárky v půdorysu ať si kdo chce domaluje - vždyť hlavně v malých prostorách záchodů v kancelářských budovách je tam už tolik čar, že se v tom papírovém výkrese nikdo nevyzná... ------------- PJ http://www.jirat.cz" rel="nofollow - www.jirat.cz |
Odeslal: martinm
Datum odeslání: 17.pro.2012 v 09:47
|
Souhlasím s tím, že nejlepší řešení pro obklad je v tuto chvíli použití zdi. I ve vizualizacích zobrazuje korektně napojení v rozích. Vykreslení čáry v půdorysu lze vyřešit filtrem v přepsání viditelnosti této zdi. Vše lze vykazovat a zobrazuje to korektně i čáru v půdorysu. Neumím však k této zdi napráskat automatickou popisku s výškou. Pokud to někdo umí dejte mi vědět.
|
Odeslal: Peter Jirat
Datum odeslání: 17.pro.2012 v 10:07
Nebo API řešení... ------------- PJ http://www.jirat.cz" rel="nofollow - www.jirat.cz |
martinm napsal(a):Odeslal: varas
Datum odeslání: 17.pro.2012 v 10:51
| treba si vytvorit vlastnu popisku, idealne cez vlastnosti prvku, napr. mark prvku a tou to potom popisat. a hromadne jedine tak, ze si tie steny vyfiltrujes a potom hromadne popises - preto to musi byt jeden family type a vyska obkladu bude zadana ako instance parameter pre kazdy obklad zvlast. da sa to aj inak, ako vsetko v revite, ale toto JE ASI NAJJEDNODUCHSIE. |
Odeslal: Peter Jirat
Datum odeslání: 17.pro.2012 v 14:06
|
Snažil bych se jít cestou kóty - instance parametr není automaticky aktualizovaný, musíte na to myslet se změnou výšky obkladu. Navíc výšková kóta může zobrazovat horní/dolní hranu, což u některých obkladů může být obzvláště výhodné - a zobrazená hodnota se upravuje automaticky. ------------- PJ http://www.jirat.cz" rel="nofollow - www.jirat.cz |
Odeslal: milan d
Datum odeslání: 27.úno.2013 v 09:13

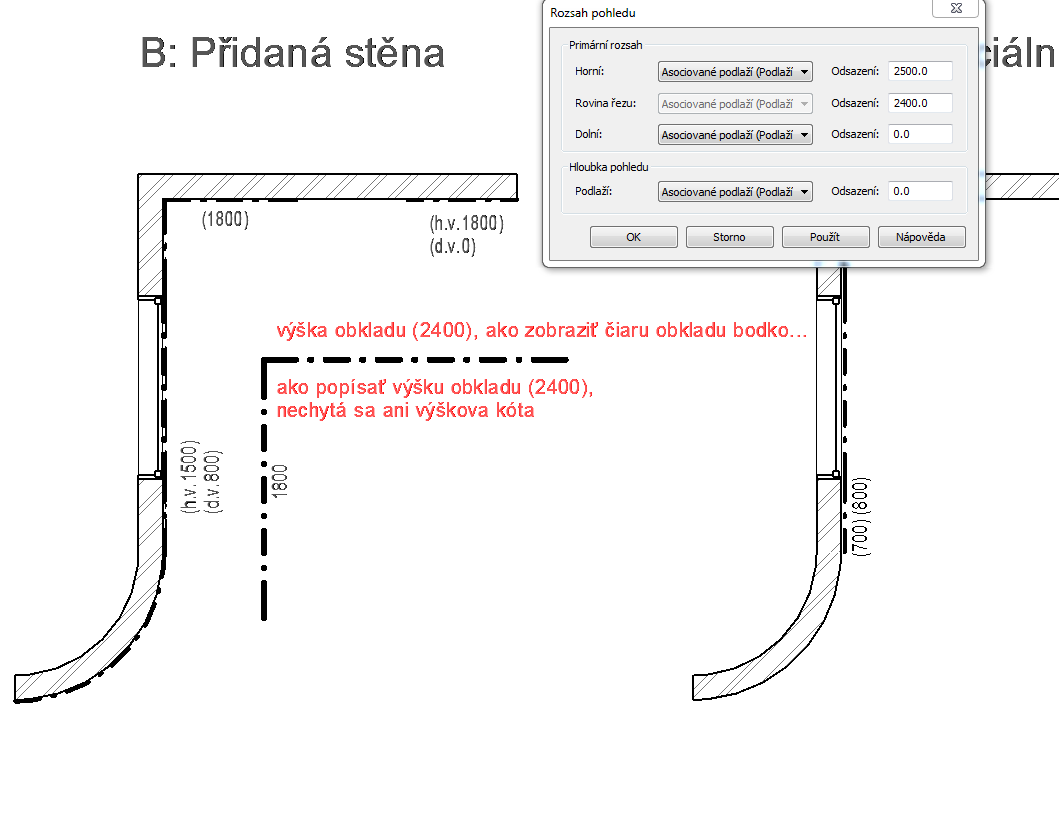

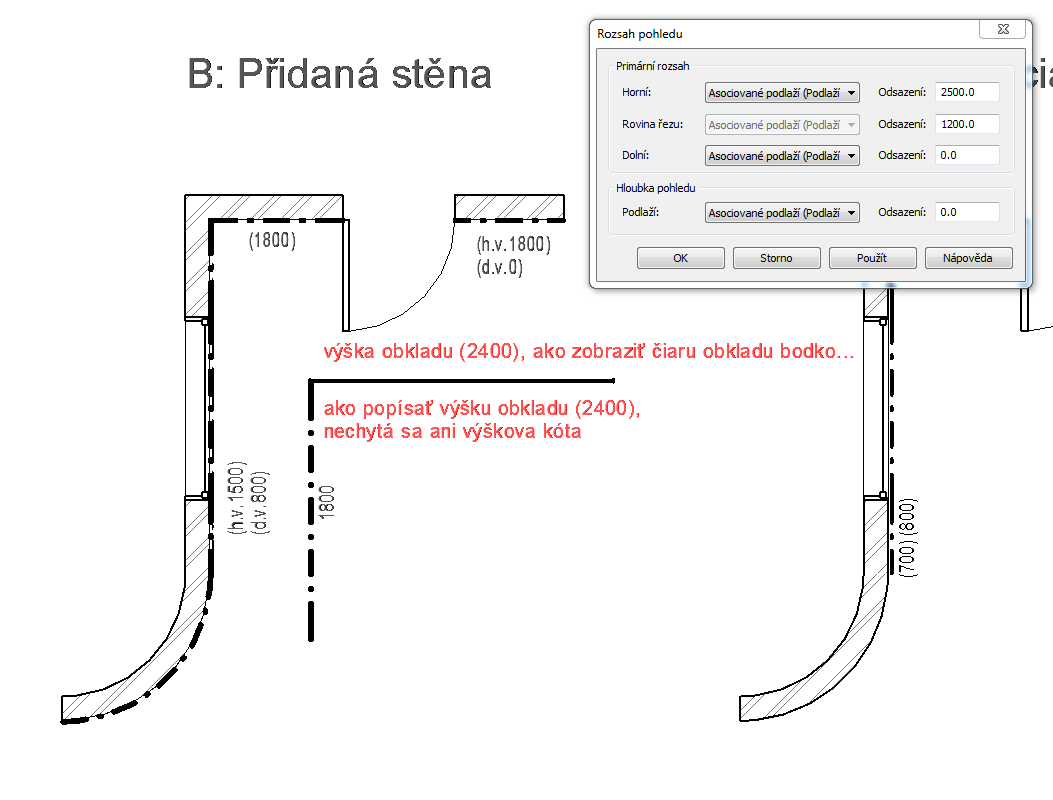

 Obklad ako pridaná stena. Ako upraviť čiaru obkladu, ak je výška napr. 2400mm, automaticky sa zmení typ, kde to viem nastaviť. Ak zmením rovinu rezu, tak čiaru zobrazí OK. Zmenou roviny rezu ale zmením rozsah a nevidím dvere. Rovnaký problém je s okótovaním danej výšky, ako na to. Ď akujem ------------- milan |
Odeslal: Peter Jirat
Datum odeslání: 27.úno.2013 v 11:48
|
S tou změnou typu čáry - tomu nerozumím. Výšková kóta se vám chytí na horní hranu, když tu horní hranu "uvidí" - tzn pro moment kótování horní hrany si změňte řezovou výšku pohledu nad 2400, okotujte a pak změňte řezovou výšku na původní úroveň. ------------- PJ http://www.jirat.cz" rel="nofollow - www.jirat.cz |
Odeslal: milan d
Datum odeslání: 27.úno.2013 v 12:44
|
Áno, máte pravdu. Ospravedlňujem sa. A čo s čiarou obkladu, ktorá je nad rovinou rezu. Ako ju zmeniť na bodkočiarkovanú. Ďakujem ------------- milan |
Odeslal: Peter Jirat
Datum odeslání: 27.úno.2013 v 13:10
|
Nemáte zač se omlouvat... Pokud se jedná o zeď nebo modelovou čáru, která je nad rovinou řezu, tak ji v půdorysu neuvidíte. Na zobrazení si v daném místě nakreslete Plan Region (CZ ?) s nastavenou výškou tak, aby se čára/stěna zobrazila, pak ji pomocí přepisu zobrazení můžete zobrazit jak potřebujete, nebo použijete Linework pro změnu zobrazení hrany stěny. ------------- PJ http://www.jirat.cz" rel="nofollow - www.jirat.cz |
Odeslal: milan d
Datum odeslání: 27.úno.2013 v 14:05
|
Áno. Použil som zalomenú výšku pohledu a funguje to. ------------- milan |
Odeslal: milan d
Datum odeslání: 08.bře.2013 v 09:13
|
Všetko funguje OK. Je možné odfiltrovať výkaz obkladov (ako stien) pre jednotlivé podlažia, ak áno ako. Vo vlastnostiach tabulky v Pole sa nezobrazí (Podlaží). Ďakujem. ------------- milan |
Odeslal: Peter Jirat
Datum odeslání: 09.bře.2013 v 18:14
|
Zkuste si stěnám přidat parametr napr. "Patro", a v jednotlivých patrech ho pro všechny stěny v daném patře vyplňte, pak podle něj můžete filtrovat. Stěny jsou z tohoto pohledu problematické, probíhají přes několik pater atd. ------------- PJ http://www.jirat.cz" rel="nofollow - www.jirat.cz |
Odeslal: milan d
Datum odeslání: 09.bře.2013 v 19:49
|
Prosím, ako pridám parameter steny. Stena je systémová rodina. ďakujem ------------- milan |
Odeslal: Peter Jirat
Datum odeslání: 09.bře.2013 v 20:05
|
Napr. menu Manage > Project Parameters > a zde si pro Stěnu zvolte Instance parametr typu Text s názvem Patro. Pak se vám objeví u každé zdi a může se přidat i do tabulky. Pokud to budete potřebovat i v dalších projektech, vytvořte si ho v šabloně projektu. ------------- PJ http://www.jirat.cz" rel="nofollow - www.jirat.cz |
Odeslal: milan d
Datum odeslání: 09.bře.2013 v 20:18
|
Ďakujem funguje to. Ešte sa chcem opytať mimo obkladu. Mám urobenú soklovú lištu zaradenú v kategorii rodiny - Truhlarske výrobky, rodina v podoryse funguje OK, ale neviem ako vykazať dĺžku jednotlivých drevených soklov (líšt). ------------- milan |
Odeslal: Peter Jirat
Datum odeslání: 09.bře.2013 v 20:42
|
Předpokládám, že ji máte jako délkovou entitu (Length based casework). Pak můžete do rodiny dodefinovat délkový sdílený parametr (instance reporting), který odečítá délku lišty a zároveň se může vykázat do tabulky. ------------- PJ http://www.jirat.cz" rel="nofollow - www.jirat.cz |
Odeslal: milan d
Datum odeslání: 09.bře.2013 v 21:14
|
Mal ste pravdu. Ďakujem. ------------- milan |
Odeslal: Peter Jirat
Datum odeslání: 09.bře.2013 v 21:37
|
Rádo se stalo, není zač. ------------- PJ http://www.jirat.cz" rel="nofollow - www.jirat.cz |
