Téma: BLOK
Odeslal: waldosinka
Předmět: BLOK
Datum odeslání: 28.říj.2013 v 15:31
|
dobry den nevedeli by ste mi dat link na tento blok? neviem to najst a nedari sa mi to vymodelovat http://www.inventor3dblog.cz/%C5%98e%C5%A1en%C3%AD-p%C5%99%C3%ADkladu-11-ivngwc-%28-inventor-world-cup%29/ Dakujem alebo poprosim ukazku ako spravit nacrt...  a mam AI2009 uploads/51674/IVNGWC-2009-07.pdf" rel="nofollow - uploads/51674/IVNGWC-2009-07.pdf ------------- zdraví waldosinka :) |
Odpovědi:
Odeslal: Cheff
Datum odeslání: 29.říj.2013 v 14:03
|
To jsem nedávno viděl... Tak snad pánům správcům nebude vadit odkaz na konkurenční web, ale je tam i řešení - když už jste našel zadání, tak řešení je http://www.inventor3dblog.cz/%C5%98e%C5%A1en%C3%AD-p%C5%99%C3%ADkladu-11-ivngwc-%28-inventor-world-cup%29/" rel="nofollow - tady . Případně co tam není jasné... EDIT: Nekoukal jsem na vámi zadanou URL - (což je stejný odkaz jako uvádím jen jinak zadaný) - v takovém případě blíže specifikujte co Vám nejde - (3D náčrt atd.)? |
Odeslal: waldosinka
Datum odeslání: 29.říj.2013 v 14:27
takze nacrt sa mi podaril spravit. no ked dam sablonovanie nechce mi oznacit nednotlive casti nacrtu. nepredeluje mi tie nacrty. vyhodi takuto chybu  ------------- zdraví waldosinka :) |
Odeslal: waldosinka
Datum odeslání: 31.říj.2013 v 07:04
|
uploads/51674/IVNGWC-2009-07.ipt" rel="nofollow - uploads/51674/IVNGWC-2009-07.ipt nasla som blok... no tuna mi zasa neukazuje nacrt ani sablonovanie... :D neda sa to nejako previest aby m i to zobraovalo? mam AI2009 ------------- zdraví waldosinka :) |
Odeslal: Cheff
Datum odeslání: 31.říj.2013 v 08:43
|
To vypadá na import z jiného SW - tam náčrt nebude... Jinak k té chybě - zkusil bych projít jednotlivé náčrty a zkontrolovat je, zda-li jsou spojité - tzn. v náčrtu pravé tlačítko myši a spustit sketch doktora - případné chyby opravit... Zároveň z videa moc není vidět, že náčrt je vždy 1/4, resp. polovina daného pohledu. Tedy první náčrt udělal vždy jako celý obrys (vč osy v polovině), druhý je odvozen promítnutím druhé poloviny do nového náčrtu. (Do vydea by bylo vhodné doplnit vypnutí náčrtu 1 a 2 - pro lepší názornost). Zároveň je daná 1/4 vždy uzavřena (nakreslení "středové osy") - při tvorbě šablonování se musí zvýraznit jen zamýšlená 1/4... - Pokud by to zlobilo, doplňte u náčrtu 3 a 4 na vrchol horního oblouku (R4) bod, nebo tento oblouk v náčrtu 1 a 2 rovnou rozdělte na poloviny, kterým dáte vazbu shodnosti nebo "zrcadlený". Zkoušku náčrtu můžete udělat tak, že se pokusíte jednotlivé náčrty orotovat na zkoušku. Pokud je vše OK vybere vždy jen část k ose rotace (v zaslaném modelu osa Y). Pokud je vše OK mělo by to jít následně šablonovat... PS: případně sem vložte Váš pokus - ať je možnost se podívat, kde je chyba... |
Odeslal: waldosinka
Datum odeslání: 31.říj.2013 v 09:52
|
uploads/51674/Součást1.ipt" rel="nofollow - uploads/51674/Součást1.ipt prikladam pokus, skusila som kazdu polovicu cez novy nacrt ale tak isto to robi tu chybu budem rada ak na to niekto pride. uz sa snazim o to 4 dni :D nekonecne vela pokusov som robila ------------- zdraví waldosinka :) |
Odeslal: Cheff
Datum odeslání: 31.říj.2013 v 10:43
|
Tak chyba je v náčrtu 5 - nemáte promítlé všechny body podstavy a navazbené na elipsu - tedy elipsa neprotíná náčrt 3 (chybí vazba totožnosti) - pokud jí dodáte, tak je to OK PS: Ještě bych k zaslanému modelu doplnil, že je výhodnější mít vše "plně definováno" - tedy barva náčrtu "černá" - v takovém případě se o něco snáze hledají podobné chyby... Tzn. současné náčrty ukotvit k souřadnému systému (např. si jej promítnout a dát vazbu kolineárnosti na X, Y, Z a plně okótované...) Obecná rada zní - mít vhodně zvolen a plně definován počátek součásti - později pomáhá při vytváření sestav... |
Odeslal: waldosinka
Datum odeslání: 31.říj.2013 v 10:44
 ako spravim : Tak chyba je v náčrtu 5 - nemáte promítlé všechny body podstavy a navazbené na elipsu - tedy elipsa neprotíná náčrt 3 (chybí vazba totožnosti) dakujem :D a tie ostatne veci neviem nadstavit a pripajam novu hlasku :D uz vazne neviem ako to mam nakreslit ------------- zdraví waldosinka :) |
Odeslal: Cheff
Datum odeslání: 05.lis.2013 v 17:47
|

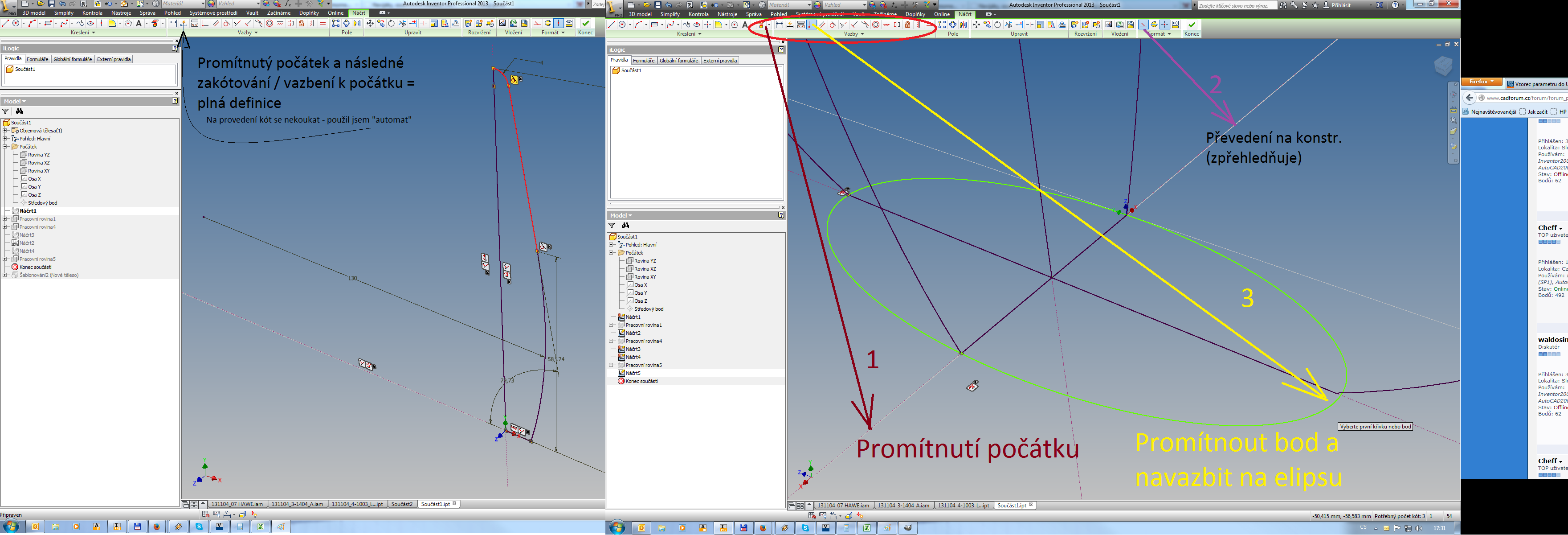

Přidávám detail chyby (žlutě) a hrubý nástin, jak by měl vypadat zakótovaný (plně definovaný) náčrt. Přesné zavazbení je pak záležitost každého náčrtu (je jedinečné resp. je velké množství způsobů jak přesně to "zavazbit" - použití a typy vazeb viz Help) Je to jen nástin, nikoli přesné provedení (viz použití automatických kót...). Ale postup je vždy stejný: narýsovat tvar, zavazbit /zakótovat náčrt a až pak tvořit 3D. Tím se předchází zmíněné chybě v náčrtu 5, kde se elipsa neprotíná s rohem jiného náčrtu (chybí vazba totožnosti na promítnutý bod). Vícemémě platí, že každá součást má mít pevně definován (a rozumně zvolen) počátek = ulehčení práce v sestavách....
|
Odeslal: waldosinka
Datum odeslání: 06.lis.2013 v 06:53
|
no ja skusim a dam vediet pekny den a dakujem ------------- zdraví waldosinka :) |
